01 了解幕墙的构件体系

幕墙具有部分普通墙所拥有的特性，比如底部和顶部约束、它们都可以编辑墙轮廓等。由于幕墙有一些另外的专有功能，所以它更不一样。幕墙体构件体系的关系看下图：

幕墙网格：幕墙网格将幕墙体分割成更小的块，幕墙网格可以是竖直的，也可以是水平的。

竖梃：沿着幕墙网格的分隔构件。

幕墙嵌板：幕墙网格间的四边形板图元。

02 从类型选择器中选择幕墙类型

幕墙的创建方式和普通墙是一样的。通过功能区面板的墙命令启动绘制墙功能，在类型选择器下端选择幕墙类型。

03 将空幕墙用幕墙网格分割

创建一个空幕墙，这个幕墙没有预先设置好分割和约束。这个空幕墙就是一个平板玻璃墙，用下面的命令为这个空幕墙进行手动分割。

添加幕墙网格：启动添加幕墙网格命令，将光标放置的靠近幕墙边缘或已经分割了的幕墙网格线，就会看到拟将添加的网格位置和方向，点击鼠标就完成网格线添加操作。

04 创建自动的标准分隔幕墙

实际项目应用中，规格标准的幕墙分隔比较普遍，而且量大，我们不可能一根一根地区添加网格线，这时候我们可以定义自动标准分隔的间距，快速完成标准幕墙创建。

定义幕墙网格线间距：在编辑幕墙类型属性界面，可以看到“竖直网格”和“水平网格”的布局控制参数，按需要进行设置就可以了。

添加竖梃：同样在类型属性界面了，可以找到“竖直竖梃”和“水平竖梃”部署设置参数。要注意看清楚，理解明白竖梃分为2种边界竖梃和内部竖梃的意义。

05 “自动嵌入普通墙”参数

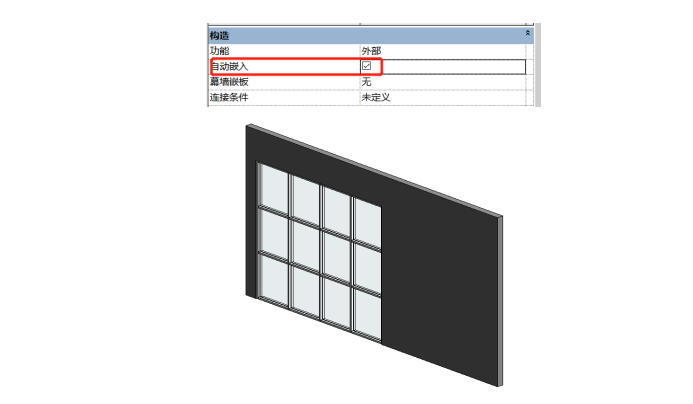

Revit默认幕墙可以自动嵌入普通墙，模型效果与墙上开窗一样。删除了主体墙体，嵌入在墙上的幕墙也会被删除。“自动嵌入”功能只是一个开关参数。
