文章来源：3D科研绘图

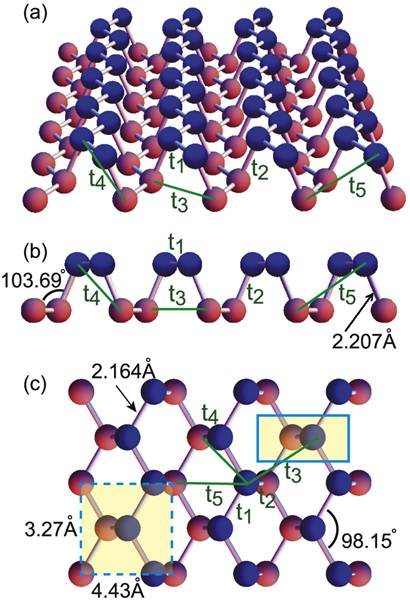

二维黑磷也叫磷烯（Phosphorene），是一种从黑磷剥离出来的有序磷原子构成的、单原子层的、有直接带隙的二维半导体材料，在场效应晶体管、光电子器件、自旋电子学、气体传感器及太阳能电池等方面有着的广阔的应用前景。其结构如下图所示——

有了这些结构参数，在3ds Max建模其实是件很简单的事情。结合捕捉和对齐工具，能够得到精确的原子坐标。教程为了简洁，没有计算键长及键角，只是近似的画法。

建模部分

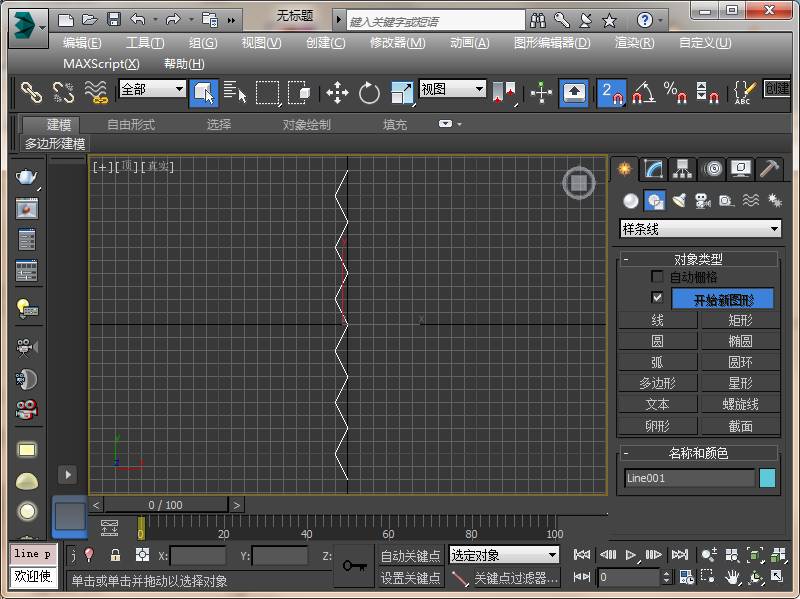

1、在顶视图开启栅格点捕捉，绘制如图所示的曲线。

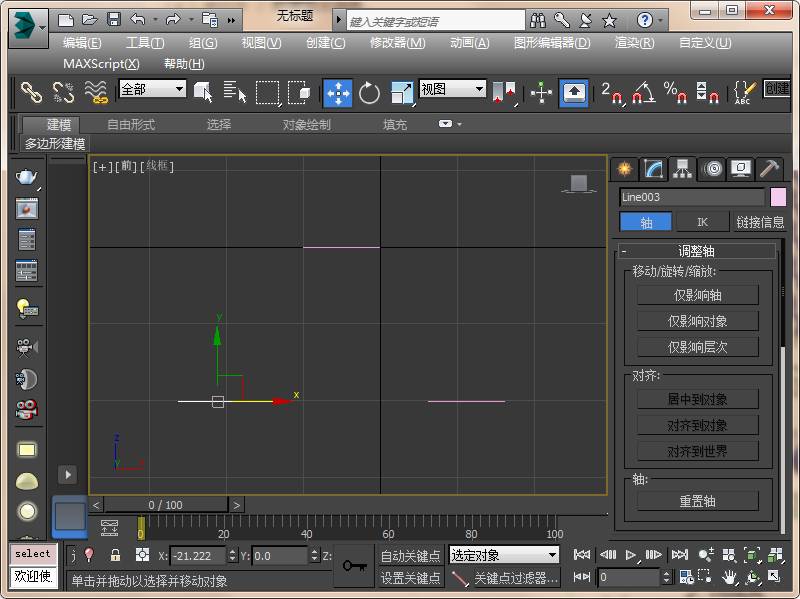

2、转到前视图，向下移动复制两份，分别往左和往右移动到如图所示的位置。

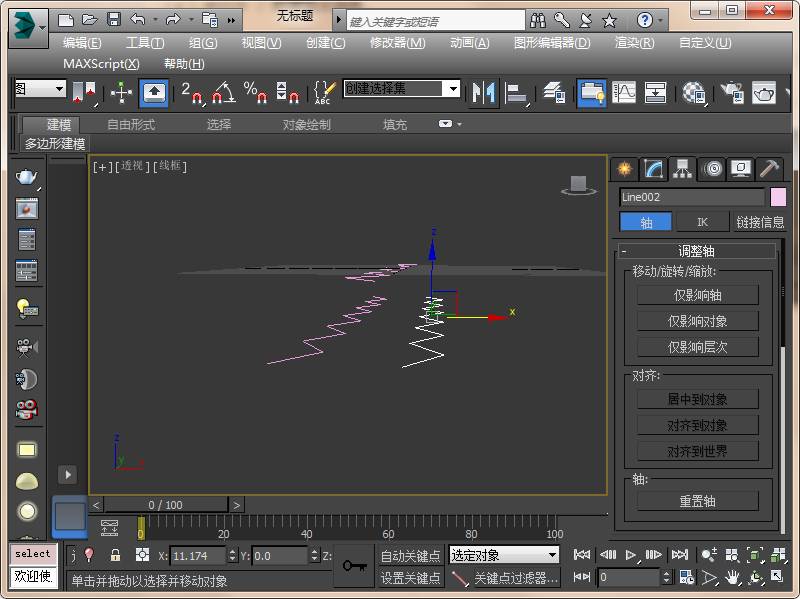

3、在透视图中将复制的两条曲线沿x轴方向镜像。

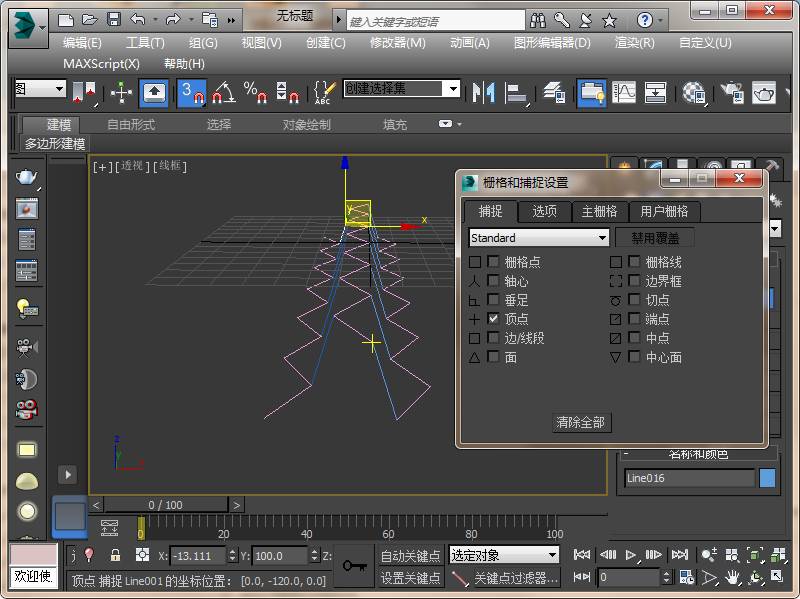

4、开启顶点捕捉，连接上下曲线对应的点。可以只绘制出最前方的一条，其余的用顶点捕捉和移动复制得到。

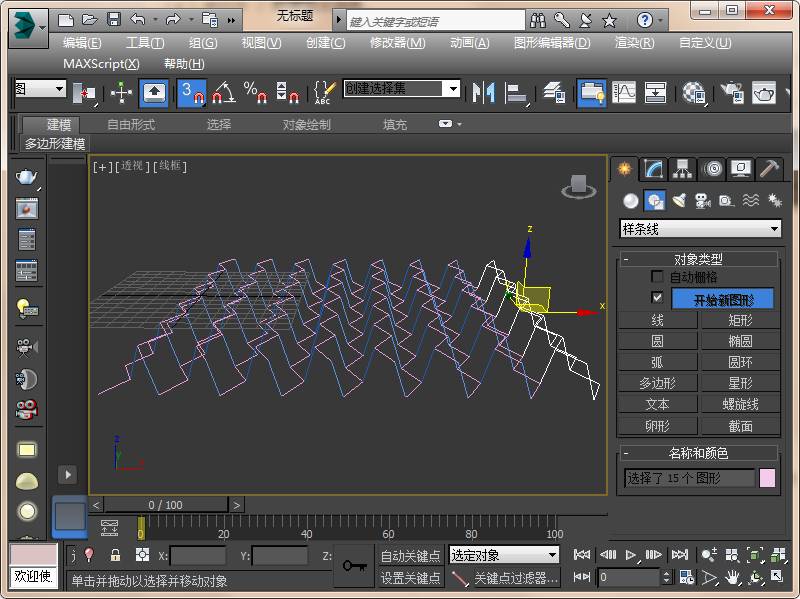

5、框选一个周期结构，用顶点捕捉和移动复制（Shift + 移动）工具往右复制出一排结构。

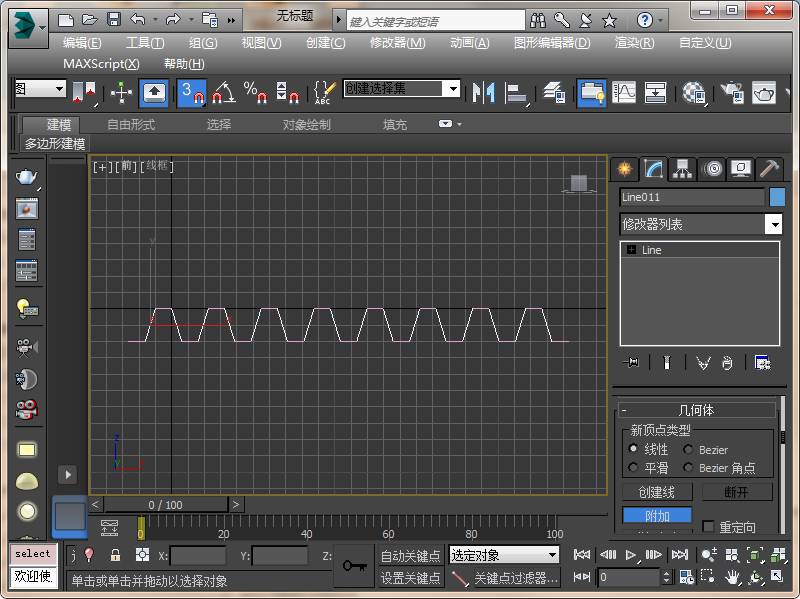

6、整体转为可编辑样条线，在前视图将顶部的线、底部的线以及中间的线分别附加为一个整体。

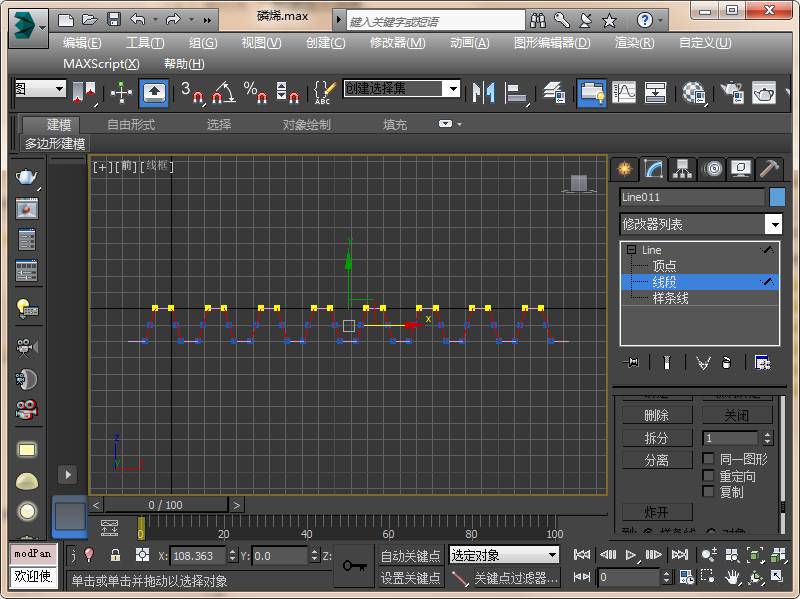

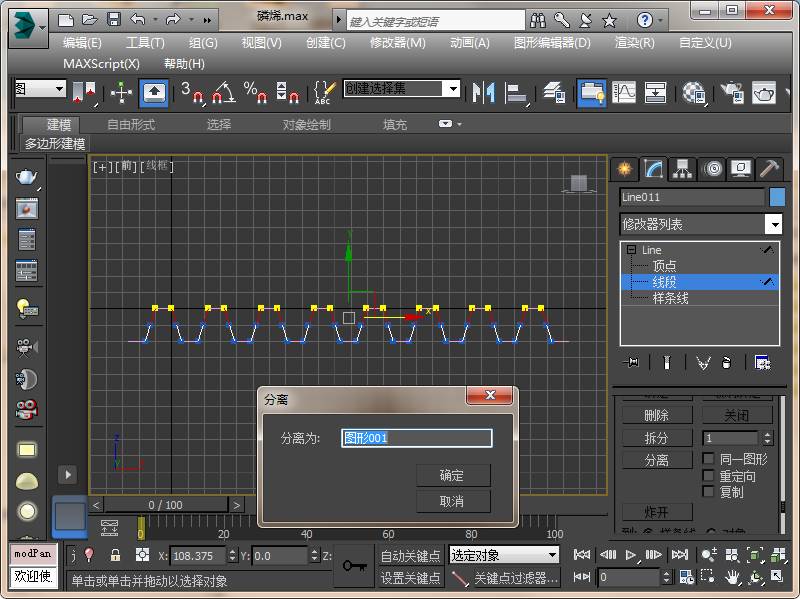

7、选择中间的Line，在“线段”子层级框选所有线段，点击“拆分”（拆分值为1）。然后选中拆分后上半部分的所有线段，点击“分离”。

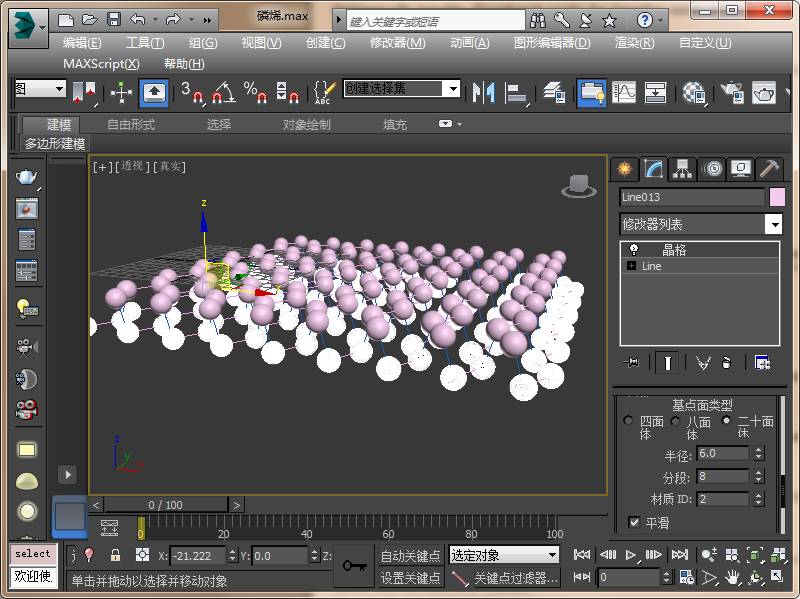

8、选择顶部的Line，右击选择“克隆”，然后添加“晶格”修改器，设置节点参数如图所示。底部的Line也同样操作。

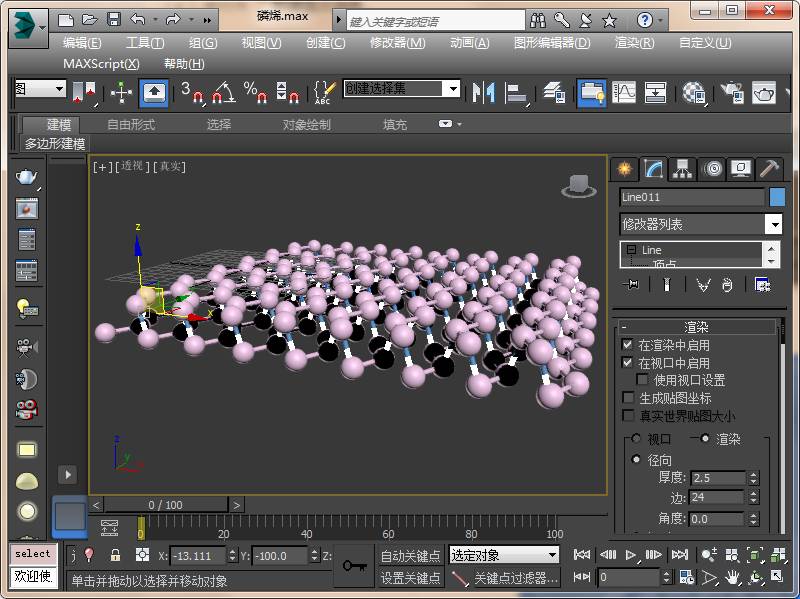

9、然后分别将对应的Line在“渲染”卷展栏中开启“在渲染中启用”和“在视口中启用”，设置合适的径向厚度值。

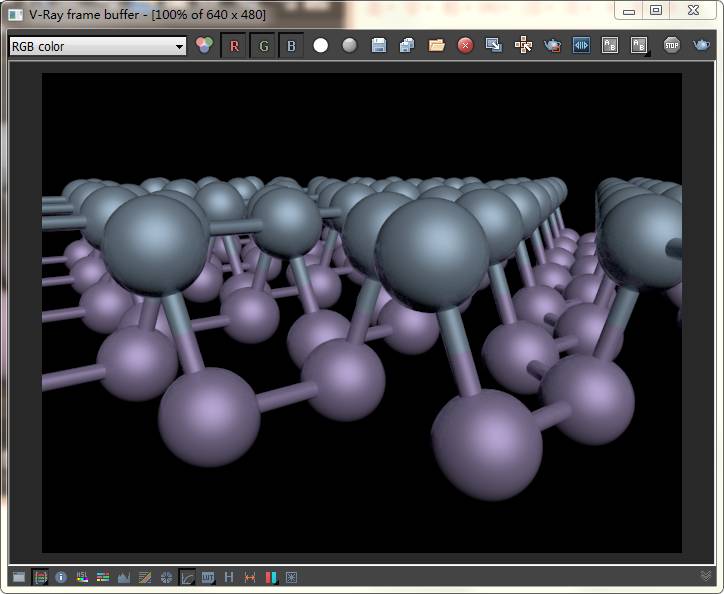

10、分别对上半部分和下半部分添加不同材质，渲染如图。

磷烯的建模到这里就结束了，那MoS2呢？CaTiO3呢？还有各种MOF呢？晶体结构辣么多，用3ds Max一个个画怎么画得过来？
