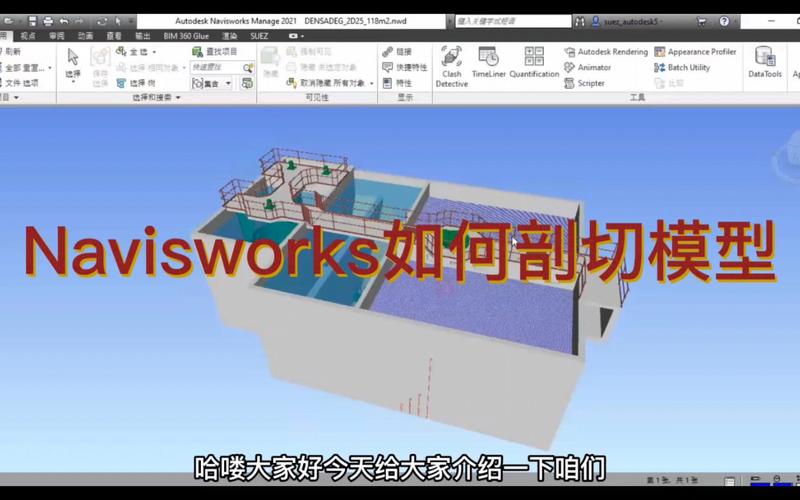

Navisworks是一款功能强大的建模和仿真软件，可以用于模型的剖切和可视化分析。下面是在Navisworks中进行模型剖切的步骤：

第一步：导入模型

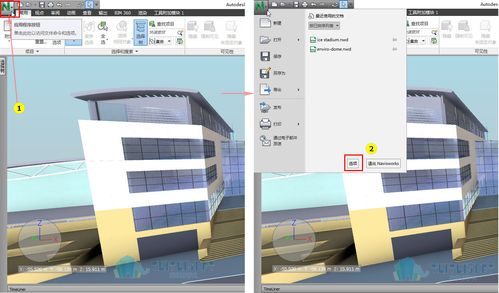

在Navisworks中打开一个新项目，并将需要剖切的模型导入软件中。可以通过点击“文件”菜单，选择“导入”选项来完成模型的导入。

第二步：选择剖切工具

在导入模型后，通过点击菜单栏中的“选择工具”来选择剖切工具。Navisworks提供了多种剖切工具，包括切平面、切盒、切圆柱等。

第三步：定义剖切平面

根据需要，可以通过拖动鼠标在模型上定义剖切平面。可以在任意位置定义剖切平面，并通过调整剖切平面的大小和方向来控制剖切的区域和角度。

第四步：执行剖切操作

当剖切平面定义好后，点击剖切工具上的“执行剖切”按钮，即可将模型按照剖切平面进行分割。Navisworks会根据剖切平面在模型中生成一个新的剖切体，同时将被剖切的模型分成两部分。

第五步：调整剖切结果

在剖切操作完成后，可以根据需要对剖切结果进行调整。可以通过点击剖切体，然后拖动来改变剖切位置；也可以通过点击剖切体上的控制点，然后拖动来改变剖切平面的大小和方向。

第六步：保存和导出

当对剖切结果满意后，可以将剖切后的模型保存为Navisworks项目文件或导出为其他格式的文件。可以点击“文件”菜单，选择“保存”选项来保存项目文件；也可以点击“文件”菜单，选择“导出”选项来将模型导出为其他格式的文件，如DWG、DWF、FBX等。

Navisworks是一个功能强大的建模和仿真软件，通过上述步骤可以轻松实现模型的剖切操作。无论是对建筑、工程还是制造等领域的模型，Navisworks都提供了丰富的剖切工具和功能，可以帮助用户更好地理解和分析模型。
