用Revit 2017软件现有的功能

其实就可以建立较为简单的变截面连续梁桥梁和钢筋模型

完全不用去做二次开发或者可视化编程

当连续梁桥梁的中心线为一条直线

并非三维空间曲线的时候

Revit自身的功能就可以比较快捷的建立桥梁模型

只需要建立变截面箱梁的族

设定好关键的一些参数

通过参数驱动箱梁的形体

然后直接放置箱梁族即可

完全没有压力

至于箱梁中的钢筋

在Revit 2017中已经对钢筋的功能有所加强

可以处理不是太复杂的变截面的形体的钢筋布置

Revit 2017中处理不是特别复杂的结构形体已经是很轻松的事

也正如早几年我对Revit钢筋功能的预期

它必将会在钢筋的功能上有所改进

这也是我最早计划对Revit的钢筋进行二次开发

然后又放弃这个念头的的原因

早期的Revit 2014的钢筋二次开发的API还非常有限

根本无法满足我对较为复杂的异形结构的钢筋建模的需要

所以尝试之后就放弃了二次开发来解决问题的思路

现在我更加期待Revit 2018在钢筋功能上的再提升

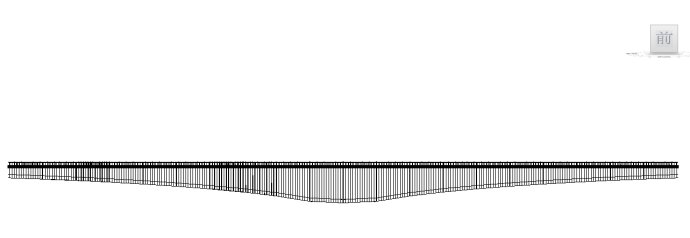

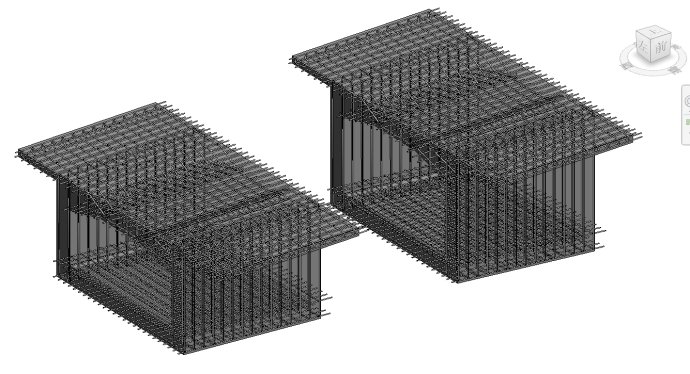

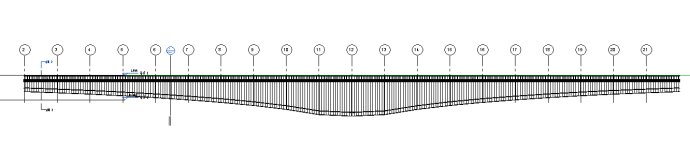

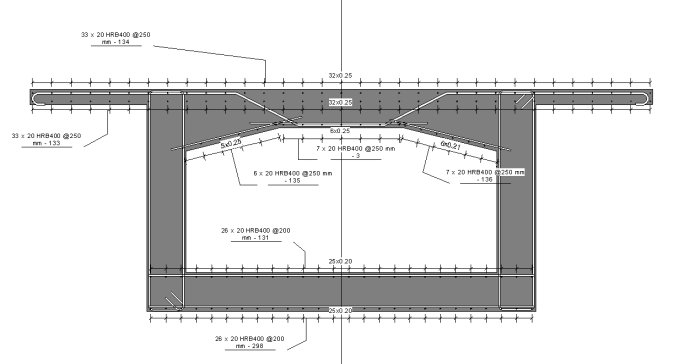

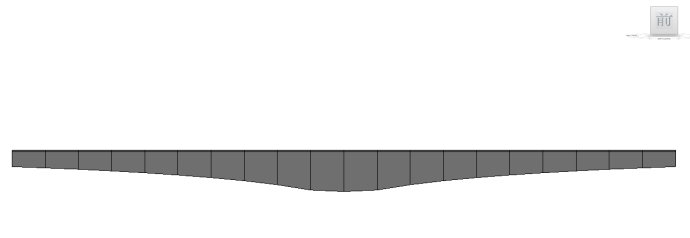

下面是我做的较为简单的变截面连续梁桥梁和钢筋模型的内容

这部分的内容不需要二次开发

只用到Revit 2017基本的功能

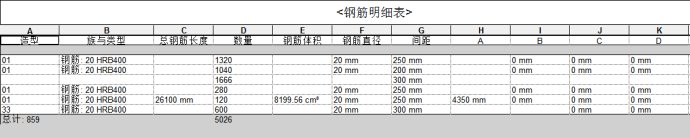

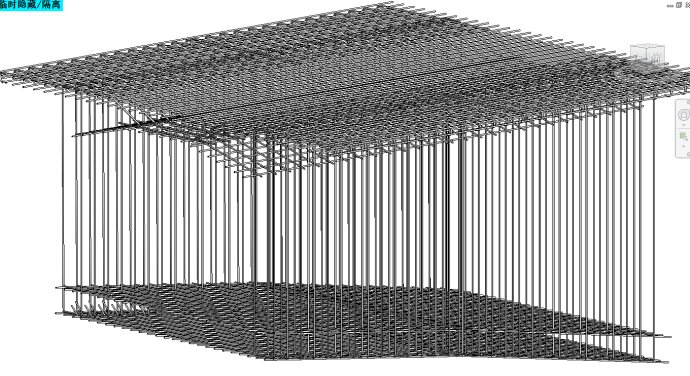

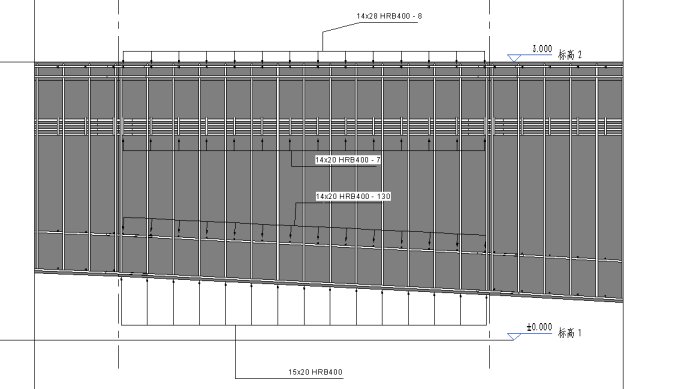

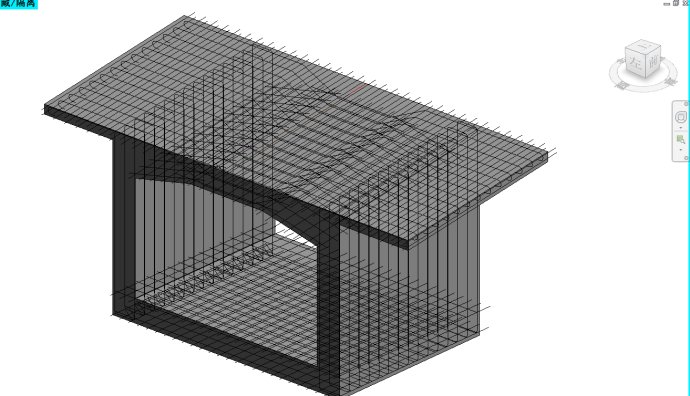

特别是通过Revit 2017的钢筋功能建立钢筋模型

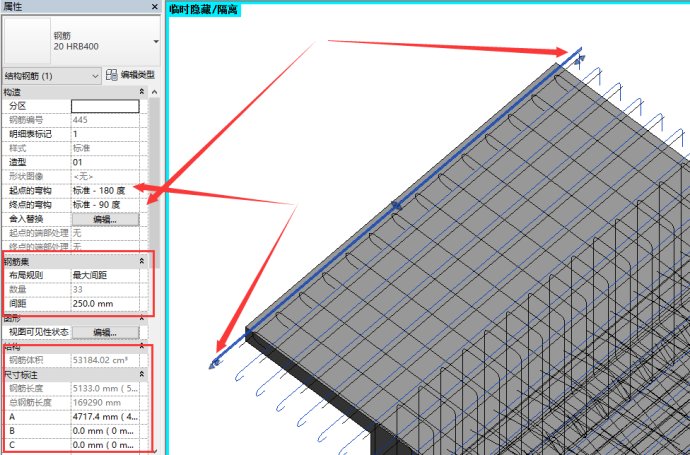

可以根据变截面箱梁的几何参数

来自动调整钢筋的数量、长度等等几何尺寸

钢筋与结构主体是相关联的

是动态的数据更新，不需要做许多无谓的调整

非常的快捷和方便

这样才是BIM应有的高效率

而不是通过Excel或者计算器

先把大量的数据计算好了

再根据相关的数据去建模

这样的思路就不是BIM的思维方式

只能是CAD+EXCEL的常规套路

无法实现数据的动态更新

我个人是不建议以这种思维方式去做BIM相关的开发

其他也不多说，上图。
