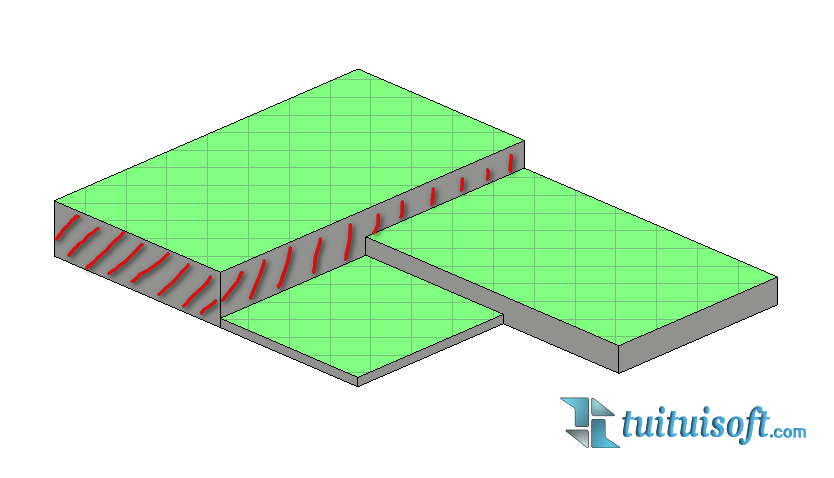

在建模过程中可能会碰到错层楼板，也就是使用厚度不同的楼板拼接起来，在做表面装饰的时候会发现楼板侧面的材质无法添加，这时候就需要进行变通，从另外一个角度来考虑如何解决这一问题。不仅仅是解决楼板侧面材质问题，可以举一反三，墙、柱侧面材质的也能通过这些方法解决。

方法一：使用贴图命令进行填充

这种方法材质的厚度为0

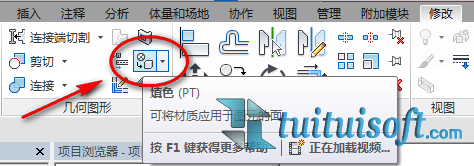

在修改选项卡下使用填色命令，快捷键（PT）。

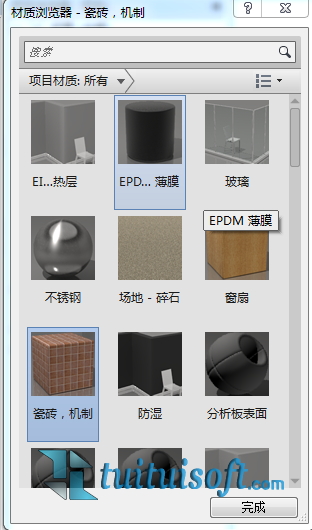

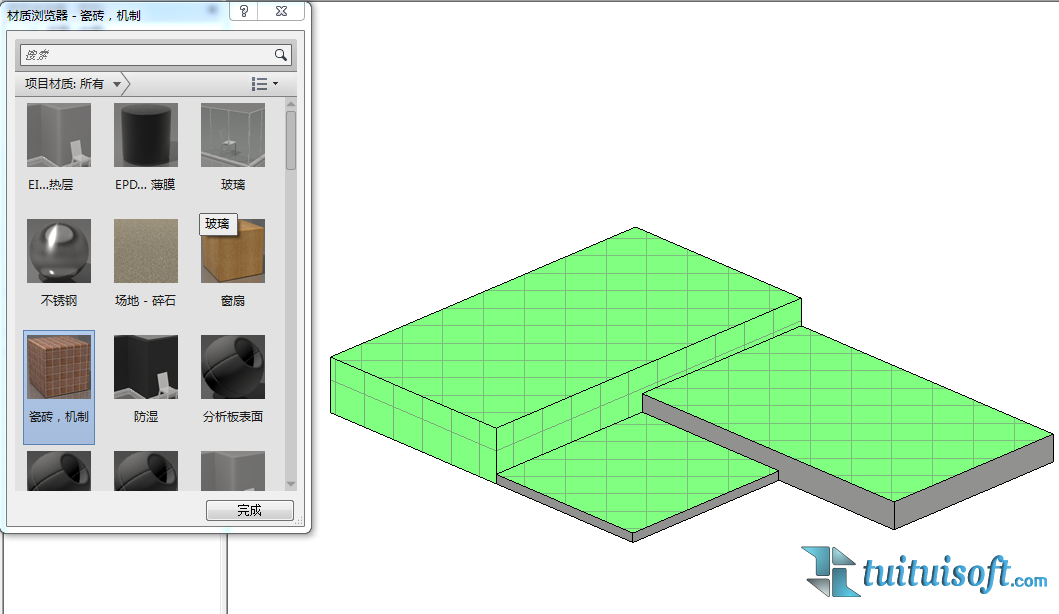

在弹出的材质浏览器中选择楼板表面装饰材料，并直接点击需要填充的侧面即可

方法二：使用墙体进行填充

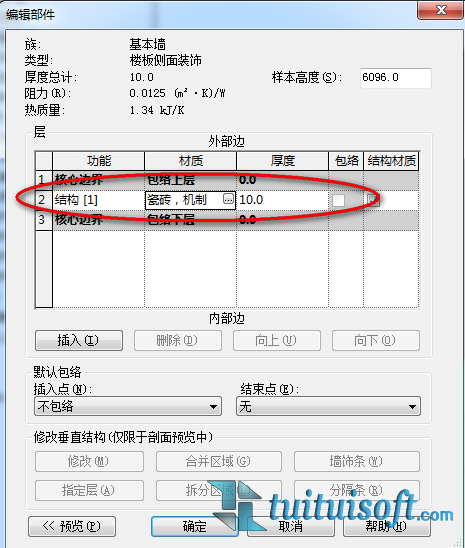

复制一个墙类型，厚度为装饰厚度，材质为装饰材质

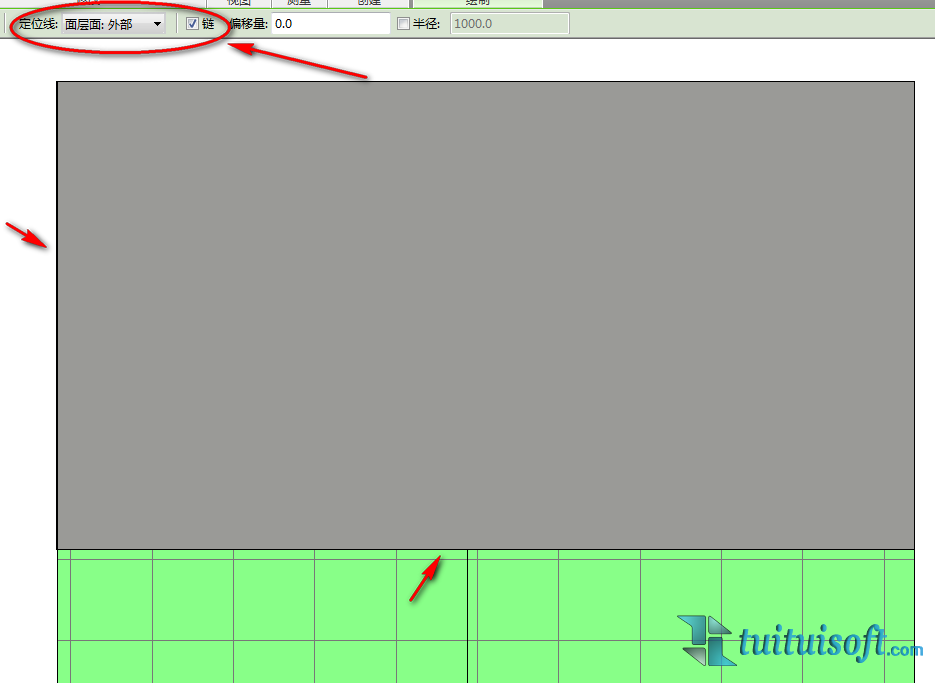

沿着侧边绘制墙体，要注意的是定位线要选择面层面：外部

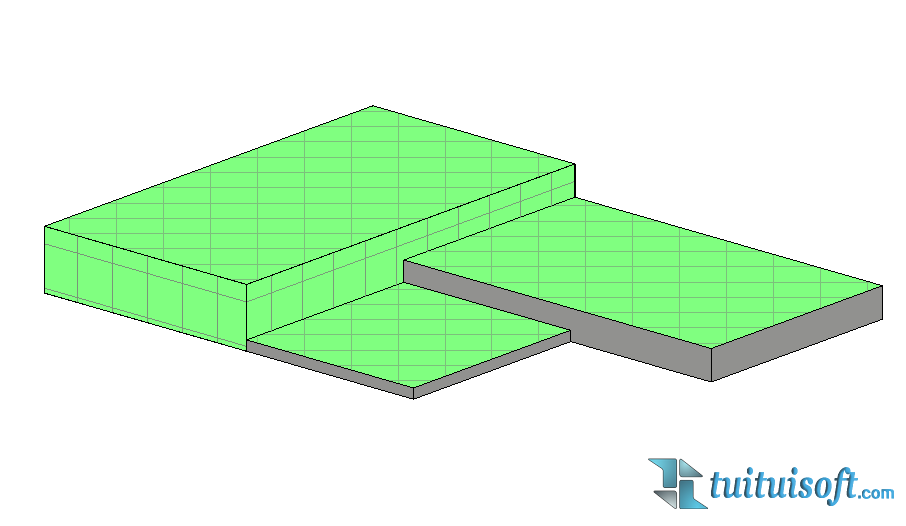

接着在三维视图中修改墙体的高度即可完成

方法三：使用内建模型进行填充

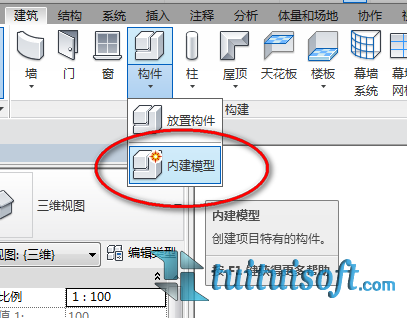

在建筑选项卡下使用内建模型命令，并选择一个合适的族类别及进行命名

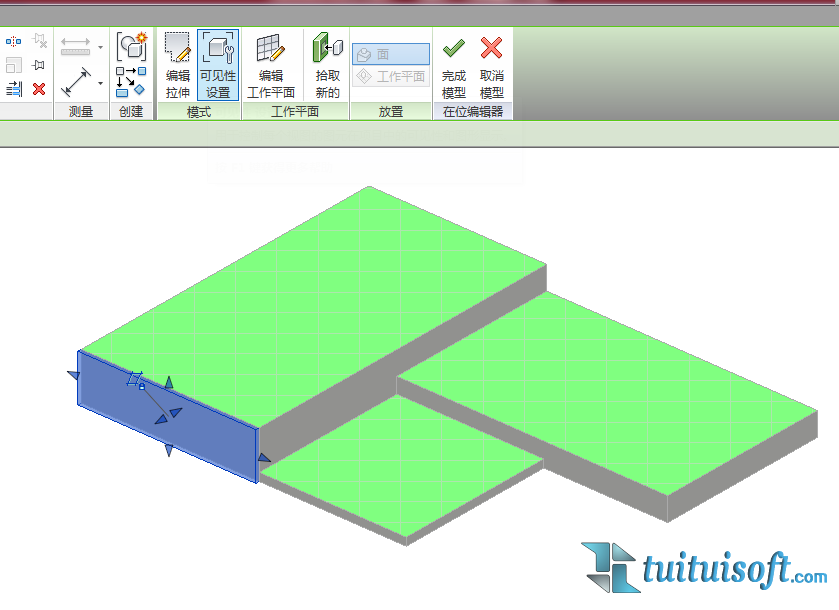

设置一个侧面为参照平面，在这个面对应的立面中使用拉伸绘制一个轮廓，设置好厚度及添加材质参数，并在族类型面板中添加材质

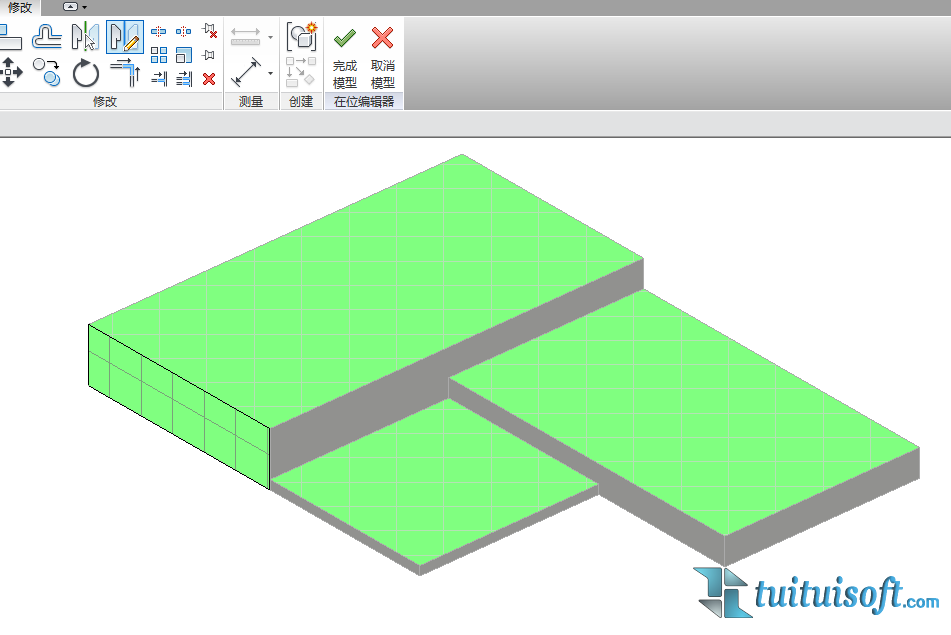

效果图如下：
