大家好，新人COCO来报到啦，这是我的第一篇文章耶，大家将就的看咯，若有什么错误欢迎大家来吐槽。当然啦，如有雷同也请大家不要计较噜~噜~噜^_^ ^_^ ^_^

今天我要说的是如何将CAD（DWG）导入Revit

那么为何要导入DWG呢？？？ ：

1、 翻模需要（作底图）说到这里我也是很无奈啊，什么时候我们才能直接用revit建模呢，小伙伴们未来掌握在你们的手中，加油啊

2、做族（提供轮廓）

怎样导入：

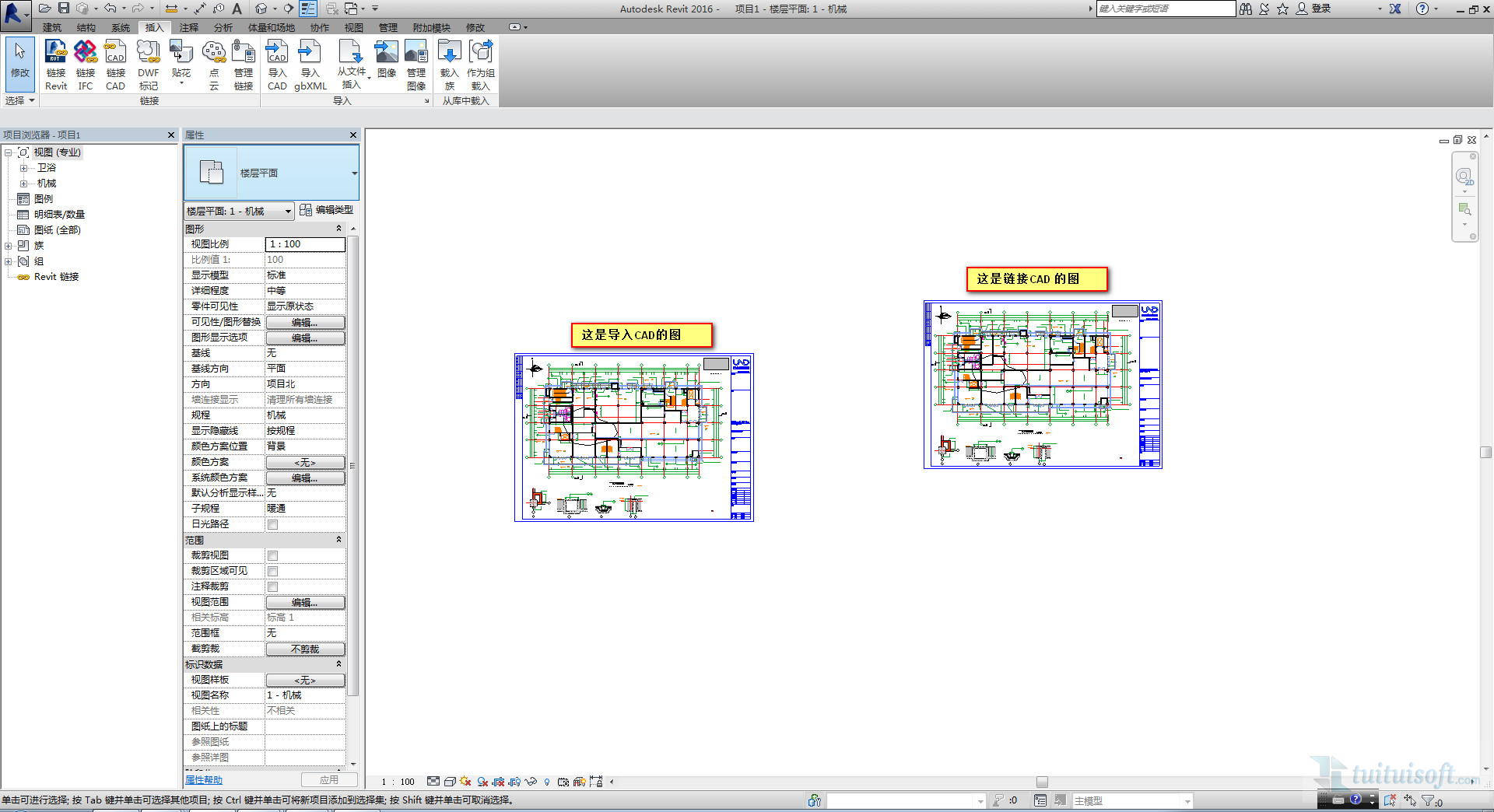

1、导入CAD（修改CAD不会对REVIT产生影响，适用于CAD文件不会有变动的情况）

2、链接CAD（CAD改变REVIT也会随之改变，适合于CAD文件还在修改的情况下使用。）

一、项目导入CAD底图步骤：

1、CAD前期操作

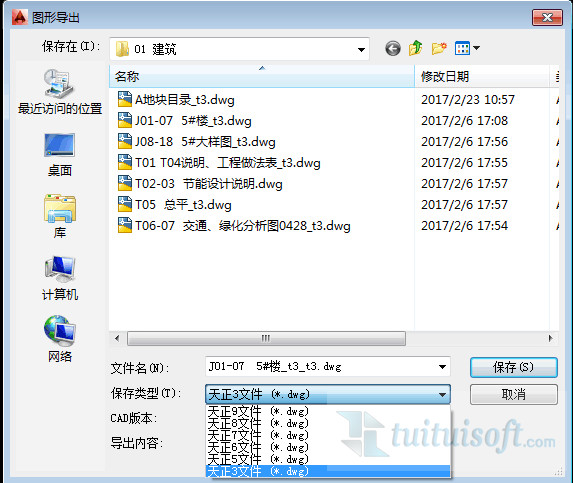

1 降低版本：如果你使用的是天正8及以上版本的话，需要将他转化成天正3，在图形导出界面操作。（版本高居然还不行，走的太快怪我咯？）

2 优化图面：关闭显示多余的图层。

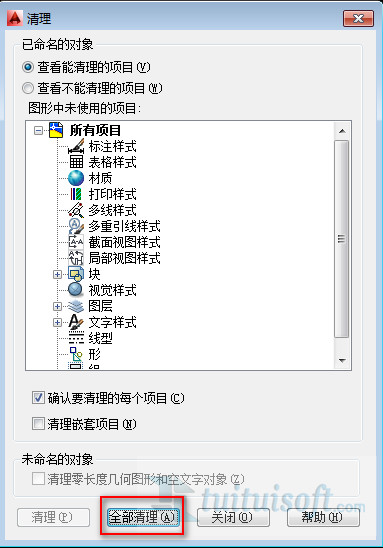

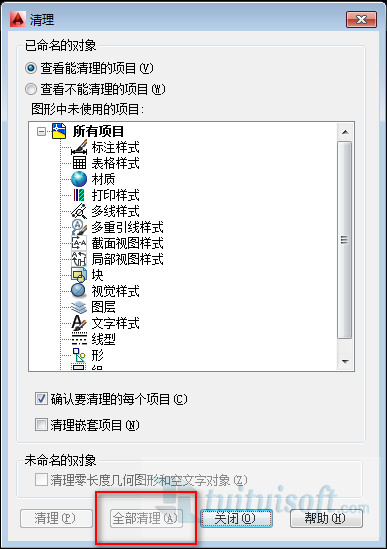

3 清理多余的项目（快捷键PU）

请多操作几次，直至全部清理按键呈灰色状。

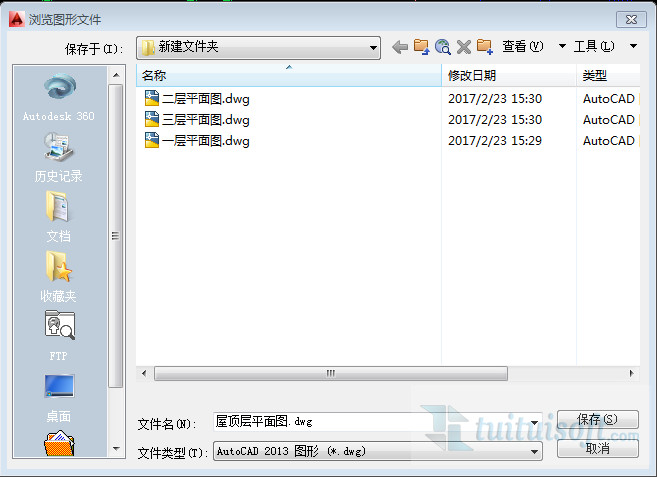

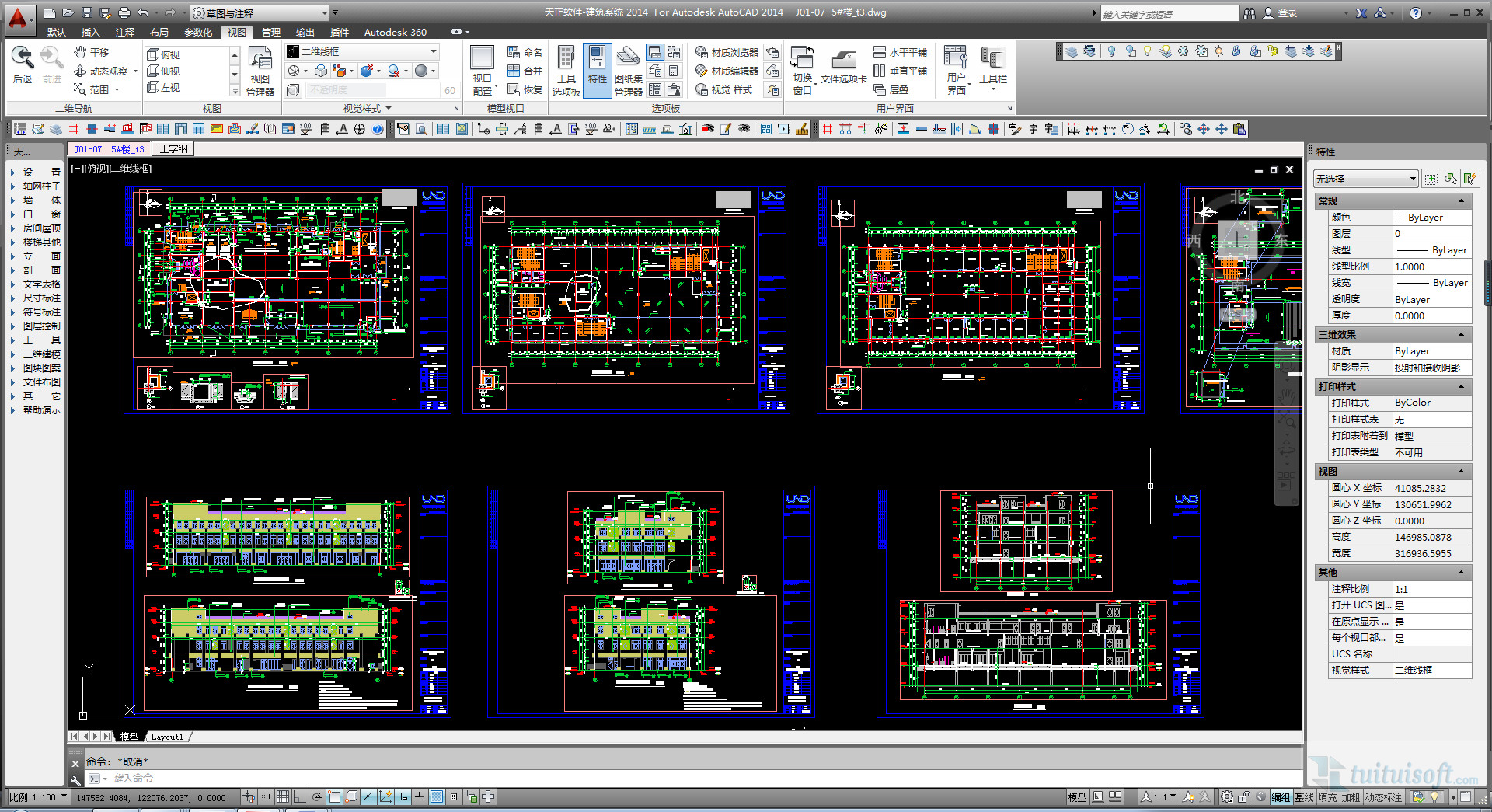

4 通常一个项目文件中包含多张图纸，如“一层平面图”、“二层平面图”等等，这时候就需要将他们一一提取出来并依次导入到revit不同的视图中。期间可以使用CAD的外部块工具（快捷键：W）进行“一一提取”（不可以嫌麻烦哦！）

5 对做好的块进行二次检查，确保没有遗漏。

2、导入CAD

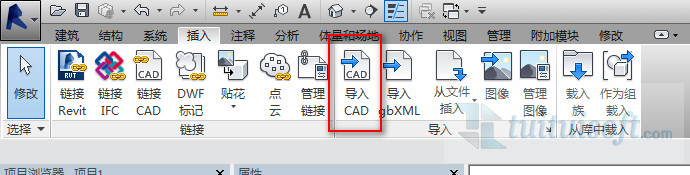

插入→导入CAD

选择你需要的图纸(如：一层平面图)；

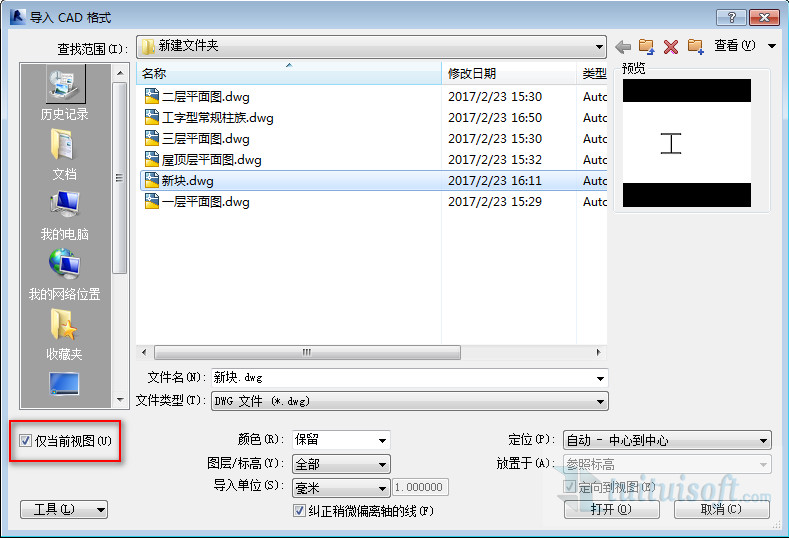

 勾选仅当前视图（它可以让你的图纸只在这一图层上显示！！重点重点）；

 颜色选择“保留”，喜欢黑白的同学可以下拉选择“黑白”；

 图层/标高选择“全部”；

 导入单位选择“毫米”；

 定位选择“手动”(建议)；

确认“打开”导入CAD就完成了。

3、链接CAD

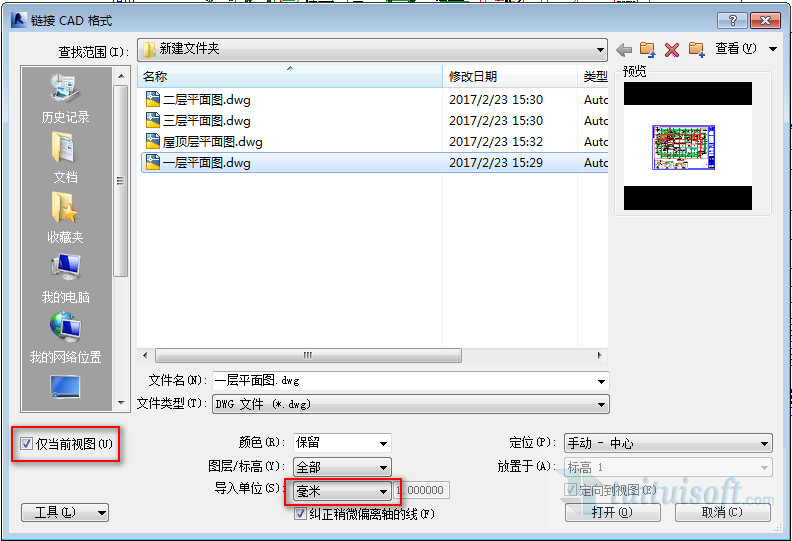

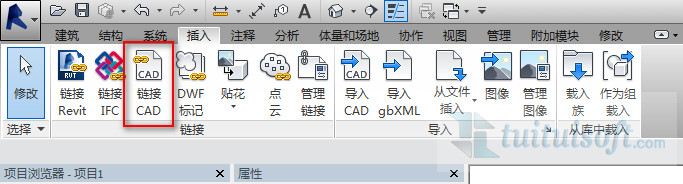

插入→链接CAD

此处与导入选项相同（记得勾选仅当前视图哦！^_^）

将链接的CAD图手动放置在需要的地方即可。

二、做族导入CAD底图步骤：

在建族阶段将CAD文件导入REVIT的方式有两种：

1、  先放样再导入CAD,

2、  先导入CAD再放样。（这里用新建工字型常规柱族进行演示）。

先放样再导入是先绘制好一条路径再导入CAD文件，它适用于清图较完全的CAD文件。

先导入再放样是指先导入CAD文件，然后放样绘制路径，后面通过拾取线的方式拾取主体。（我个人比较喜欢把图清干净，毕竟先放样真的很方便啊，我可是很懒的，一一拾取我没耐心的^_^）

1、先放样再导入CAD

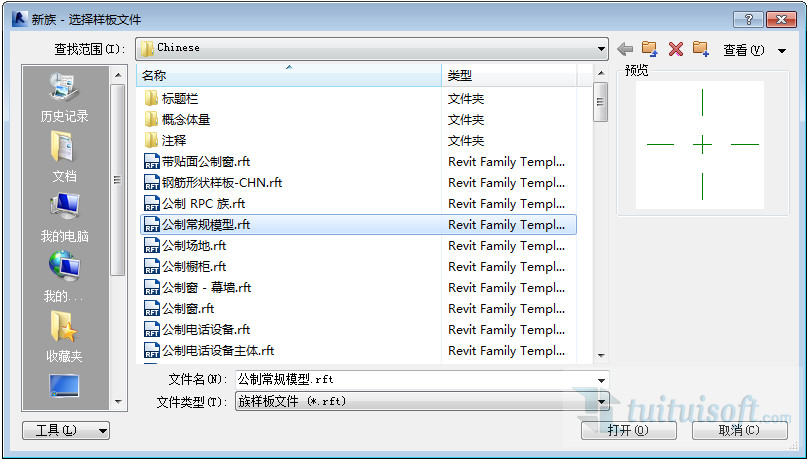

新建 族 → 公制常规模型 → 打开

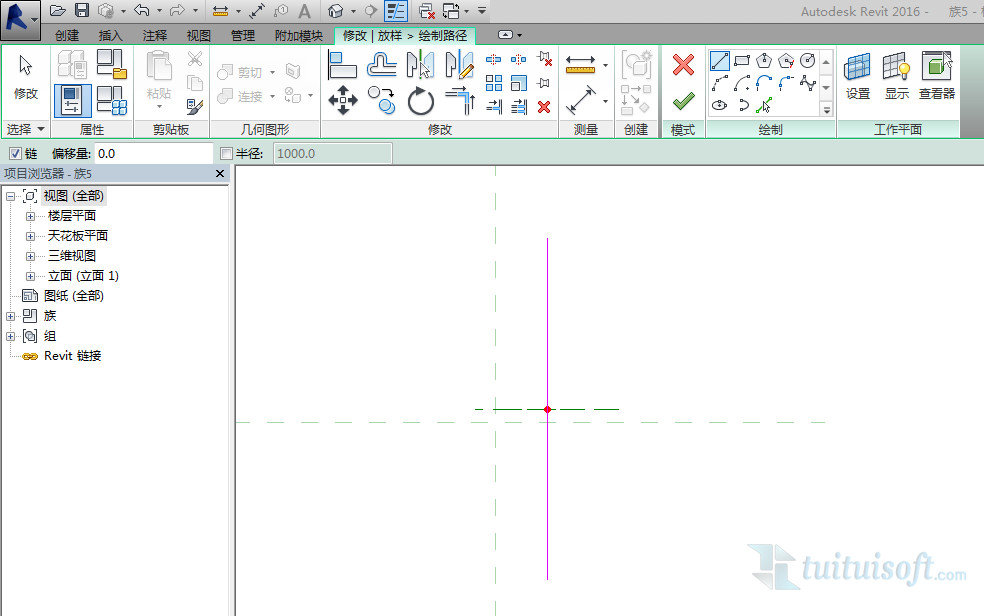

创建→ 放样→ 绘制路径

绘制一条竖向的直线

跳转到工作平面，导入CAD

选择需要的CAD图，其他条件与翻模时导入CAD选项一致，确认打开。（仅当前视图，勾选，勾选，勾选，重要的事情说三遍，一定要记得啊！！）

确认 → 完成编辑

2、先导入CAD再放样

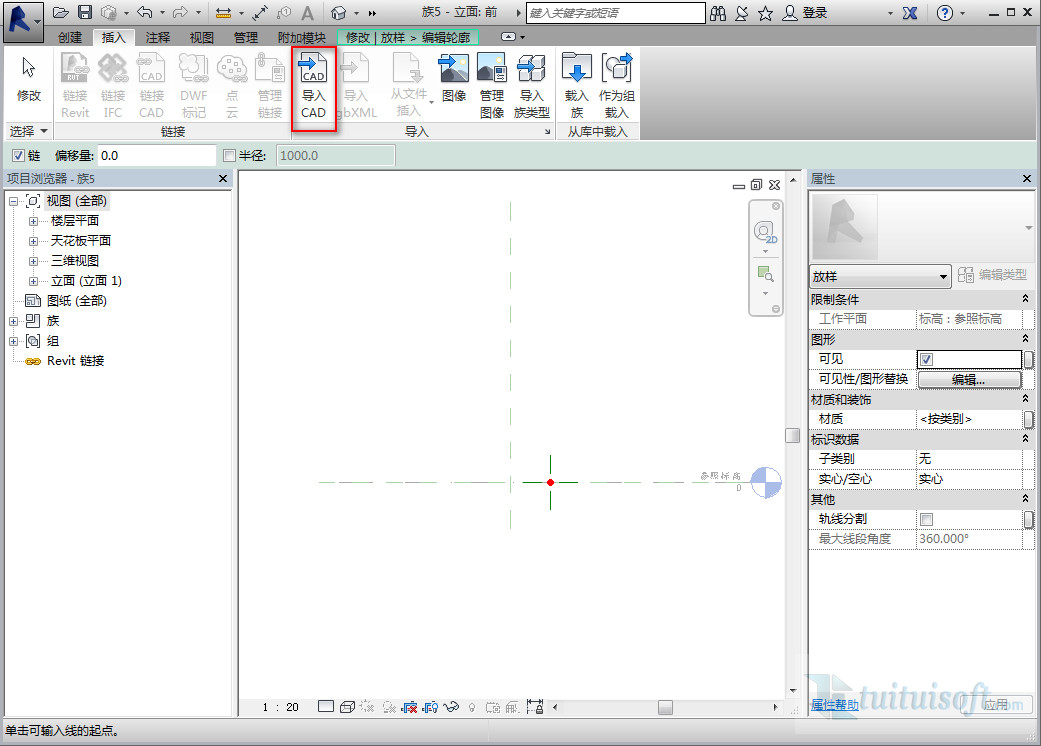

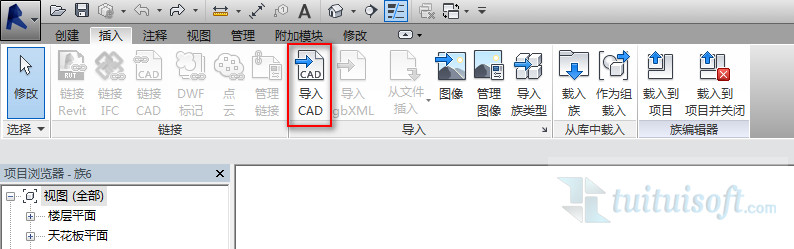

新建 → 族 → 公制常规模型 → 打开 → 插入 → 导入CAD → 选择需要的CAD图 → 打开

创建 → 放样 → 绘制路径 → 跳转到工作平面 → 拾取线

确认→ 完成编辑（是不是发现后面解说越来越快了，你知道的我很懒，这么简单的步骤我相信你一定会的啦~啦~啦）

三、一些注意事项

 CAD部分

在导图过程中可能会遇到导入的图形离中心太远，有可能是因为CAD文件中所需文件离坐标轴较远，可以通过将所需文件移动到坐标轴附件，再重新做块，重新导入Revit。

Revit部分

 在绘图中当你跳转到其他平面时发现有多个CAD图时有可能是在导入是没有勾选仅当前视图这一项，记住在导入时一点要勾选仅当前视图，否则太多图会影响你的判断。（我真是啰嗦啊，这都不知道第几遍了~~）

 好啦 到这里我的介绍就差不多完啦，不知道对你有没有帮助呢？

 欢迎大家在楼下踩踩呀！！（回复回复，留言留言）

 哎，写个小文章比我想象中麻烦多了，我那么懒~~，不过如果大家喜欢小编我的话，我会很有动力的，就继续写噜~噜噜^_^

 坚持看到这里的都是真爱粉啊，COCO在这里谢谢大家啦，爱你们哟，么么哒~~

 也欢迎大家加入我们的BIM 交流群，里面各路大神为你解惑，谢谢！！

                                                                                                                                                     —— COCO
