【狗蛋分享】空心拉伸如何剪切主体

发布于:2017-03-14 16:09:43
首页/技术分享/Revit
收藏
17479

曾子桑

更多

许多旁友在制作空心拉伸族的时候经常会出现以下两种情况,今天我们就来分享一下这两个问题的解决方法:

     1.       空心拉伸在族中无法剪切族主体

     2.       空心拉伸族载入项目中之后无法剪切项目主体

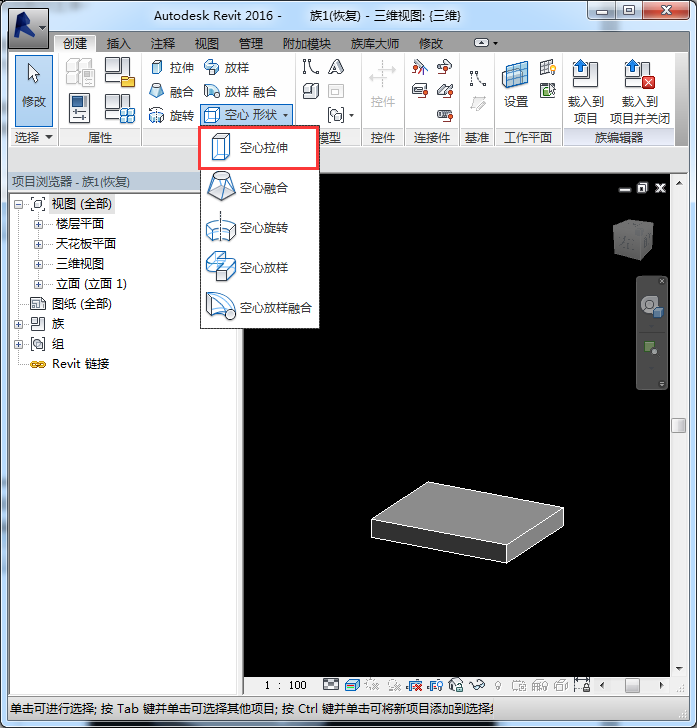

首先,我们先在主体上用空心拉伸做一个空心族

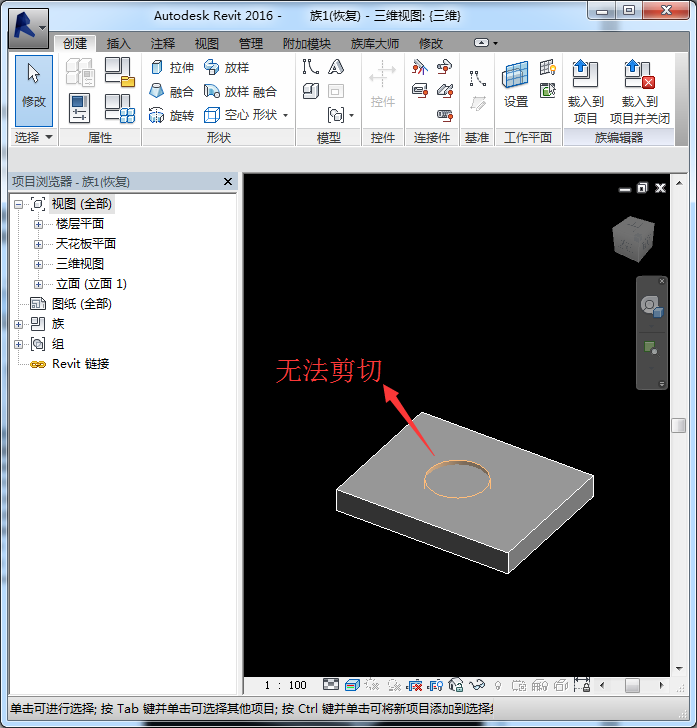

有时候会出现下图这种空心拉伸无法剪切主体的情况

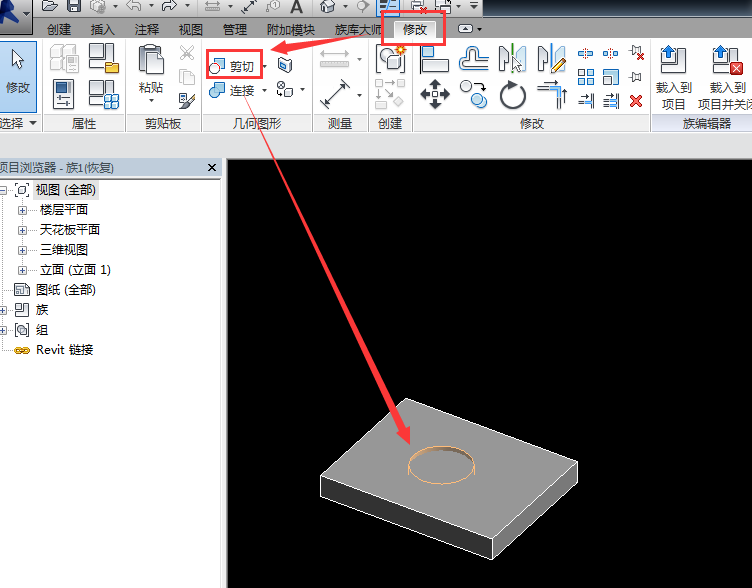

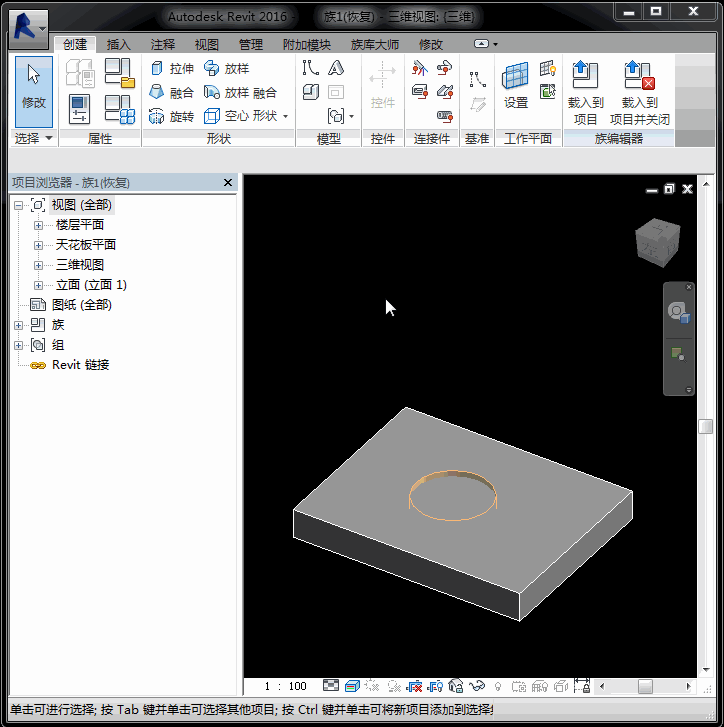

这时候,点击修改选项中的剪切




完美~

然鹅,有的时候这种空心剪切族只能在剪切本族中的主体,载入项目中之后无法剪切项目中的主体。

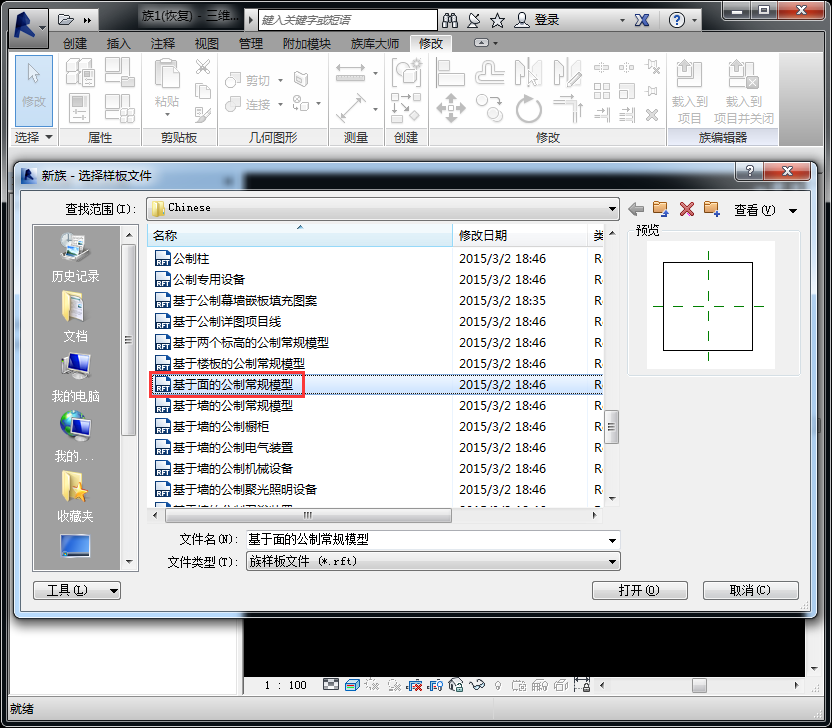

如果想制作一个能够剪切项目中主体的空心剪切族只要在新建族时选择【基于面的公制常规模型】就可以了




无论板还是墙都可以轻松剪切无压力


OVER~
