REVIT楼梯转角扶手的处理(二)

发布于:2017-03-31 15:17:37
首页/技术分享/Revit
收藏
28139

刘友宏

更多

     Revit栏杆转角处的处理一直都有问题,之前我们介绍了制作栏杆转角族的方法来解决这个问题,但是这个方法太麻烦了,也不能完美的解决这个问题。

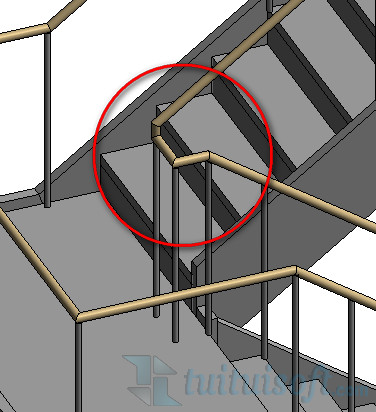

      这就是让人头疼的转角扶手



      下面再介绍一种方法,只需要进行简单的操作就能处理这一难题!

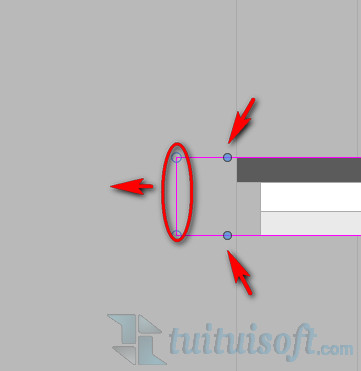

      一、首先!进入到栏杆的编辑模式中,将草图向左拉伸,并将箭头所指的两条线进行拆分(快捷键SL)

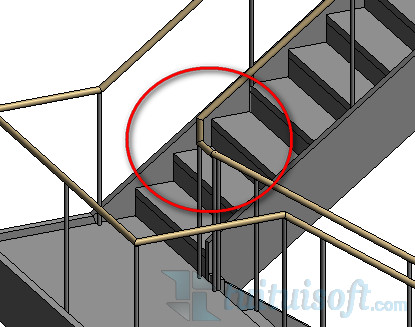

      二、接着我们就发现转角处变成这样了

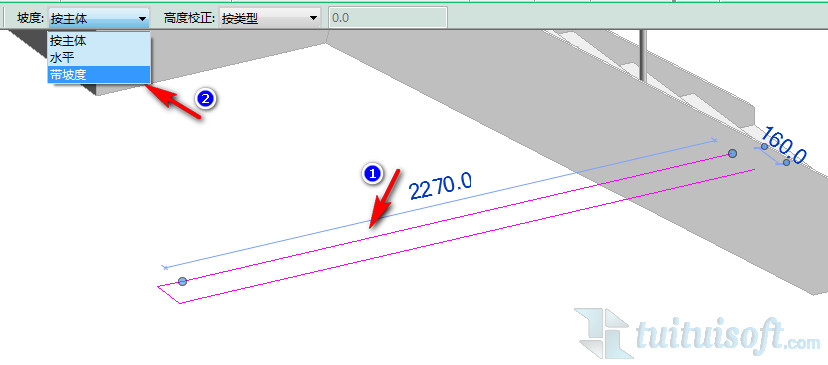

     三、继续进入扶手的编辑路径模式中,选择1号箭头指的那条路经,在上方的坡度中选择“带坡度”

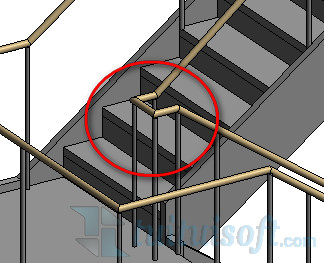

      四、现在转角处扶手就变得接近正常了

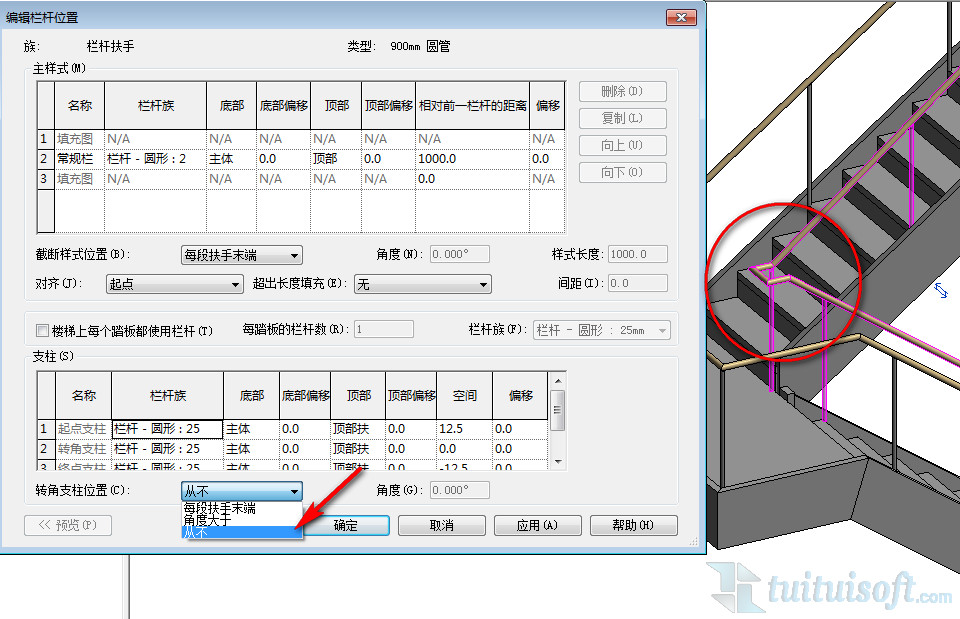

      五、最后一步!进入栏杆的类型属性中,将转角支柱位置设置成“从不”,我们就会发现转角处就变正常了

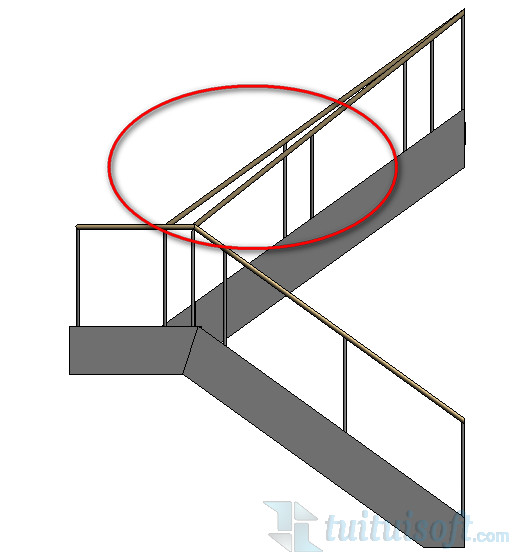

     六、但是这样还是会有一些细节问题需要我们解决,比如说修改后的栏杆没有与楼梯平行,以及栏杆位置问题,这些问题暂时还没有找到完美的解决方法,后面找到解决方法了一定第一时间分享给大家
