上次我讲到了用平台画三角形楼梯的方法，我呢还说等着大家告诉我新的方法呢！
结果呢，哎，好像都没人看我的文章555~~我只能自力更生了。
之前呢，我基本都是用构建绘制楼梯的，对于草图楼梯基本没用过，我们公司的大神给我打开了新世界的大门啊，现在想想之前用平台画真是太弱智了，还要上下锁定标高，不是有那么一句话吗，回看年轻的自己，就觉得在看一个傻子。
言归正传，我们来画图吧！！
我们打开revit选择楼梯，草图楼梯，调整类型属性（这里就不再放CAD图了，详情请看我上一篇文章。）
我们选择梯段按CAD图绘制楼梯（我们先忽略他们平台部分三角形的楼梯）画出来大概是这样
接着，我们删除中间平台的线条（哈哈哈，我用鼠标画不好直线，大家不要笑
）
接着，用踢面来绘制三角形的部分。

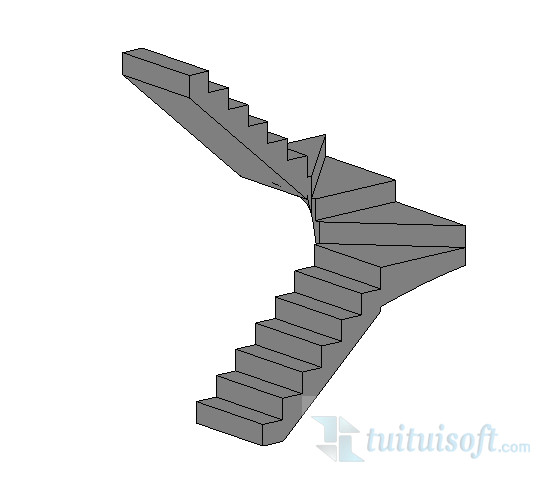

点击确定，这样楼梯就绘制好啦！是不是特别简单呢。
关于栏杆扶手，因为，这个楼梯转角部分角度太大，所以栏杆扶手无法自动生成，所以需要另画呢！
再来说一下这两种画法视觉上的区别吧，草图画法底部是非常顺滑的连接的，而用平台画的楼梯则是棱角分明。
关于楼梯，还有很多东西值得我去学习，我会及时跟进的，欢迎大家留言
