很多同学对Revit中的图像不熟悉，不知道如何应用，特别是明细表中的图像，还没搞懂是如何添加的，今天就来给大家介绍一下明细表中图像的知识。

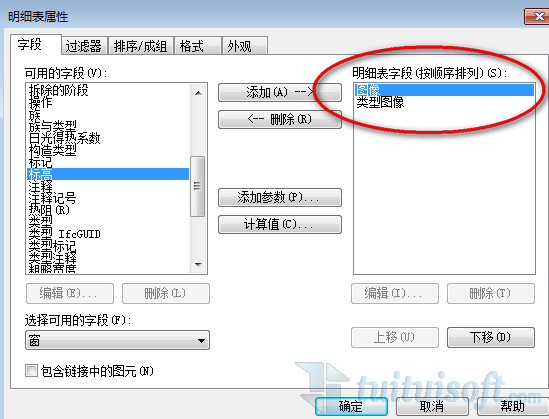

一、可以通过在明细表中添加“图像”或“类型图像”这两个字段（对于钢筋形状可以添加“形状图像”）来实现在明细表中添加图像
那么问题来了“图像”或“类型图像”这两个字段有什么区别？
它们的区别就像是实例与类型的差别，图像只影响一个族类型，而类型图像影响整个族（钢筋的“形状图像”与“类型图像”性质相同）

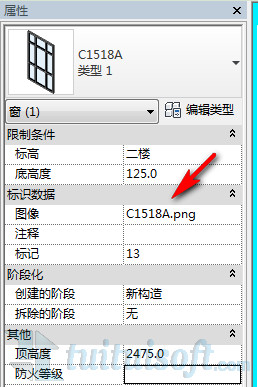

二、字段添加完后就需要将图像载入到项目中，需要在“图像”字段中显示图像就在族的实例属性中添加图像
如下图

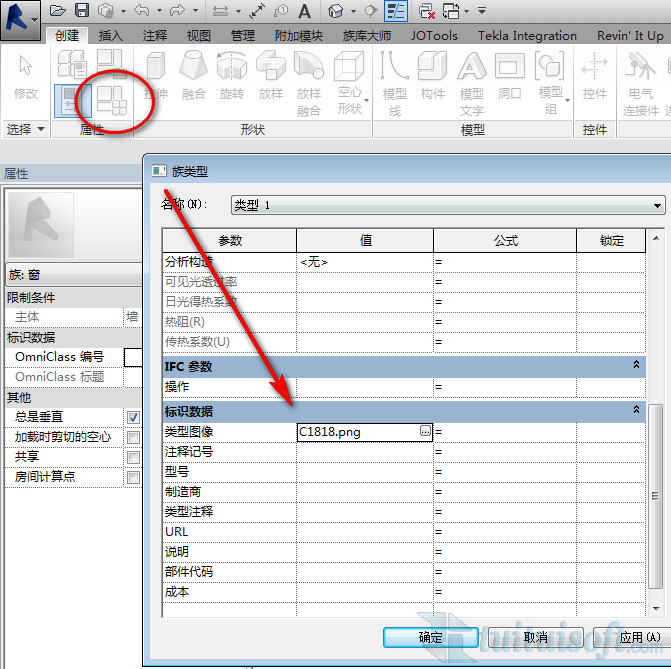

三、如何在“类型图像”中添加图像呢？我们要进入到族的编辑模式中，在族类型里添加图像钢筋的“形状图像”同样的也需要进入到钢筋族的编辑模式中进行添加图像
如下图

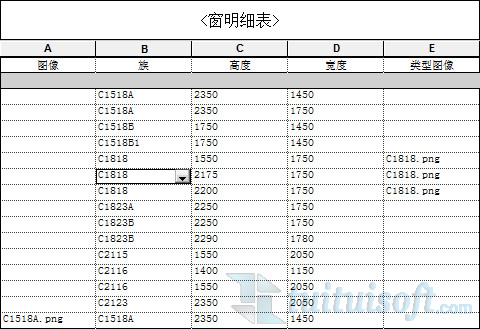

四、但是我们发现当前明细表并没有显示具体的图像，这时候我们该怎么办呢？
五、其实我们只需要将明细表拖到图纸中就可以看到图像了

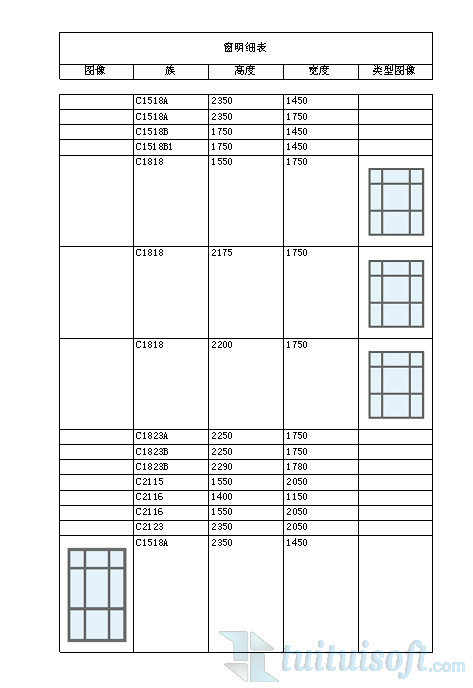

最终完成效果图
