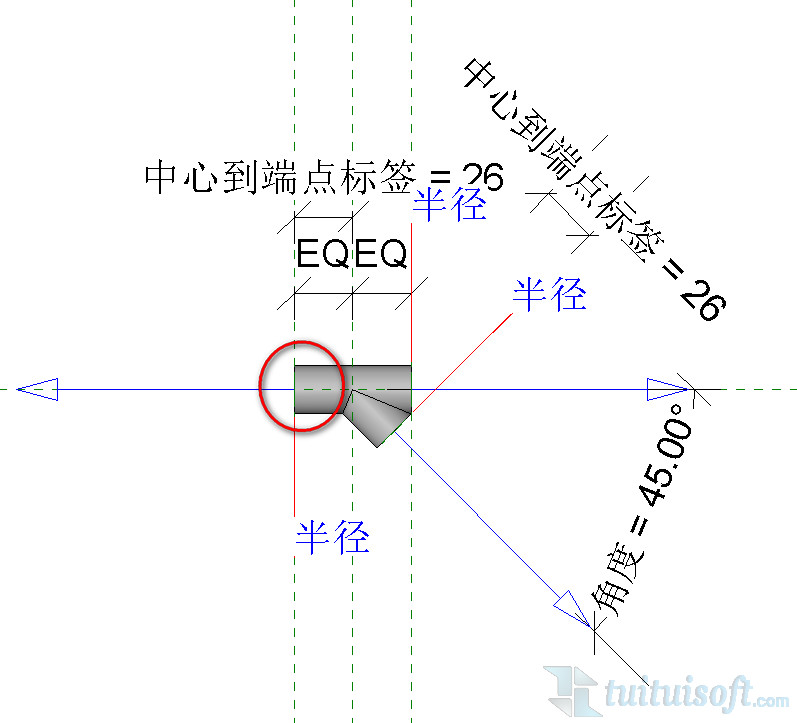

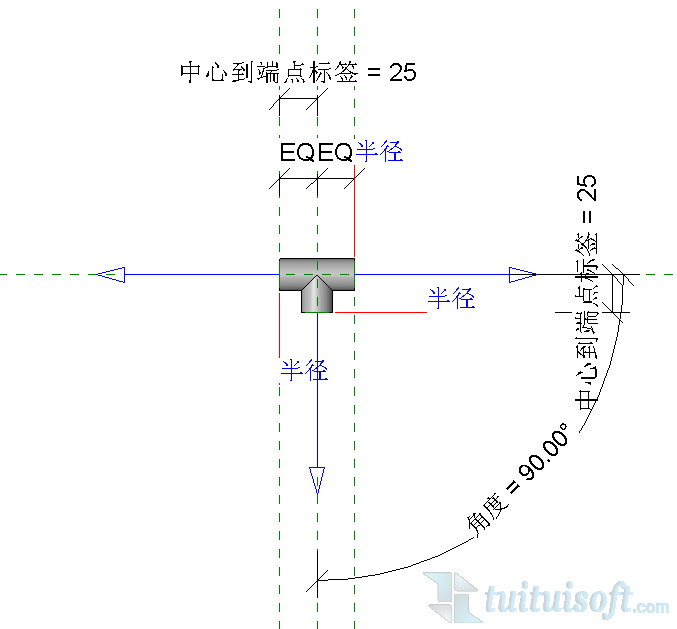

这是系统自带的T形三通-常规族，看上去好像没什么问题，但是当你改变角度的时候会发现图中红圈的地方明显更长，这在实际生产中是不可能出现这种情况的。

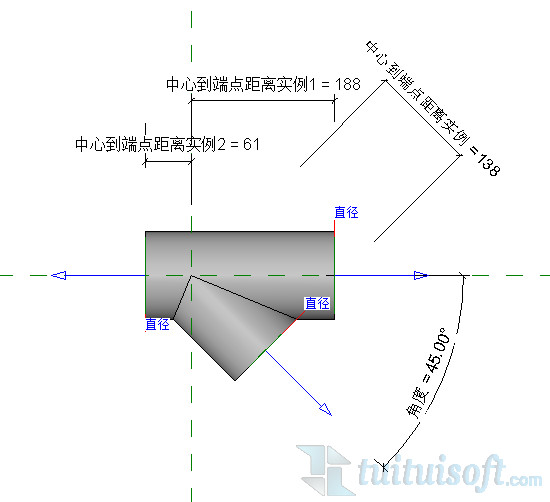

实际上应该修改成类似下图的样子
那么如何修改呢？
1、其实很简单！原理：系统族是将主管上的两个中心到端点用同一个参数来控制，而我们想要做出改变的话就需要用两个参数进行控制，就像上图那样

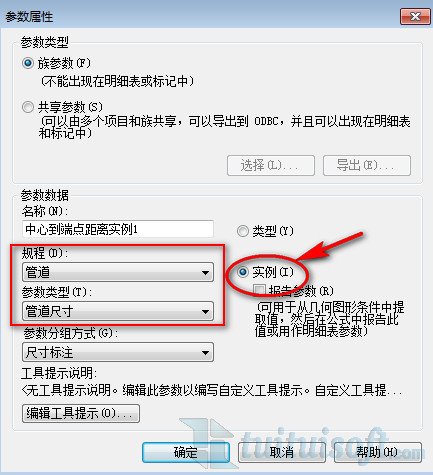

2、接着就先添加两个实例参数，注意修改参数为实例参数，规程和参数类型也要记得修改

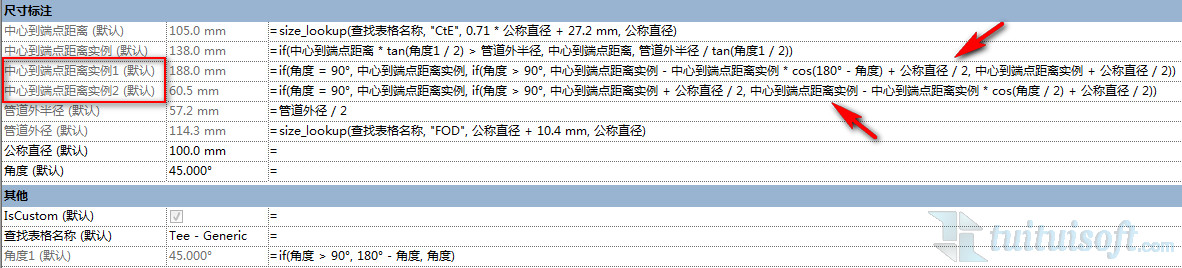

添加完参数之后就需要添加公式了，虽然看上去公式比较长，好像很难的样子，但是实际上并不难！
公式应用了两个if来进行多层的判断
当角度等于90度时，主管上的两个距离都为相同的“中心到端点距离”
当角度不等于90度，则会进入下一个if公式，并进行重新判断：
角度>90度时，一个长度为“中心到端点距离实例+公称直径/2”，另一长度就为“中心到端点距离实例 - 中心到端点距离实例 * cos(180° - 角度) + 公称直径 / 2”两边的长度有一个互补的关系
同理，当角度<90度时，这两个参数的长度就会调换过来
最后将公式添加完后将尺寸标注添加上相应的参数就完成了！
