之前我们介绍了系统族T形三通支管位置的改进，今天来介绍另一个改进——变径三通的制作。

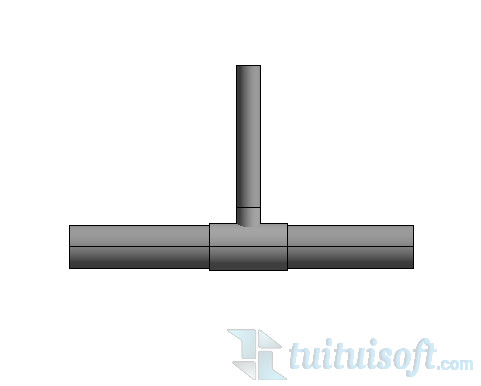

系统族三通的支管和干管的公称直径是一样的，这也就意味着在实际绘制中面对不同的管径将无法做出变化，只能通过添加过渡件（也就是大小头）的方式来进行过渡。
那么如何来做一个变径三通呢？
1、首先我们需要在原有的族中添加几个参数，参数名字为：
这些参数都为实例参数，并且要记得修改“规程”和“参数类型”
2、为这些参数添加公式：
可以看到公式里的查找依据都为“公称直径2”

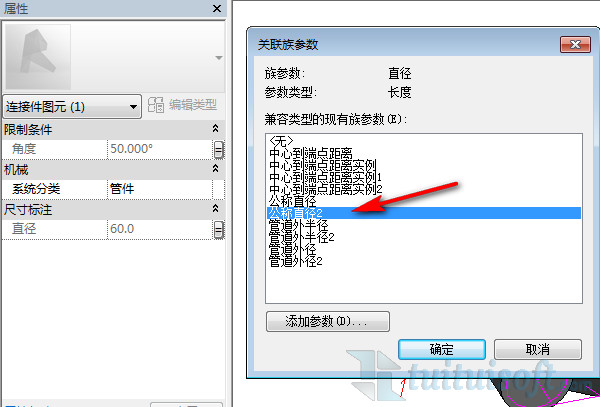

3、这时候我们选择支管上的管道连接件，将它的尺寸与“公称直径2”进行关联
4、将变径三通载入项目中试验一下

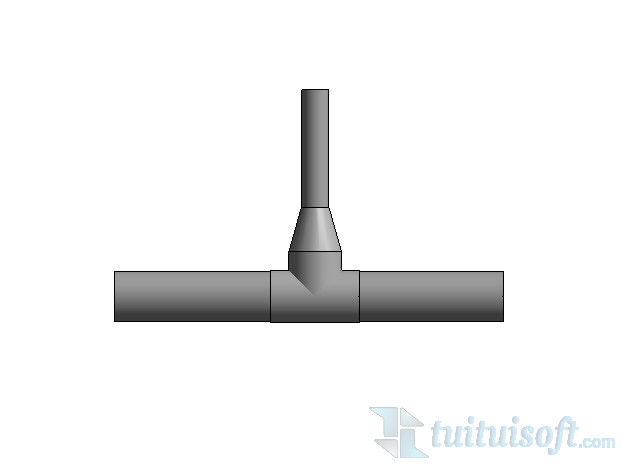

可以看到随着管径的变化，三通的尺寸也跟着变化了！
