大家都知道在建模前我们都会进行导图,而为了使建模的时候我们使用的图纸清晰简洁,我们在导图前都会对导入的图纸进行清图,也就是将建模是不需要的信息删除。

在进行清图的时候大部分旁友都会遇到的一种情况就是需要删除的信息太多,而且有许多是相似的,一个一个点选太麻烦了,今天我要教大家的就是批量删除的一种方法。

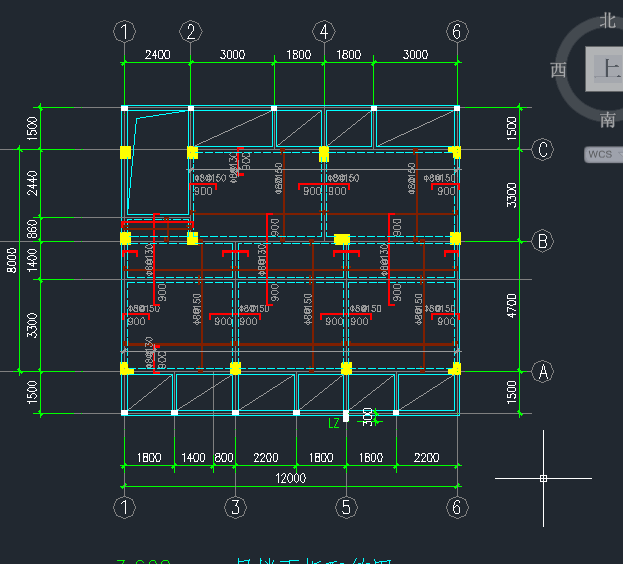

以钢筋为例


在结构图中,梁、板出现的时候都会带着钢筋,钢筋的数量又非常庞大,这时候,我们可以双击钢筋的标注进入编辑模式,对一级钢符号用Ctrl+C进行复制


然后在非编辑模式下输入F,选中【FIND


在【查找内容】中使用Ctrl+V进行黏贴


也许里面可能会显示不出你所黏贴的内容,但是如果右下角的【查找】由灰色变成可以选择的黑色,则说明你黏贴成功了


接着点击【查找】并勾选【列出结果】,系统就会搜索这张CAD图纸中所有的一级钢符号


点击【选择所有对象】,将所有带有一级钢符号的标注进行框选


这样图纸中所有带有一级钢的标注就都被选中了,可以一次性进行删除


现在,我将全过程演示一遍


OVER~
