在绘制百叶窗族的时候，大家一定都会觉得很麻烦，今天教大家一个快速创建百叶窗的办法——使用幕墙绘制百叶窗
使用幕墙绘制百叶窗是用竖梃作为百叶窗的窗框和百叶，我们只需要对它赋予一个百叶的轮廓就可以了
下面来讲讲具体的创建方法

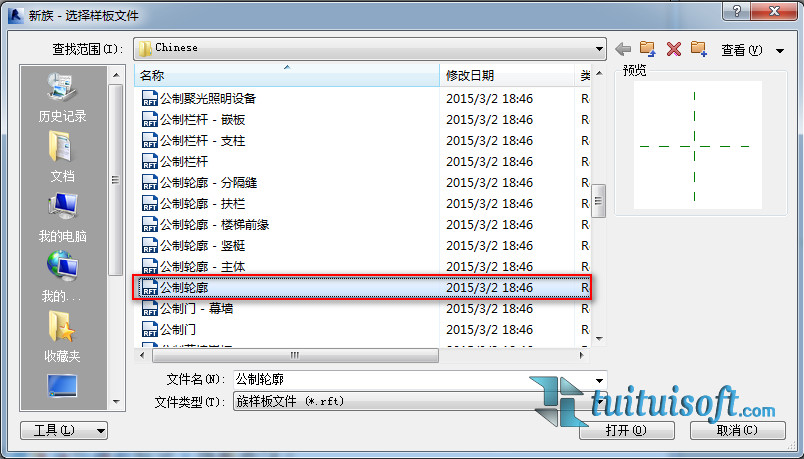

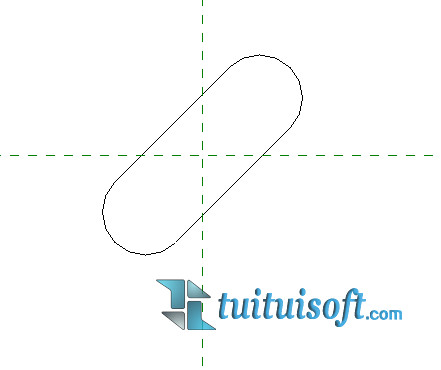

首先，使用公制轮廓创建一个百叶的轮廓样式
具体规格根据我们需要的窗框规格设定

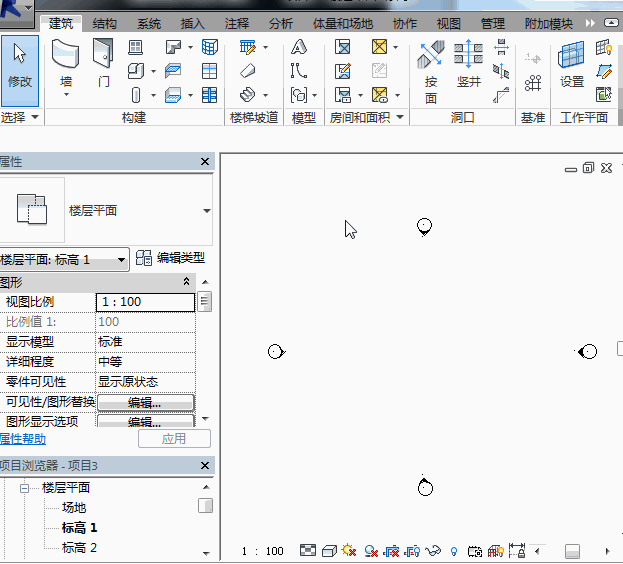

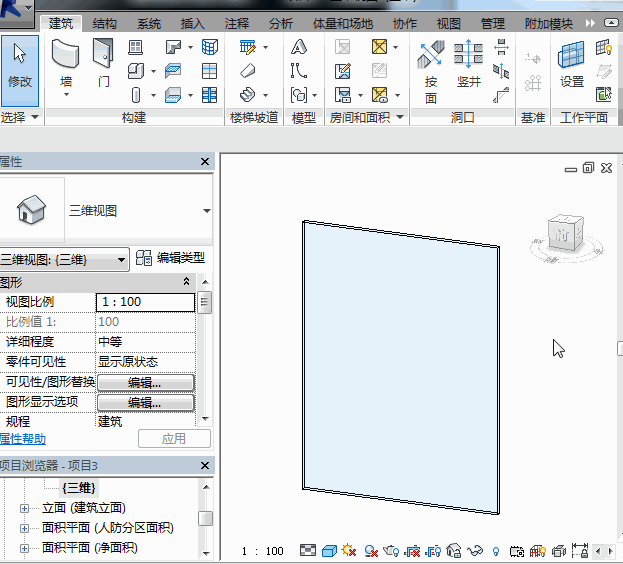

接着，新建一个项目，并创建一个幕墙，幕墙的规格与需要创建的百叶窗的规格一致

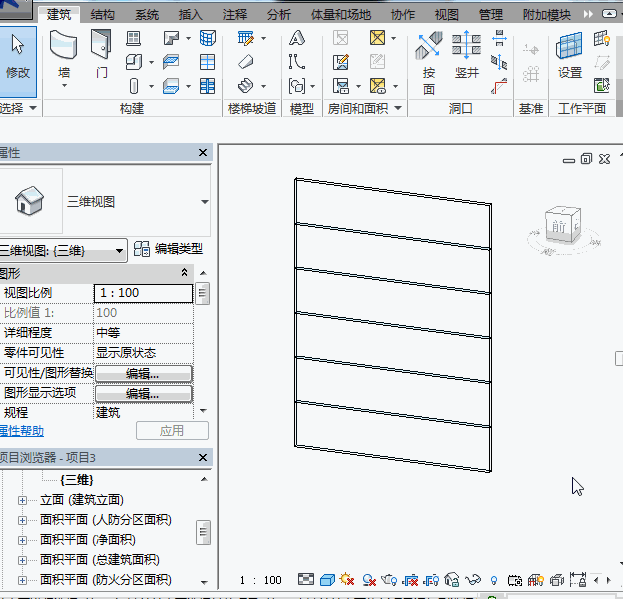

然后，使用幕墙网格对其进行分割，间距按照百叶的间距设置

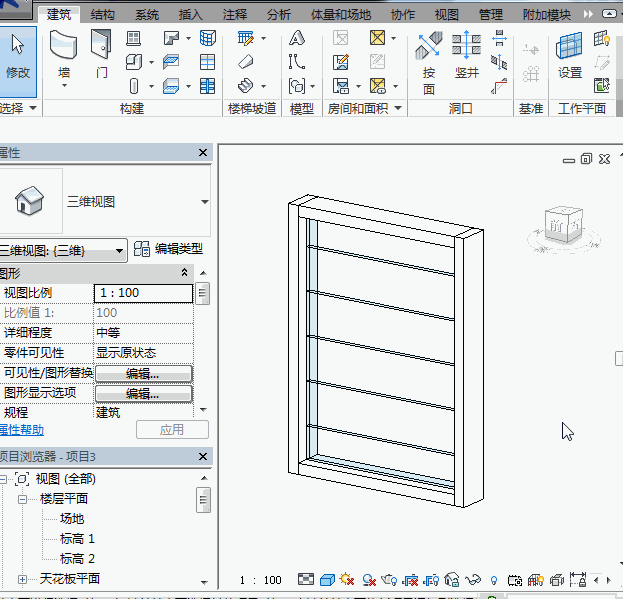

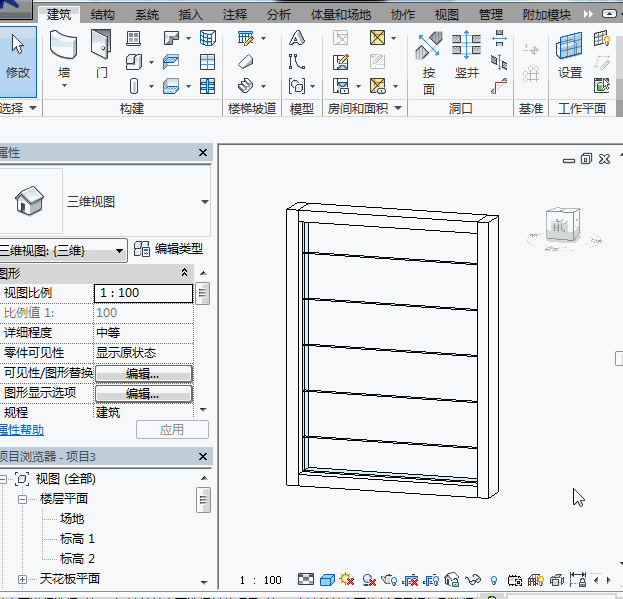

然后使用矩形竖梃并选择需要的规格对幕墙四周设置竖梃
接着，将我们之前绘制好的公制轮廓载入项目并将其添加到竖梃的规格当中

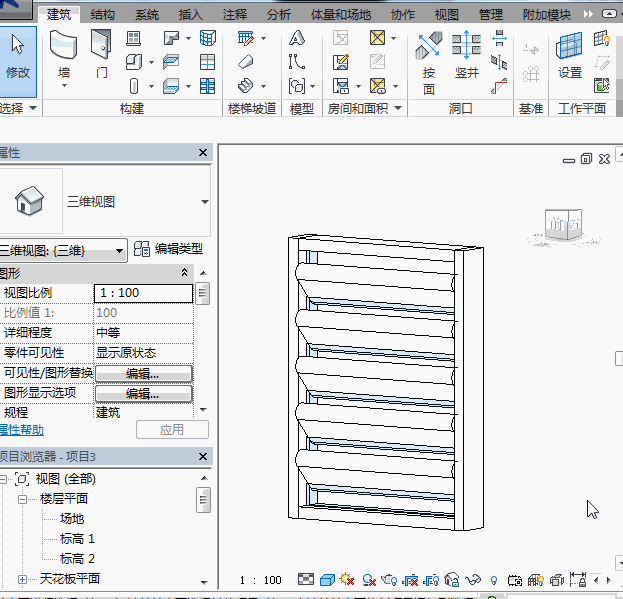

使用设置好的竖梃进行创建
最后，将玻璃嵌板隐藏起来并且勾选自动嵌入,如果不勾选自动嵌入，插入墙中的时候就不会自动剪切

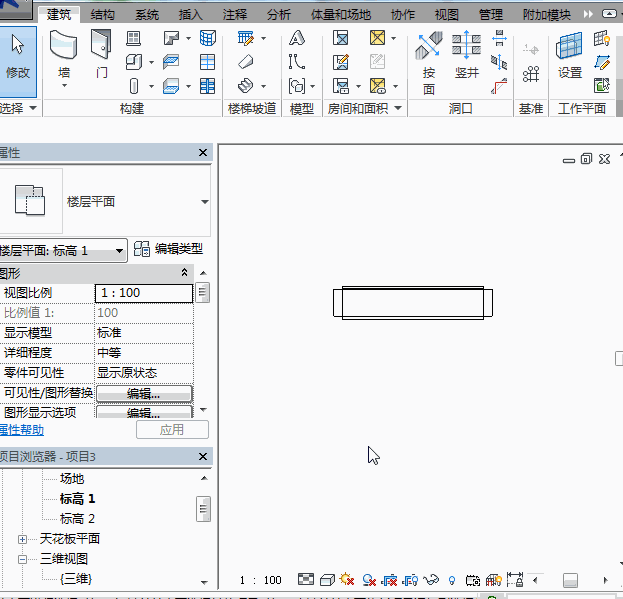

绘制完成之后，插入常规墙中测试一下
OVER~
