创建瓷砖分割计划

发布于:2017-06-06 15:05:26
首页/技术分享/Revit
收藏
10730

刘友宏

更多

瓷砖分割就是利用Revit里的“零件”功能将一整块外装进行分割,这个功能常用于装饰工程

不过这个功能有一个缺点,就是创建零件多了会导致电脑非常卡!

那么要如何实现呢?

一、首先将外装饰绘制完,把外装材质设置好,就像这样

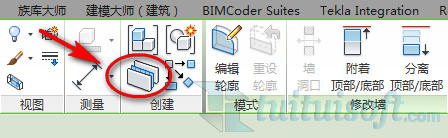

二、接着选择外装墙体,使用“创建零件”命令

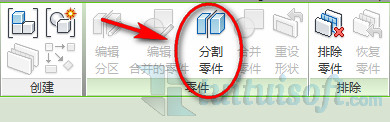

点击“分割零件”

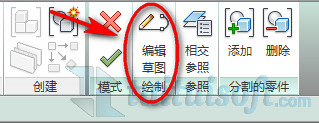

选择“编辑草图”

三、设置好工作平面后转到前立面,使用绘制工具,根据墙面装详图绘制轮廓

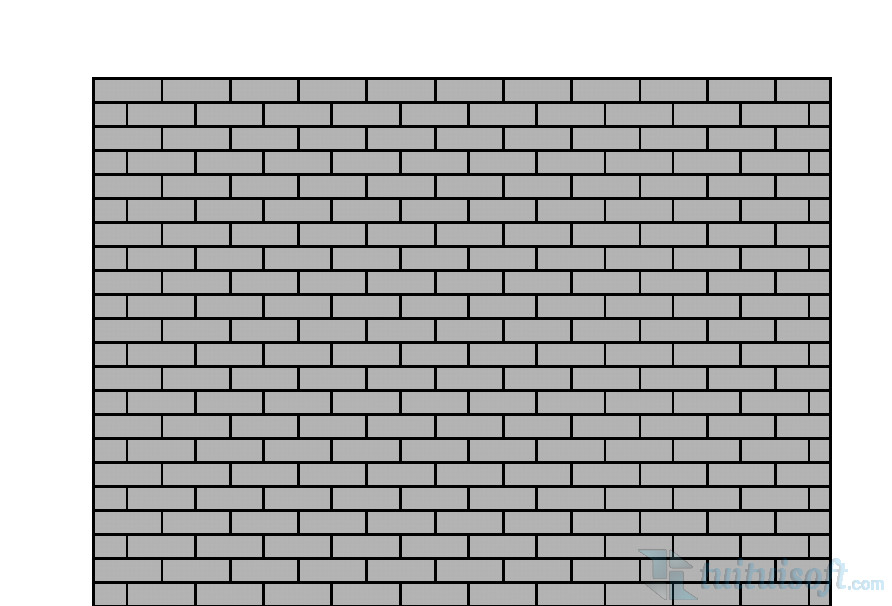

举个例子,就像这样!

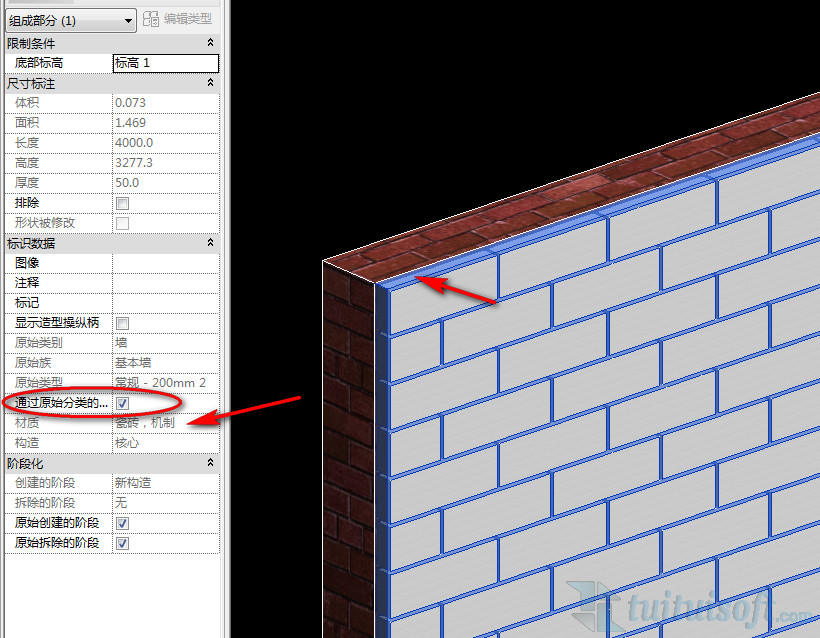

四、选择下图亮显部分,这个地方实际上就是灰缝,在实例属性面板中将“通过原始分类的材质”取消勾选,这样就能修改它的材质了!可以创建一个黑色的材质用来表示灰缝

完成后效果图!
