有的时候我们所绘制的楼梯梯段太长，就需要在楼梯下设置墙体来支撑，那么如何能将墙体完美的附着到楼梯底部呢

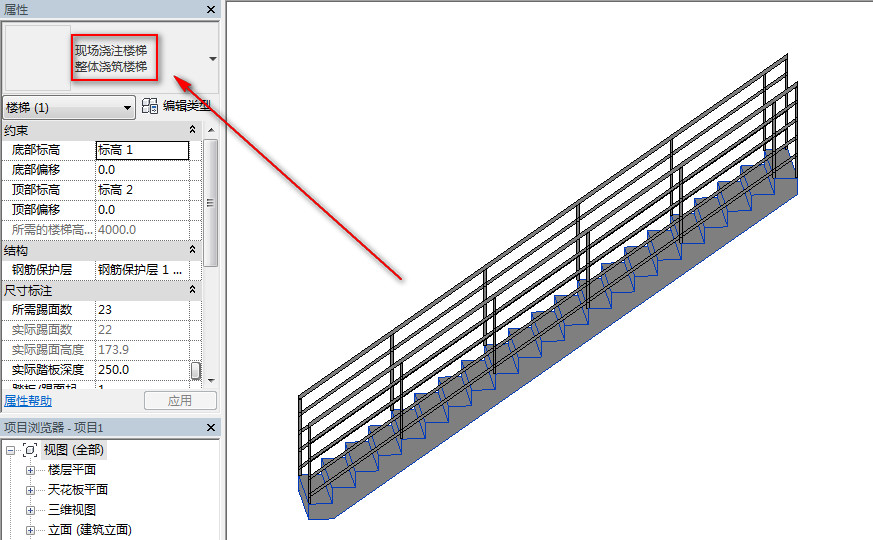

首先，我们先创建一个楼梯，这里要注意的是我们说的是整体浇筑楼梯

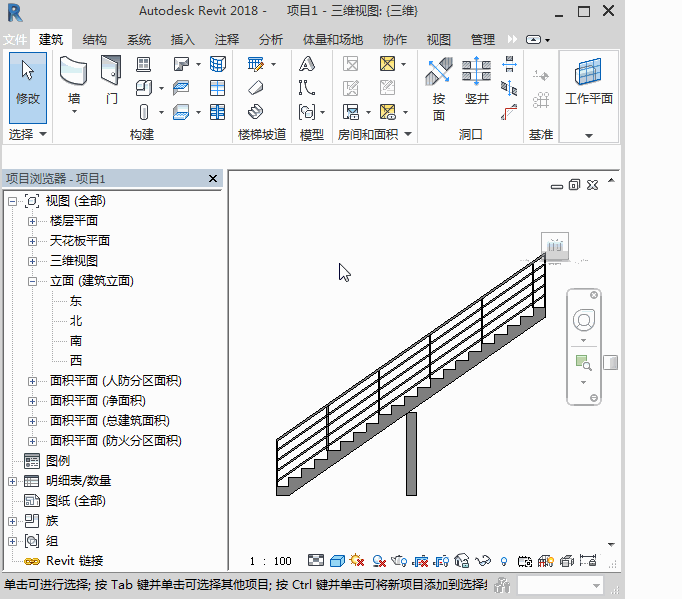

如果我们直接在楼梯下绘制墙，墙的顶部与楼梯连接的地方要么墙体深入楼梯当中，要么与楼梯间会存在一些空隙
那么，用什么方法才能让墙体完美附着到楼梯下呢？那就是使用参照平面！

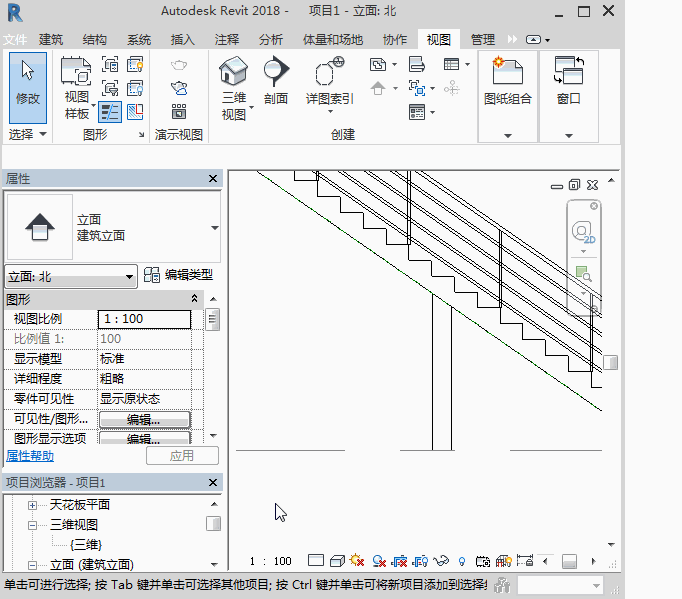

打开立面图，将楼梯的底部设置一个参照平面，记得要将参照平面与楼梯底部锁定

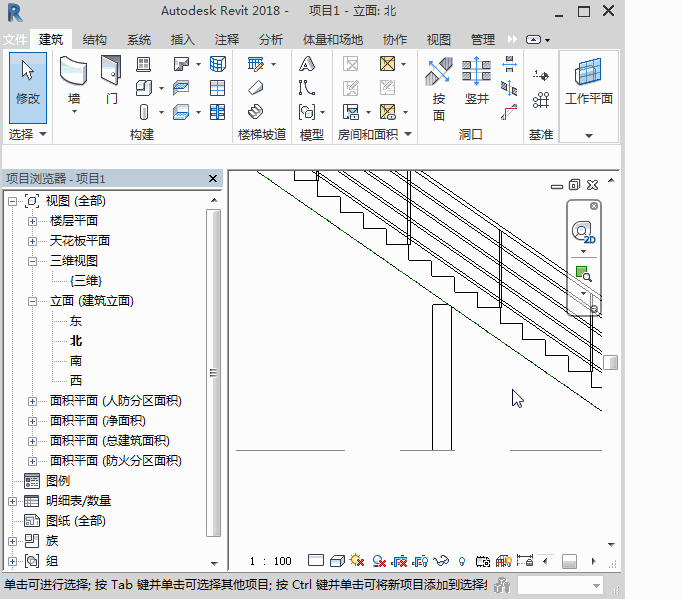

接着，使墙附着到绘制好的参照平面上

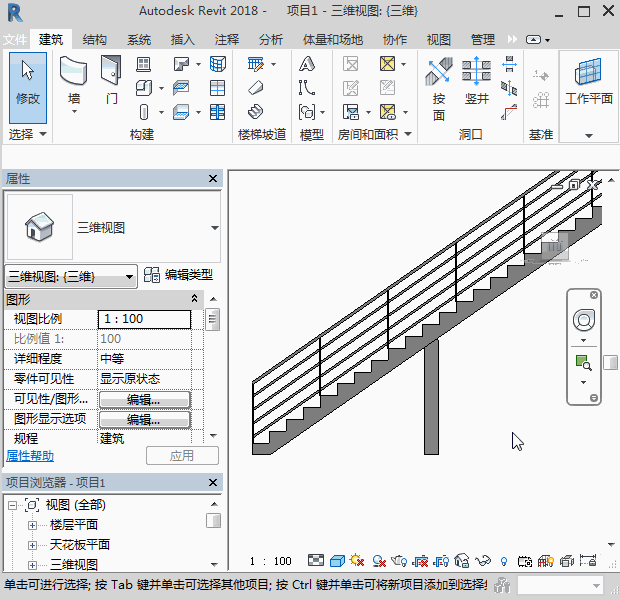

最后，我们来测试一下是否能跟着楼梯变化
OVER~
