出图纸文本的时候，很多人都喜欢用剖透视去展示建筑内部的空间环境，尤其是复杂的单体，剖透视可以很好的展示建筑内部的空间结构，流线关系，建筑构造，甚至揭示传达建筑的主旨。那么这么性感的一张图纸要怎么做呢？
在SU中，一般是要用佐罗刀去切割，渲染后，再导线稿，后期在ps中再进一步处理，视图中的剖面工具并不能帮助我们直接达成目标，需要借助外部插件，以往我使用这个插件的时候还经常会出很多BUG，搞得心力交瘁，（╯' - ')╯︵ ┻━┻ ，好不容易静下心来┬─┬ ノ( ' - 'ノ)，终于剖切完，软件崩了! (╯°Д°)╯︵ ┻━┻，只想出个剖透视要这么难么！！！
在revit中，有一个剖面框工具，可以在三维模型中剖切出我们所需要的剖透视，听说你还不知道这个命令，没关系，读完这篇文章，你就可以GET到新技能!

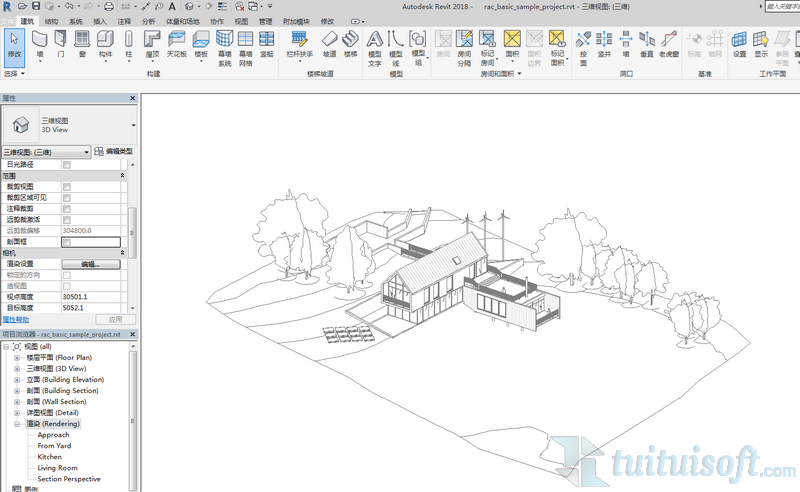

打开revit软件，这次依旧以软件自带示例项目给大家做示范，接下来打开该文件，切换到三维视图中

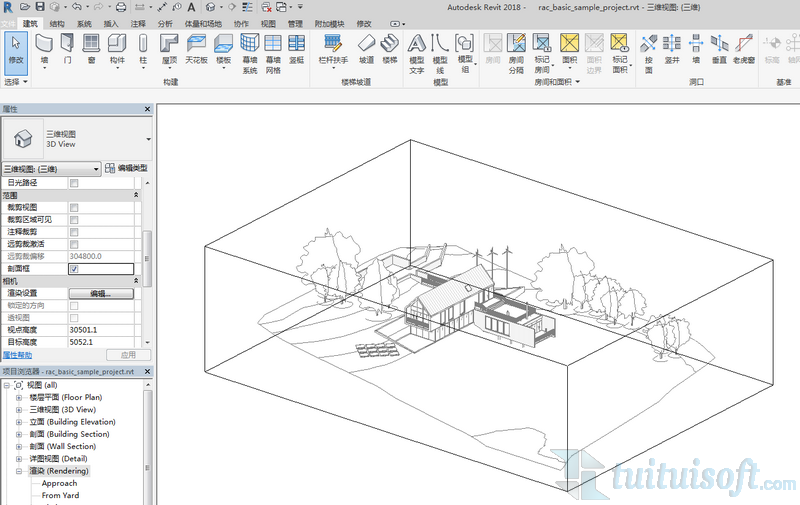

在视图属性浏览器的范围中找到剖面框，打钩，这时候三维视图中就会出现一个立方框架。

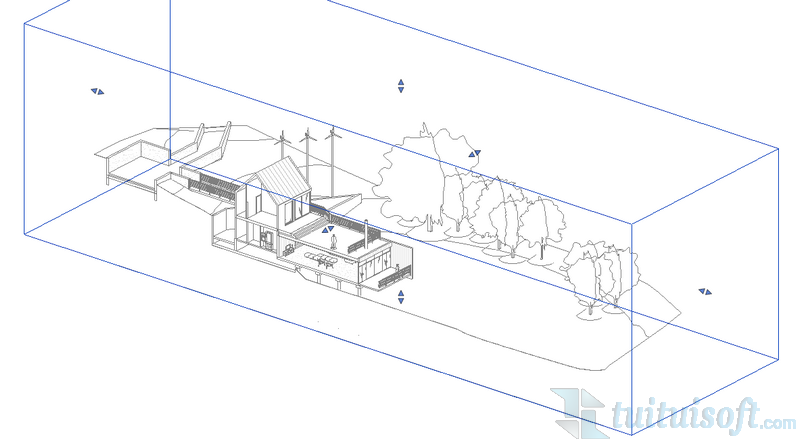

点击这个框架，可以看到这个框架的六个面上都出现了三角形的控件，点击这些三角形，就可以拖动这些面剖切已有的三维模型。

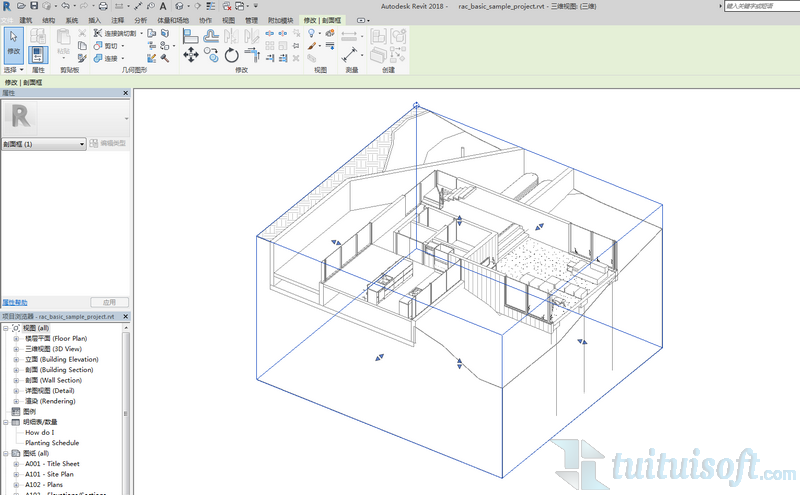

剖面框不止能够创建单一方向的剖透视，也可以创建多维度的剖切，如下图所示，这种剖透视就可以用于室内环境的放大展示。
以上！
是不是超级简单的处理呢，所以作图最重要的是要选择正确的软件，工具合适的话就可以帮我们避免走许多弯路，节约宝贵的时间。期待你们学会这个工具后就可以做出超炫酷的直击灵魂的剖透视，也希望大家能够把自己的成果分享给我们。
