墙体造型要凹凸,该怎么破?

发布于:2017-06-21 16:39:12
首页/技术分享/Revit
收藏
9230

林舒容

更多

在前几期的技术文章中,我们曾给大家讲解了怎么在墙体上做造型,编辑出形态各异的墙体,然而实际项目中,简单的墙编辑命令并不能解决许多造型需求,例如在项目中需要,可能做一面有凹凸造型的墙体呢,比如下图这种造型,在SU中推拉几下就可以解决的问题,在revit中根本无从下手,搞不定啊,软件操作不能够跟上思维运转速度,这就很心塞了!

又想掀桌了么?别急啊,先把桌子放下来,让我给你做个示范,墙体凹凸造型,revit照样能玩转!

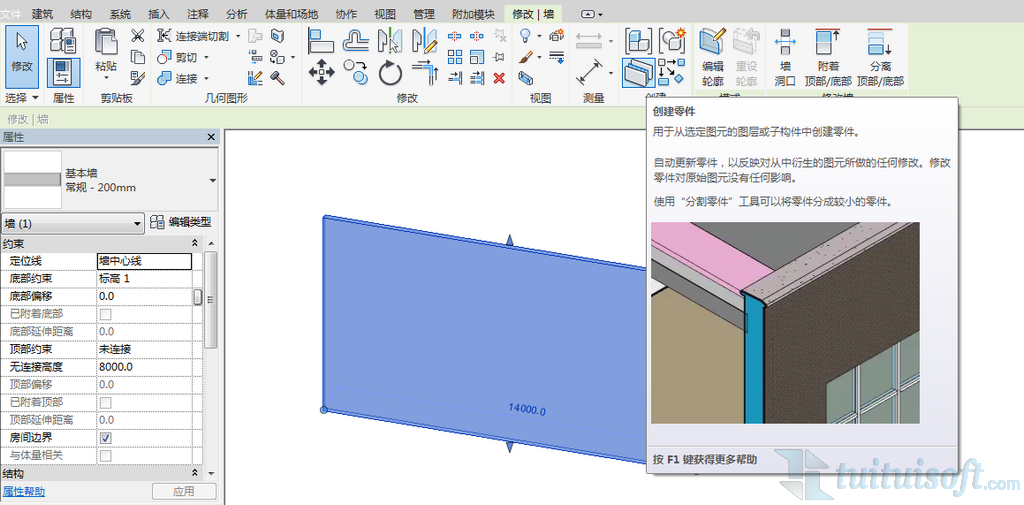

打开revit,在项目中创建一道墙体,然后切换到三维视图中,点击创建的墙体,上方的命令栏修改中有个创建零件的命令,使用这个命令,将我们的墙体转换成零件。

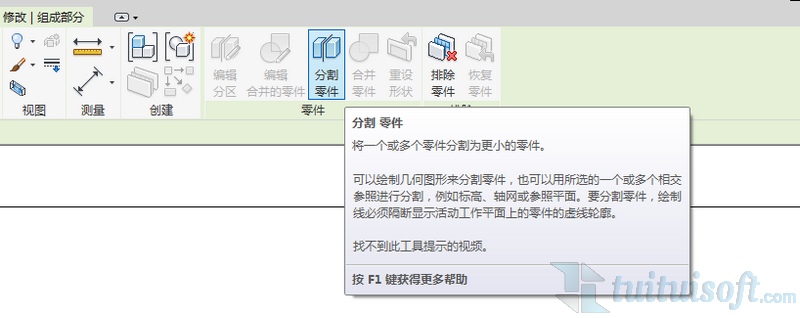

这时候再点击墙体,命令栏中就会出现下图的命令,这个时候我们就可以对转换成零件进行编辑,选择分割零件

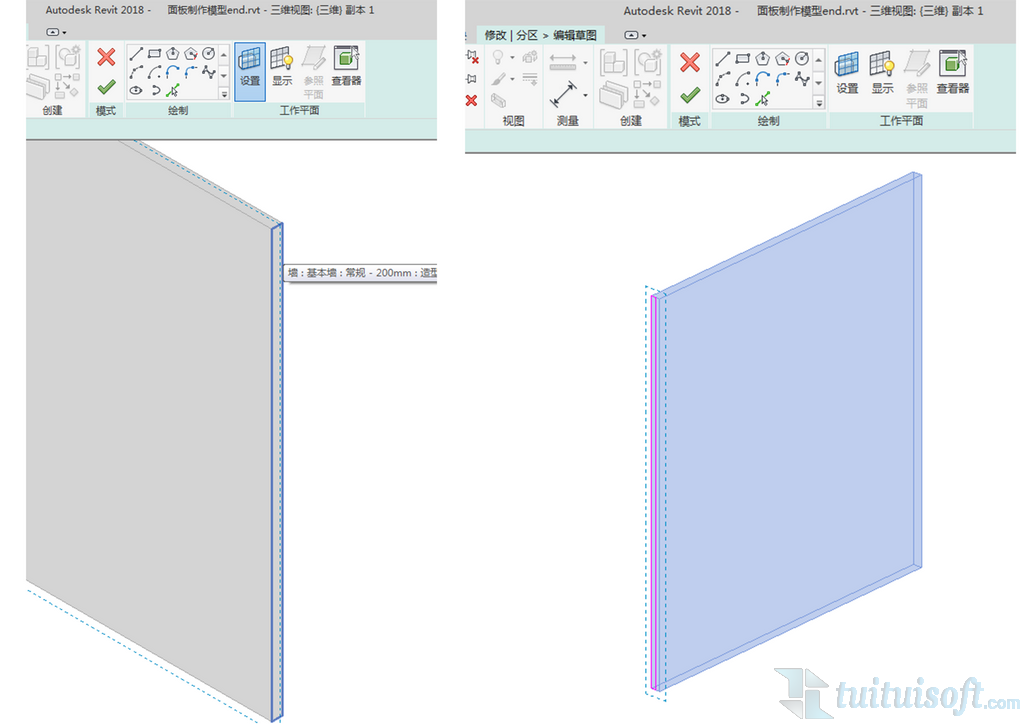

进入命令后,选择编辑草图,首先设置墙体的侧面作为我们的工作平面,将这道墙体分割成两片墙体,其中一片墙体的厚度就是凹凸的厚度;

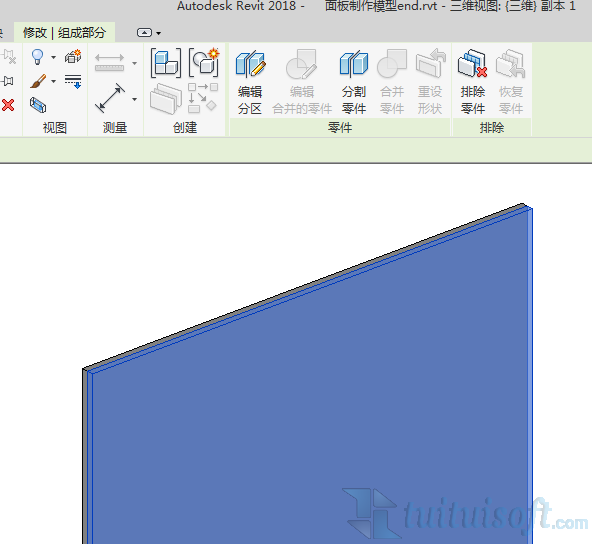

绘制完成后,打钩,退出草图编辑命令。再次打钩,退出分割零件命令,这时候我们在三维视图中看到的就是两片墙体,

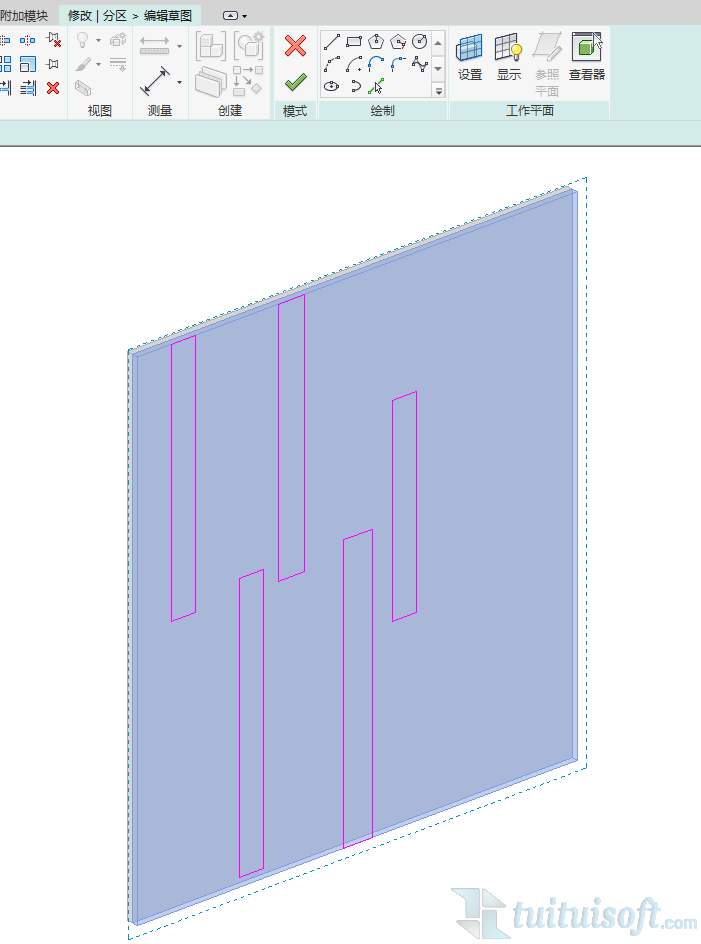

点击其中一片墙体,再次进行分割零件命令,编辑草图的时候,要把工作平面设为墙面,随后,我们就可以在墙体上把凹凸部位绘制出来

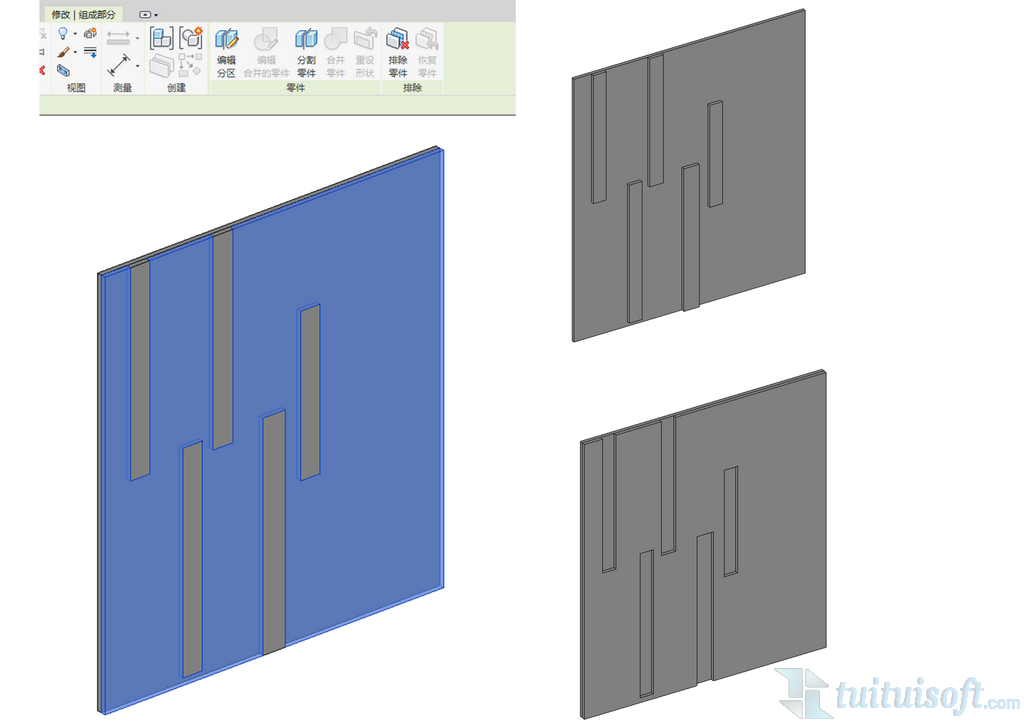

退出编辑后,选择分割好的零件,这时候我们就可以应用排除零件命令将凹陷部位的零件删除,我们就可以得到我们想要的造型了。


看完这个小教程之后,对于运动revit做造型的方法你是不是有了新的认识和思路呢?运用零件命令可以快速得对局部的造型快速进行处理,而且不止对于墙体,在屋面,柱子,楼板上我们都可以灵活地运用零件命令去做一些特殊的效果呢!我们网站在这方面也有许多针对性的课程哦~持续关注的你一定知道的啦~快快去学习吧~~~
