在进行模型外装饰绘制的时候经常会出现有条纹的墙体造型，狗蛋总结了三种绘制方法跟大家交流一下

常见的带有条纹造型的墙体有以下两种

首先，我们来讲讲第一种，绘制这种墙体一般有两种方法：

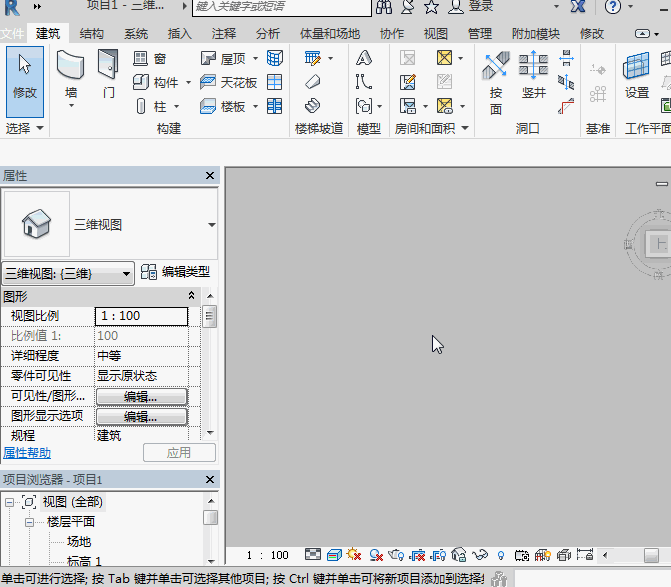

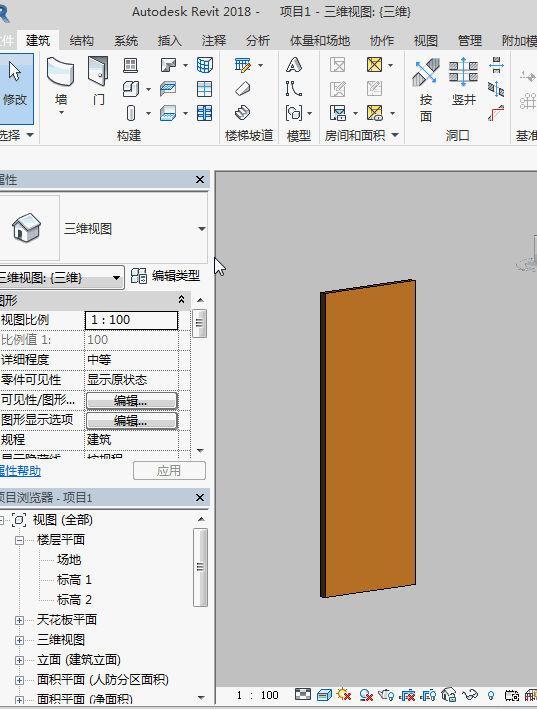

1. 使用分隔条直接在墙体上进行放置

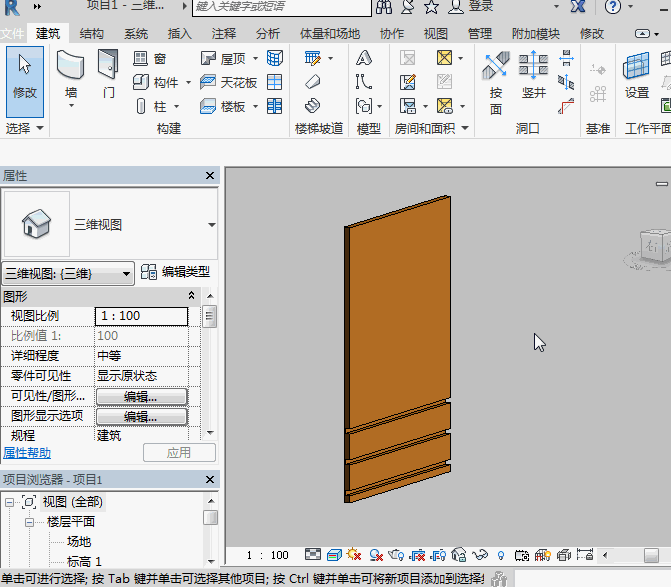

2. 直接在墙体中进行分隔条添加

这种方法与第一种方法的区别在于，这种方法是将分隔条与墙体合成一个整体，在绘制其他墙的时候也可以自带分隔条而不需要每一面墙都去添加

接着，我们来讲讲第一张图片中的第二种带条纹墙体的绘制方法

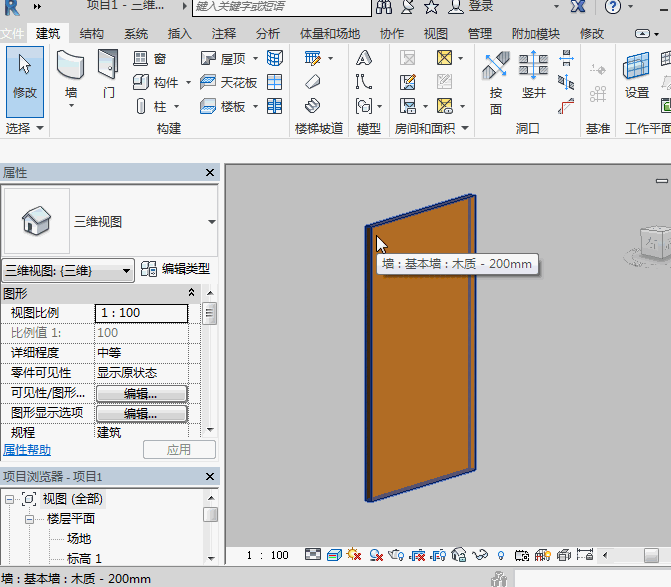

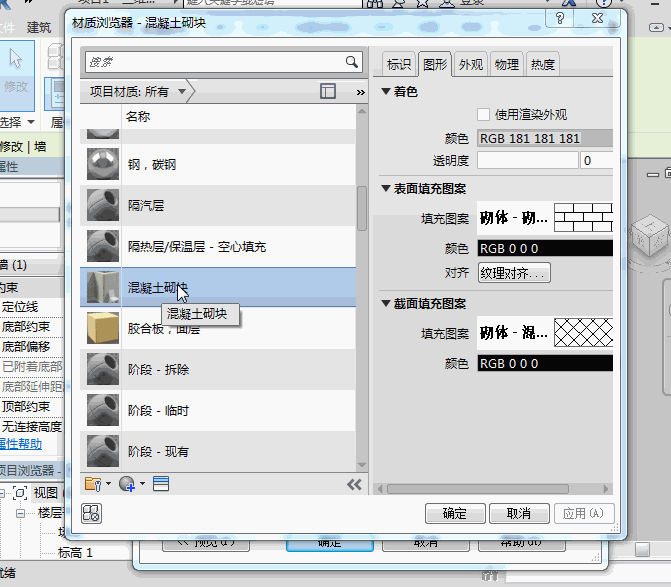

1. 任意绘制一面墙，进入编辑类型进行结构材质的修改

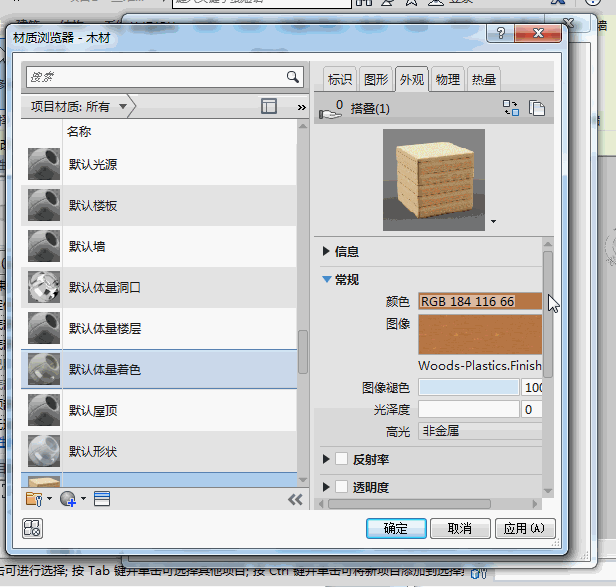

2. 在外观材质库中寻找合适的材质

为什么要选择合适的材质呢，因为有些材质的特性中不包含“凹凸”这一项

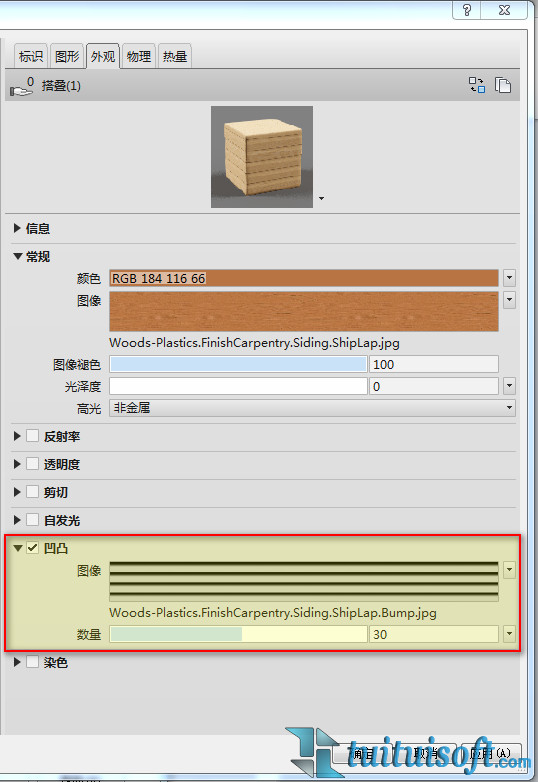

3. 接着，找到“凹凸”这个选项进行设置，确定好我们需要的图像

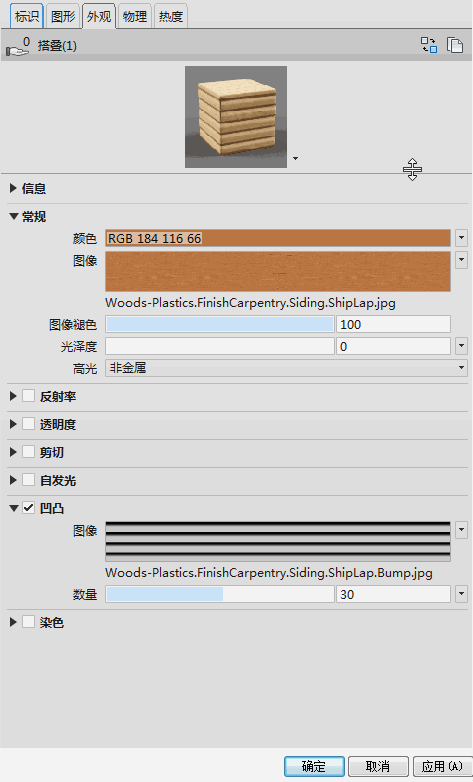

4. 然后，通过“图像”下方的“数量”调整好凹陷的深度

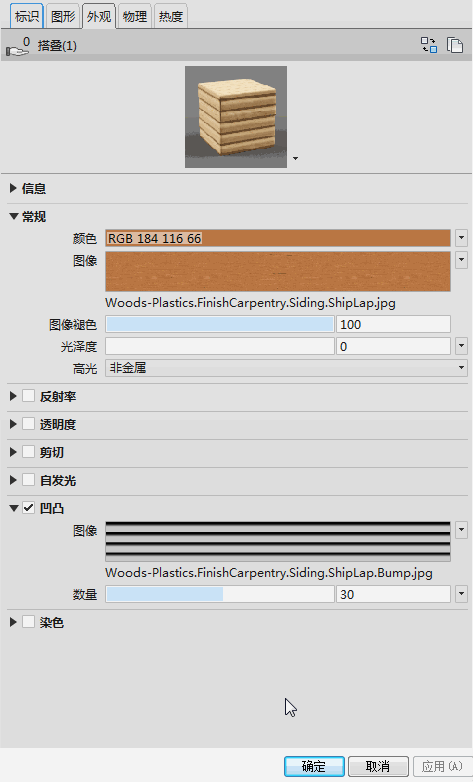

5. 最后，在图像中修改每个条纹的宽度

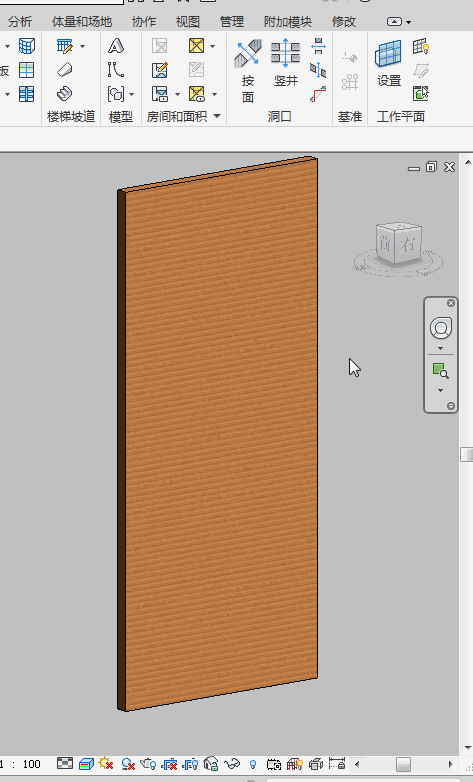

我们先看看原始宽度下条纹的样式

然后修改它的宽度

这就是绘制条纹墙体的三种方法

OVER~
