现在，您可以为正交视图创建 BOM 表。管道、管道支撑和设备都将列在正交 BOM 表中。

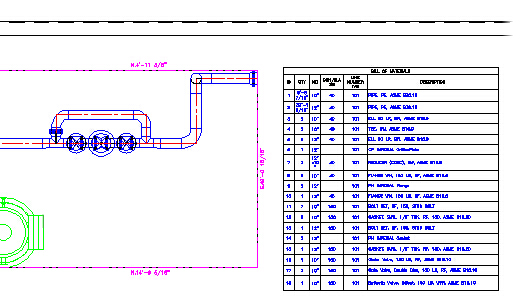

您可以将 BOM 表插入到正交图形中。

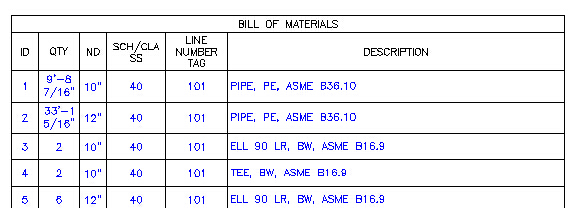

BOM 表将列出正交视图中的项目。

您可以使用“表格设置”指定编组和特性（列）。您还可以指定是否包含切割列表。

正交 BOM 表样式

正交设置（包括新的 BOM 表设置）存储在项目“正交样式”文件夹中。您可以通过将样式文件夹复制到其他项目来共享它们。

等轴测 BOM 表和正交 BOM 表

对于表列和编组，正交 BOM 表设置类似于等轴测 BOM 表。与 ISO BOM 表类似，表格设置可与标题栏一起保存。

与 ISO BOM 表不同，绘图和表格区域不受支持。

为图形模板添加BOM表表格

在“项目设置”中，您可以在正交标题栏中设置 BOM 表。如果将 BOM 表样板（空表）放置在标题栏中，新正交图形将不提示输入位置或尺寸。
