在revit里构件明细表相信很多人都会做，但是如果在明细表里显示出构件的外观图片呢？那该如何做？以柱子为例：

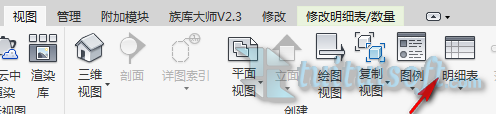

首先在视图工具栏中点击“明细表”下拉并选择“明细表/数量”：

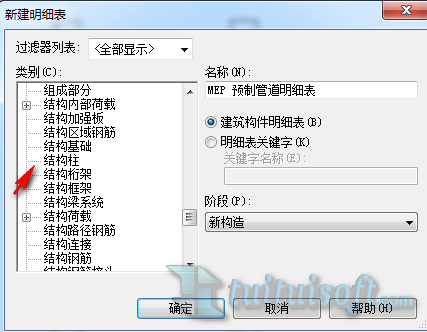

接着在过滤器的下方里的“类别”中选择相应的构件。比如“结构柱”：

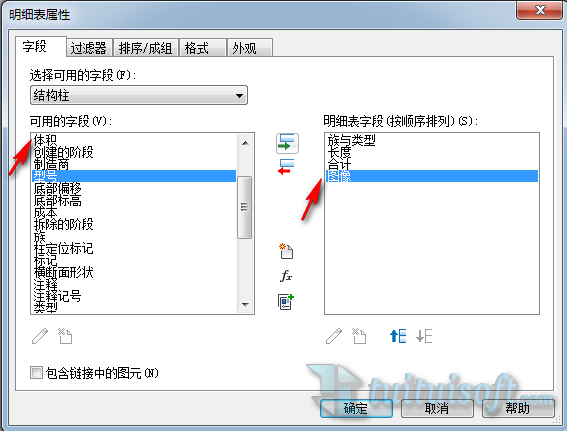

在明细表中的“可用字段”里选择相应的参数，在明细表字段里可以选择“图像”或“类型图像”（两者有差别）参数：

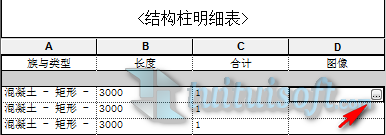

回到三维视图里截图“构件的形状”并将截图好的构件图片放置明细表中，回到导出的明细表中点击图像下方的几个小点点：

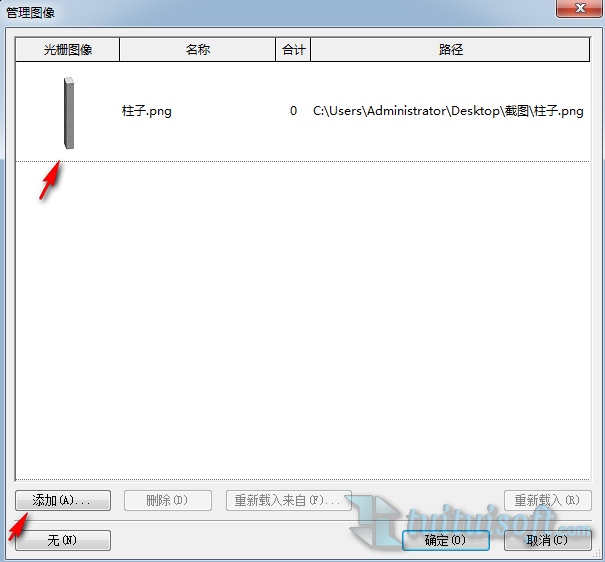

进入管理图像的界面里点击“添加”之前截图好的构件图片：

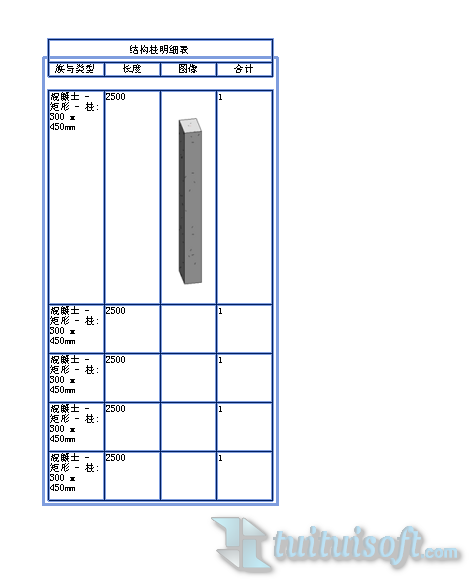

添加构件的图片后在明细表的图像栏里就有之前添加好的图片名称，若想看到图片，在图纸里如何显示出来？在视图工具栏里点击新建“图纸”后在项目浏览器里将“明细表/数量”中的构件明细表拖进图框里放置：
