大家都知道，在Revit当中，在进行梁和支撑的创建的时候，使用的都是梁族，但是作为支撑的时候，它的可变性会更大，那狗蛋今天就来讲讲作为梁和支撑时它们的区别。

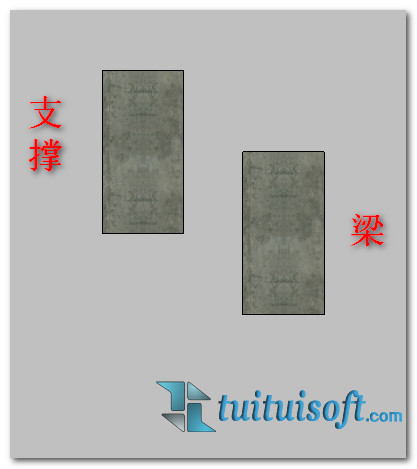

①首先是定位，在相同标高处绘制出的梁和支撑高度是不一样的

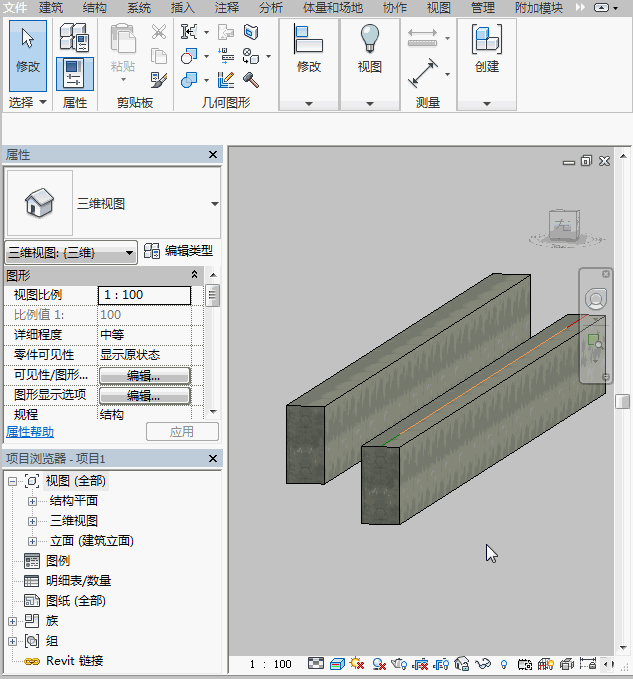

因为支撑的定位点在梁族的中心线上，而梁的定位点在梁族的顶部
②接着是使用方法

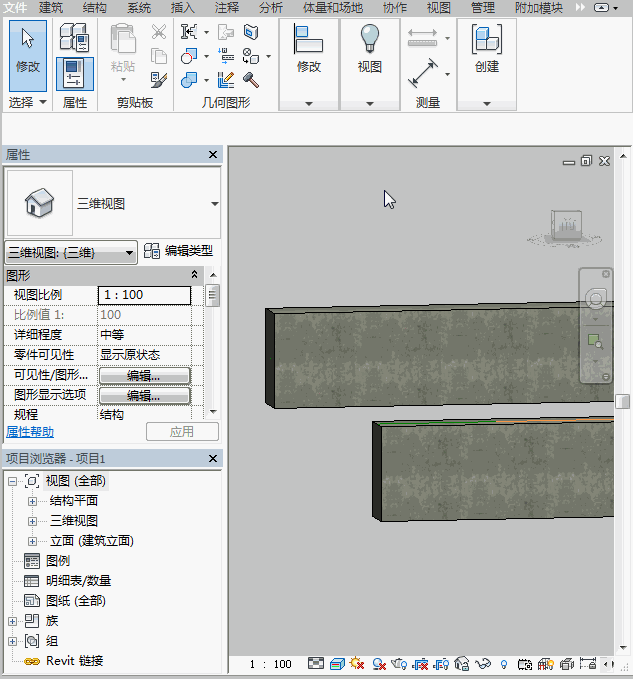

在属性栏当中，梁的参照标高在进行创建之后就固定了；而支撑的参照标高是可以进行修改的，但是参照标高的修改对于支撑的高度是没有影响的，起始点的附着标高才能对它的高度进行修改

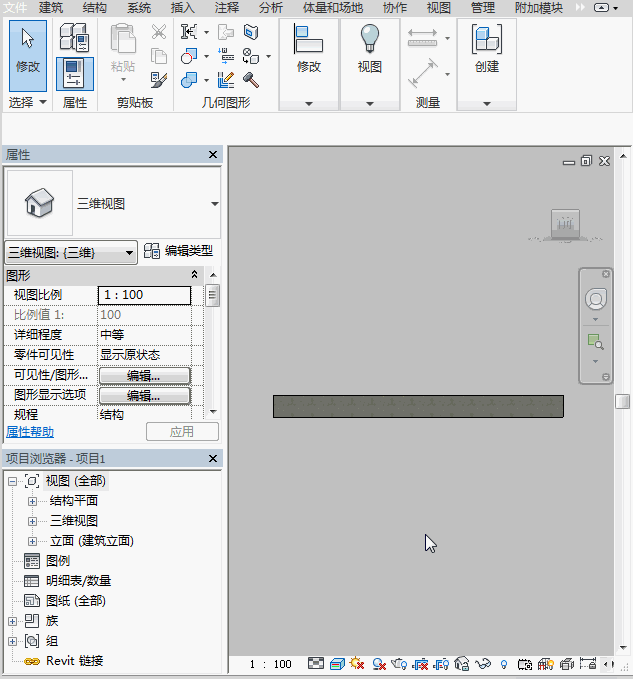

对于高度和位置的调整，梁只能根据参照标高进行起始点的偏移

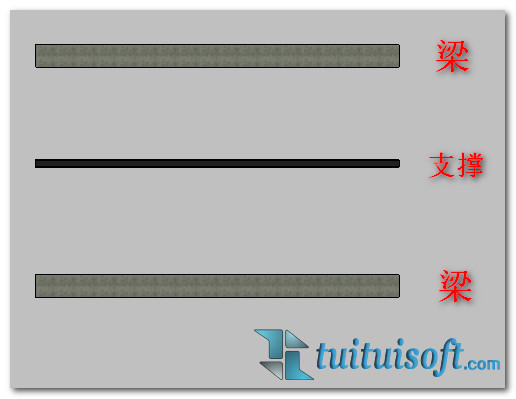

而支撑不但能修改起始点的标高，还能修改起始点附着的高程以及附着位置，为了能让大家更容易看懂，我绘制两根作为确定支撑起始的梁，并将支撑修改为与梁不同的梁族

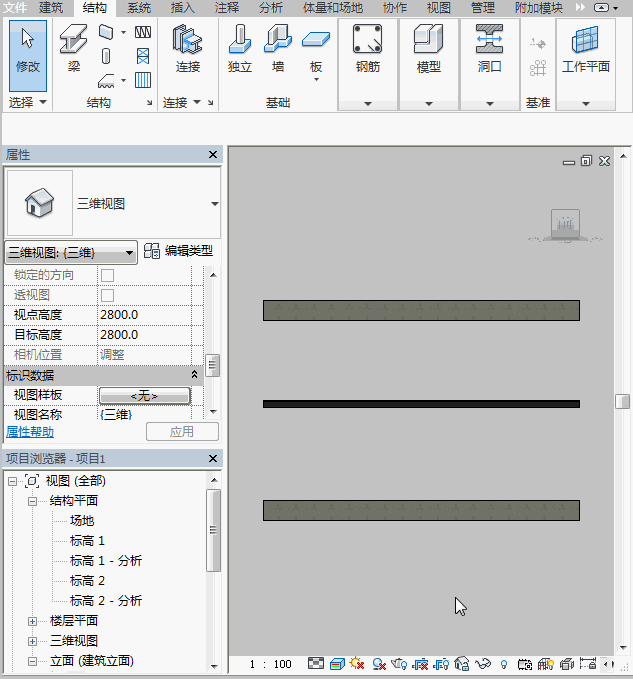

当我们对支撑起点附着标高进行修改并且该标高上有梁的时候，属性中会出现附着类型以及附着距离/比率
OVER~
