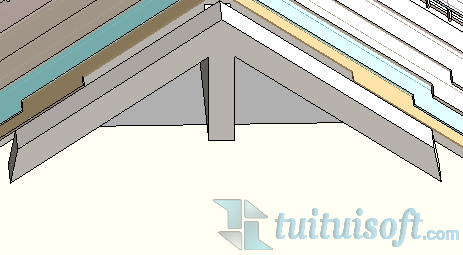

当一根梁的截面是斜截面时该如何去切割？比如以下的图里的梁该如何切割，用零件功能切割该如何实现图上梁的截面形状？
首先绘制一段梁后选择绘制好的梁，在修改工具栏里的创建栏中选择“创建零件”的图标：

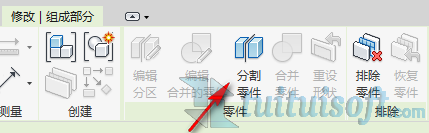

点击“创建零件”后出现有零件功能的组成部分，则选择“分割零件”：

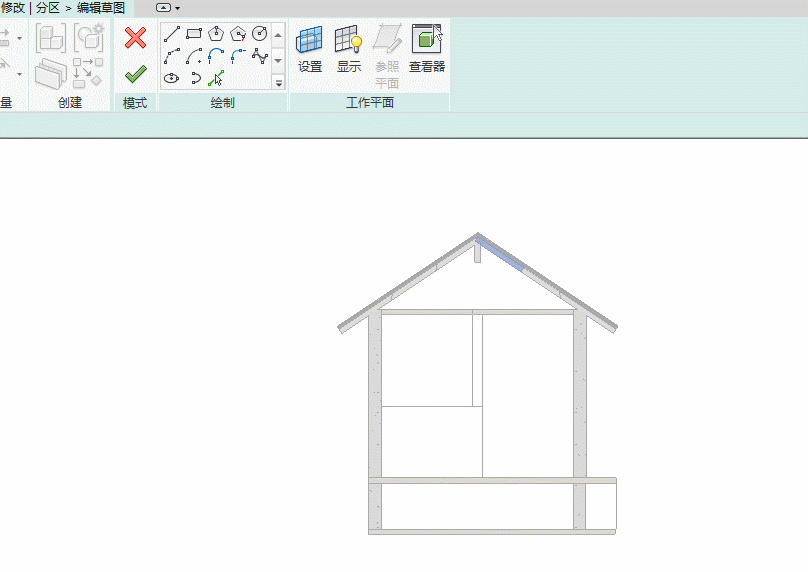

接着编辑草图，在绘制草图前应设置一个切割梁工作平面。在修改工具栏里选择“设置”工具后选择“拾取一个平面”。
工作平面设置好接下来则编辑草图：

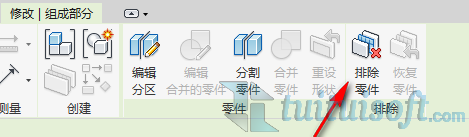

草图编辑完成后回到三维视图里查看发现还没有切割成，选择之前切割好的梁的形状，在修改工具栏里选择“排除零件”则就完成了切割。
