在我们实际设计中，可能需要转换一些以前用CAD绘制的图纸，这部分图纸里的导线没有任何导线信息，如何将他们转换成ACE识别的导线类型呢?
其实软件已经充分考利到用户的需求，在转换工具选项卡的工具选项板可以找到对应的工具进行转换！
步骤：
1、切换工作空间为ACADE二维草图与注释工作空间（若你的是经典工作空间的话）

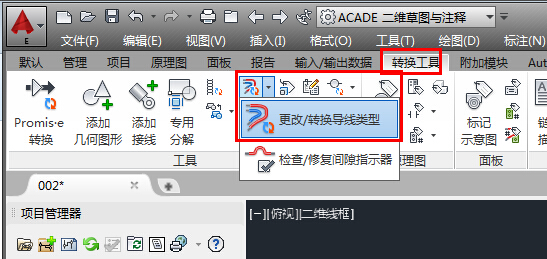

2、切换到“转换工具选项卡”

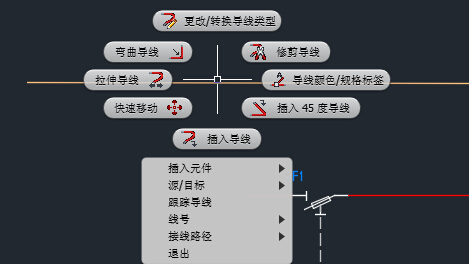

3、找到“更改/转换导线类型”命令

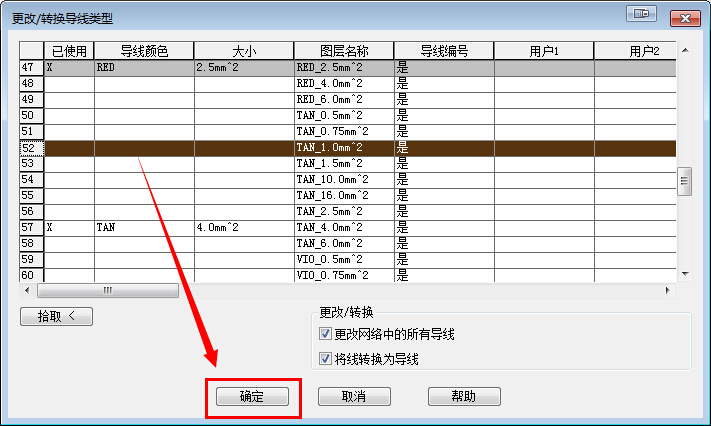

4、选择导线类型
5、选择需要转换的直线....
6、完成转换查看转换后的导线
