每天都在接受甲方霸霸爱的教育。

  今天的甲方爸爸说，小A啊，你这个幕墙竖挺和我们的实物很不一致，我们的幕墙要有纯净素雅的高大上的性冷淡风，营造一种纤细感，你怎么能够给我整一个乡村粗犷大落地窗呢！年轻人做事怎么能够这么敷衍呢！给你五分钟，赶紧给我改过来！

  好吧，你是霸霸，你说的都对,还好我已经在腿腿网上GET到Revit自定义幕墙竖挺怎么做。但想到天涯海角可能还有和我一样被霸霸疼爱的少年，我的正义感催促写下这篇教程！

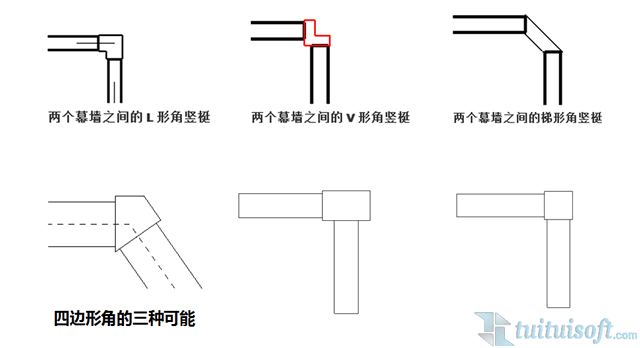

  在Revit中竖挺的类型从形状上可以分为圆形，矩形，梯形角，四边形角，L和V角这五种类型，其中圆形和矩形的轮廓可自定义，梯形角，四边形角，L和V角独属于角竖挺，由于转角竖挺的轮廓会根据转角角度变化，因此不可自定义。

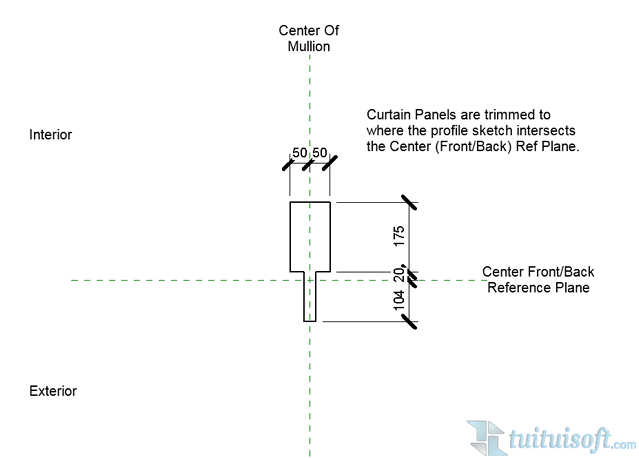

  自定义的幕墙竖挺的轮廓可以先在“公制轮廓—竖挺”族中描好竖挺造型的外轮廓，这个外轮廓需要是一个封闭的图案，并将这个族文件保存为“幕墙竖向竖挺”。

  将这个轮廓族载入到项目中，接着就可以使用它来定义幕墙竖挺了。由于转角竖挺的轮廓是不可自定义编辑的，因此，在幕墙类型的选择中我们选用的是矩形竖挺这个和新建轮廓比较类似的竖挺类型。

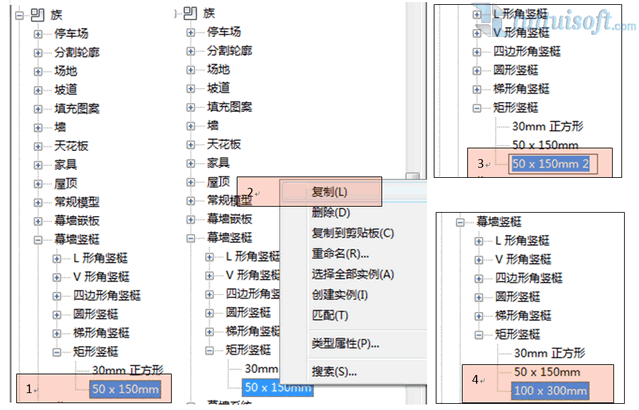

  在浏览器面板中找到“族”—“幕墙竖挺”—“矩形竖挺”—“50 x 150mm”，单击右键，在弹出的窗口中选择复制，并修改新类型名称为“100 x 300mm”。

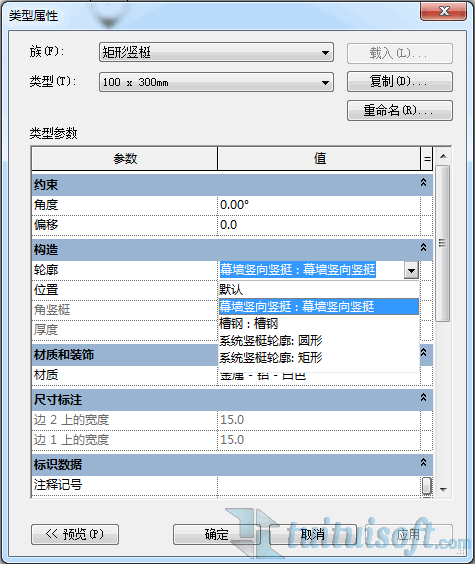

  双击创建的“100 x 300mm”的矩形竖，进入类型属性编辑窗口中，在构造参数组中，将轮廓形状替换成导入的“幕墙竖向竖挺”，单击确定完成竖挺类型设置。

  到这里自定义幕墙竖挺就创建完成了，接着让我们来实验下，换上自定义的幕墙竖挺后，玻璃幕墙真的有“纯净素雅的高大上的性冷淡风和纤细感”了么？

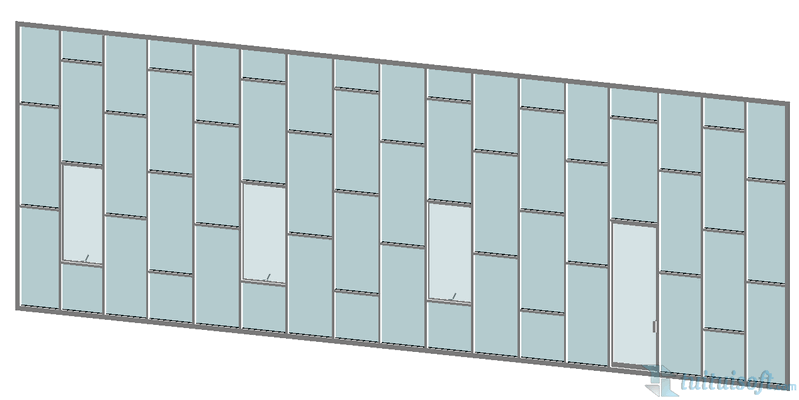

  首先是被甲方爸爸嫌弃一万分的偷懒用的项目自带竖挺做的幕墙：

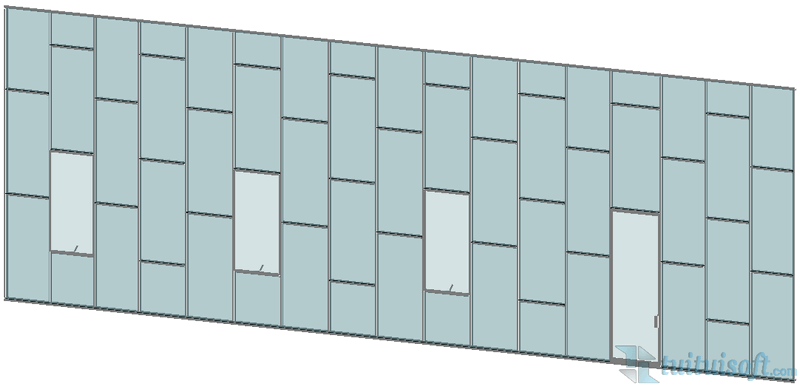

  接着这是应用了新的幕墙竖挺后呈现的效果：

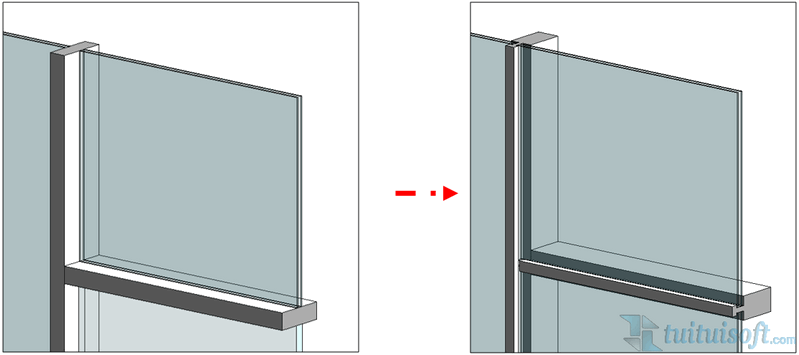

  虽然整体看起来好像只有一个瘦身的效果，但是看节点细部的时候，可以得到更多细节。

  感谢甲方霸霸对我的关爱和教育，我感觉自己又进步了，又能为霸霸通宵达旦地奋斗了呢。
