在revit中绘制轴网常遇到的问题以及如何解决

发布于:2017-09-09 15:42:44
首页/技术分享/Revit
收藏
50869

小夏

更多

  问:


  答:

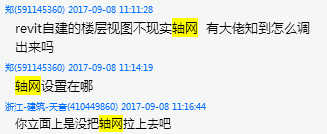

 比如以下的图,在平面图里X轴方向的轴网不见,该怎么解决呢?



  选择项目浏览器中的其中一个立面,进入到立面里选择轴网出现一个小圆圈,点击小圆圈往上拖动到相对应的标高。则平面上就出现了全部的轴网。

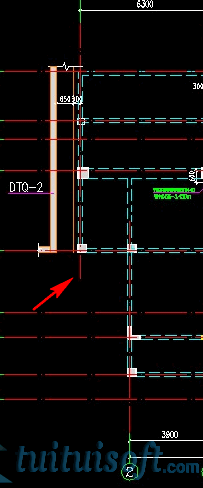

  问题2:在平面图中绘制的轴网为什么中间部分没有?


  答:

 主要是在类型参数里的轴网中段系统默认的是“无”则需要去修改,则选择轴网在属性工具栏里点击“编辑”,接着出现一个类型属性的框,在类型参数下方的图形中的轴网中段里改为“连续”

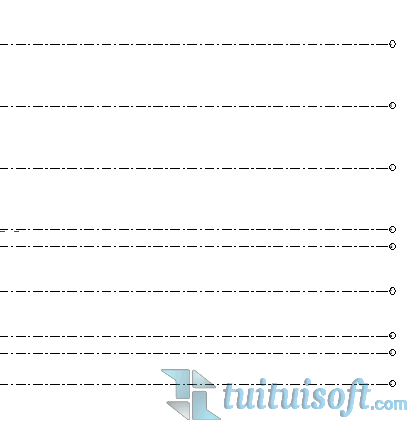

 问题3:轴网的一边没有轴号该怎么调


  答:

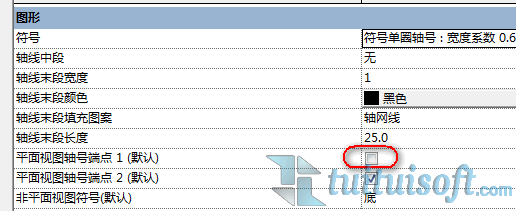

 选择轴网在属性工具栏里点击“编辑”,接着出现一个类型属性的框,在类型参数下方的图形中的平面视图轴号端点1(默认)里把“勾”取消。

 小编补充:其实轴网在平面图或者立面图的表示方法的修改都是在轴网的属性栏的编辑类型参数里改,比如:轴网的线型是“点画线”则修改在轴网末段的填充图案为“点画线”。在立面视图,轴号在“底部”的,也是在类型参数里的非平面视图符号(默认)里把顶改为“底部”等。
