【狗蛋分享】如何创建出正确梯面数和正确高度的楼梯

发布于:2017-12-12 15:01:36
首页/技术分享/Revit
收藏
21721

曾子桑

更多

许多旁友在绘制楼梯的时候都会遇到一个问题—为什么我绘制出来的楼梯个数跟图纸

对不上??当个数对的上的时候高度又对不上了!!


今天狗蛋就给大家讲讲如何绘制出正确个数的楼梯


首先,大家要知道楼梯和平台的关系:在Revit中,系统默认所需梯面数=楼梯梯面数+平台


接着,大家要知道的是【以梯面结束】的用法:勾选=最后一级默认为楼梯平台

                                          不勾选=最后一级默认为楼梯梯段


最后,我给大家做个示范,如何创建正确的楼梯梯面数



假设我需要绘制10级的楼梯,分为带平台和不带平台两种:

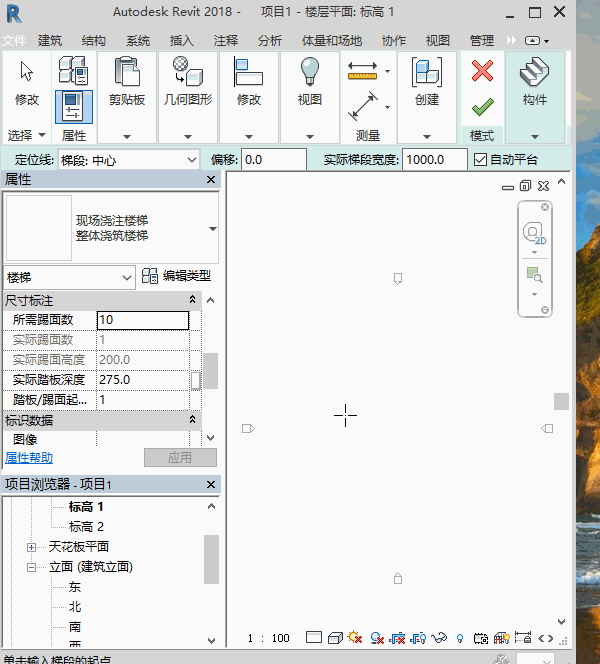

1. 带平台,直接设置好所需梯面数10然后进行绘制就可以了

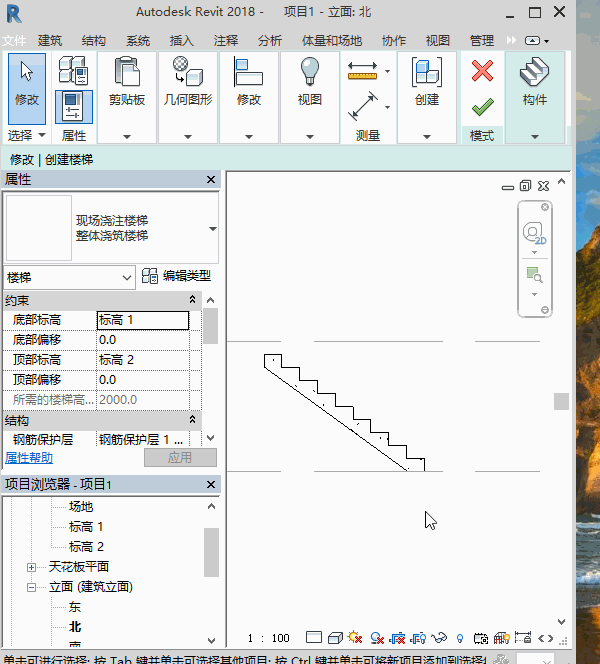

2.  不带平台,设置好所需梯面数10然后进行绘制,绘制出梯段之后将【以梯面结束】取消勾选


这时候大家会发现他实际梯面数少了一级,而且高度是不对的,我们拖动梯段,使它继续向上创建出一个梯段



这样,我们所需要的楼梯就被创建出来了。


PS.要注意的一点是如果是多段楼梯创建,在进行【以梯面结束】取消的时候必须绘制完一段梯段就设置一次,不能全部创建完之后统一设置哦~


OVER~
