Revit2019新功能之基于规则的视图过滤器

发布于:2018-05-07 16:37:39
首页/技术分享/Revit
收藏
10742

小夏

更多

Revit2019出来了,那么Revit2019的新功能有哪些呢?新功能有很多,但是小编的印象中只记得基于规则的视图过滤器这个新功能。下面小编就来分享下在Revit2018Revit2019的规则视图过滤器中各有哪些区别呢?

腿腿教学网-Revit2019新功能之基于规则的视图过滤器

图为Revit2018过滤器界面

腿腿教学网-Revit2019新功能之基于规则的视图过滤器

图为Revit2019过滤器界面

下面小编以结构剪力墙体为例来分享Revit2019的规则过滤器与Revit2018的规则过滤器有哪些不同的地方:

首先在工具栏中的视图面板中点击“可见性/图形替换”或者直接输入快捷键“vv”,打开可见性/图形替换后点击“过滤器”模块,接着点击过滤器模块下方的“编辑/新建”

腿腿教学网-Revit2019新功能之基于规则的视图过滤器

接下来点击新建过滤器的小太阳符号,并赋予相应的名称比如“墙”,接着在过滤器列表中勾选上“墙”

腿腿教学网-Revit2019新功能之基于规则的视图过滤器

接下来就开始定义它们的过滤器规则,这时候可以发现在Revit2019中过滤器的规则更新为AND(所有规则必须为true)与OR(任何规则可能为true)这两个规则条件同时可以添加多个规则和规则集并能为每个规则集中的每个规则指定参数、运算符与值。

Revit2018中的过滤器规则条件并没有分的那么细,而且规则只有三个,不能够继续的添加也没有集合规则。

腿腿教学网-Revit2019新功能之基于规则的视图过滤器

图为Revit 2019过滤器

腿腿教学网-Revit2019新功能之基于规则的视图过滤器

图为Revit 2018过滤器

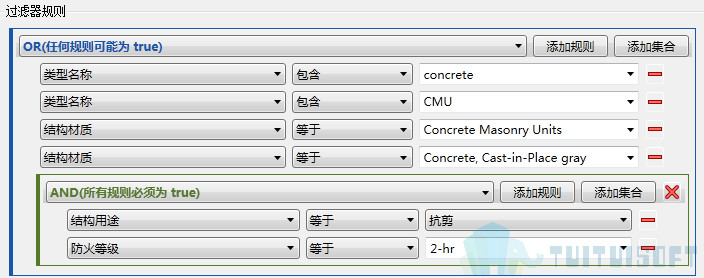

同时Revit2019中的过滤器还添加了嵌套的规则集。那么对于嵌套的规则集有两种可能性,但是哪一种是能够达成我们想要的目标呢,下面小编与大家一起来研究下,第一种是以嵌套在AND规则集内的OR规则集创建以下的过滤器是不会达成目标的。(OR类型名称包含混凝土和CMU;结构材质等于混凝土砌块和混凝土现场浇注灰色),此过滤器为获得所需要的结果,它只能识别混凝土墙和任何具有2小时防火等级的剪力材料制成的墙。

腿腿教学网-Revit2019新功能之基于规则的视图过滤器

第二种使用嵌套ORAND就可以达成目标。要先识别该模型中所拥有的2小时的防火等级并且由混凝土制成的剪力墙。所以必须从AND规则集开始并在其中的嵌套OR的规则集。

腿腿教学网-Revit2019新功能之基于规则的视图过滤器

所以得出一个结论:在有嵌套规则集时,必须按正确的顺序以及相应的嵌套谨慎的使用ANDOR条件。同时要仔细考虑所要实现的目标以及如何以最佳的方式识别模型中的图元。
