龙骨是装修的骨架和基材,使用非常普遍。今天就来教大家制作下图的50副龙骨。学会制作龙骨的方法与步骤,其他的龙骨也能对应的制作出来。

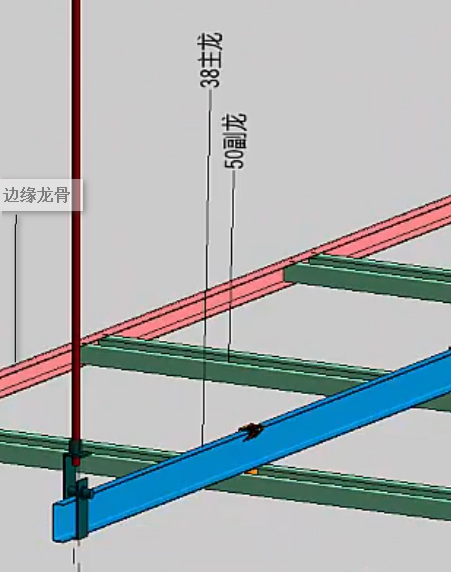

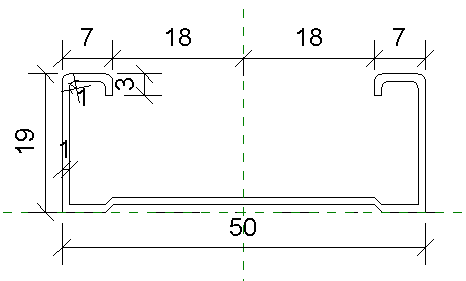

下图为50副龙骨的侧视图。



1.制作思路:使用“基于线的公制常规模型”族模板。

2.打开“左视图”,利用拉伸命令绘制50副龙骨的轮廓。

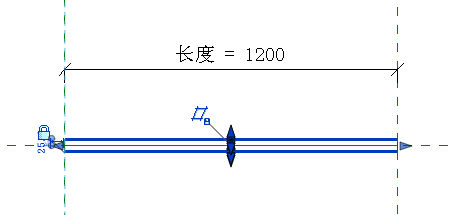

3.打开“参照标高”视图,拖动龙骨长度与标注一致并锁定,如图。

4.保存。
