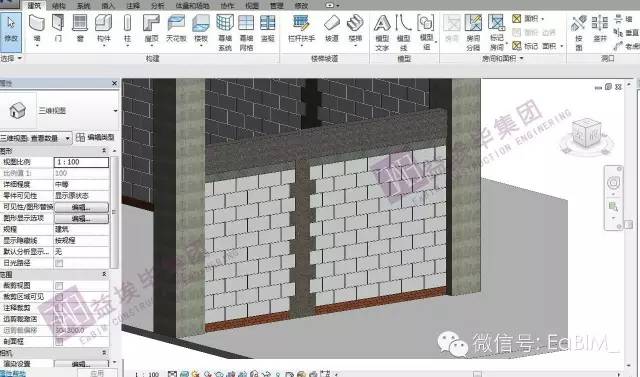

Revit是一款用于建筑设计和绘图的软件，它可以帮助我们将建筑设计转化为具体的图纸。在Revit中，我们可以使用排砖图来展示地面铺砖的方式和效果。下面是如何绘制Revit排砖图的步骤。
1. 打开Revit软件并创建一个新的项目。选择一个合适的模板文件，比如“建筑设计模板”。
2. 在项目中创建一个地面铺砖的平面视图。选择视图标签，然后选择“平面”视图。选择一个适当的缩放比例，以便在绘制过程中能够清晰地看到细节。
3. 在平面视图中，选择“绘制”工具栏中的“线”工具。在Revit中，我们可以使用线工具来绘制砖块的边界。
4. 使用线工具在平面视图上绘制砖块的边界。根据需要，可以绘制不同形状和大小的砖块。可以使用直线、弧线和多边形等工具来绘制不同的图形。
5. 绘制完一个砖块的边界后，选择“补全区域”的工具，然后选择砖块的边界线。这样Revit会自动将砖块的边界闭合，并生成一个填充区域。
6. 重复步骤4和步骤5，直到绘制完所有的砖块。可以根据需要在平面视图中添加不同形状和大小的砖块。可以使用复制和粘贴功能来快速绘制相似的砖块。
7. 绘制完所有的砖块后，选择“注释”工具栏中的“注释”工具。使用注释工具在砖块上添加文字或标记，以说明每个砖块的属性或材质。
8. 在平面视图中添加必要的尺寸和标注，以便在施工过程中能够准确地实现设计。
9. 保存并打印或导出Revit排砖图。可以选择适当的打印尺寸和比例，以确保输出的图纸清晰可见。
总之，使用Revit可以轻松绘制排砖图，而且可以根据需要添加详细的注释和标注。Revit提供了丰富的绘图工具，使得绘制过程简单而高效。通过绘制Revit排砖图，我们可以清晰地展示地面铺砖的布局和效果，为建筑设计提供更好的参考。
