Revit是一种流行的建筑信息模型（BIM）软件，它提供了一种绘制基坑图的简单而强大的方法。下面是一些在Revit中绘制基坑图的基本步骤：
1. 创建一个新项目：在Revit中打开一个新项目，选择适当的模板并命名项目。

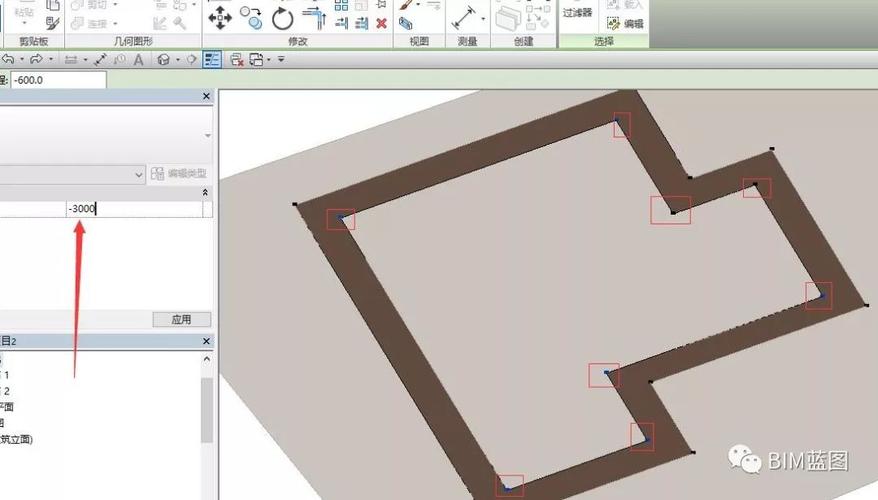

2. 绘制地基：在Revit的平面视图中，使用墙或结构柱工具绘制基坑的轮廓。确保准确地绘制基坑的形状和尺寸。
3. 添加基坑边界：使用基坑边界命令将基坑轮廓转换为基坑边界。选择基坑边界工具，然后单击基坑轮廓的内部和外部边缘，以创建一个封闭的基坑边界。
4. 定义基坑参数：使用基坑边界工具创建基坑边界后，可以定义基坑的参数。例如，您可以指定基坑的深度、宽度和顶部高度。
5. 添加基坑分析：使用基坑分析工具可以评估基坑的稳定性和支撑结构。选择分析工具，然后指定所需的参数，如土壤类型、斜坡角度等。
6. 标注基坑图：在Revit中，您可以添加标注和尺寸以准确描述基坑的尺寸和特征。选择标注工具，并在基坑图上添加必要的标注。
7. 创建剖面图：使用Revit的剖面工具，您可以创建基坑的垂直剖面图，以显示基坑的深度和结构。
8. 添加细节：如果需要细节图来显示基坑与周围建筑物或设备的交互情况，可以使用Revit的细节工具创建这些细节图。
9. 打印或导出：完成基坑图后，您可以选择将其打印出来或导出为图像、PDF或其他文件格式。
总结来说，使用Revit绘制基坑图可以帮助建筑师和工程师更好地了解基坑的形状和尺寸，评估基坑的稳定性，并与其他设计元素进行交互。Revit的强大工具和功能使得绘制基坑图变得简单而高效。
