在Revit中导入标高三角形是一种常见且实用的操作，可以帮助设计师更好地理解和分析建筑环境。下面是一些步骤来帮助您在Revit中导入标高三角形。
第一步是准备要导入的标高三角形的数据。您可以使用不同的软件或测量工具来获取这些数据。确保数据准确无误，并且以您所需的格式保存。
在Revit中导入标高三角形的第二步是打开项目或创建新项目。在项目中，找到“插入”选项卡，然后选择“导入CAD”工具。
导入CAD工具将打开一个对话框，您可以在其中选择要导入的CAD文件。在对话框中，找到并选择您准备好的标高三角形数据文件。
在导入CAD文件之前，Revit将要求您设置导入选项。这些选项将根据您的具体需求和项目而有所不同。您可以选择平移和旋转选项，以便正确放置标高三角形。您还可以调整比例和单位设置，确保数据在Revit中显示正确。

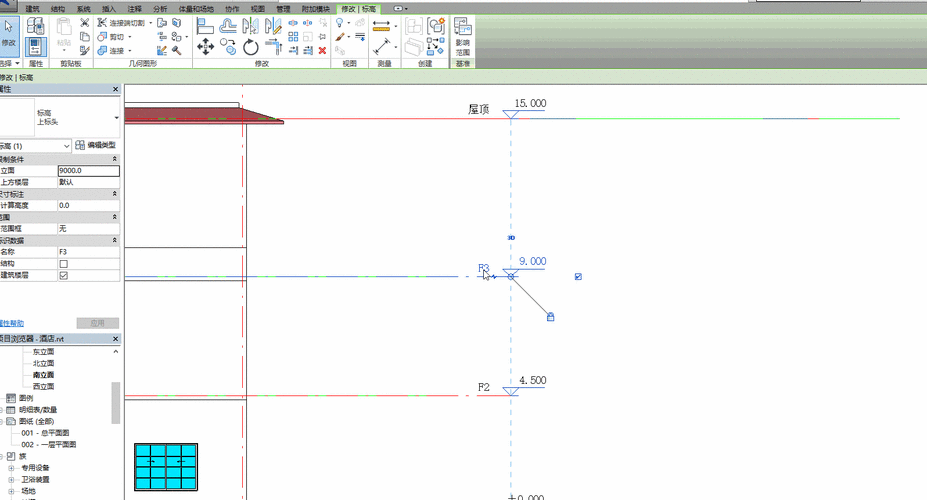

完成设置后，点击“导入”按钮，Revit将开始导入标高三角形。导入完成后，您将在Revit项目中看到标高三角形的轮廓和线条。
不过，需要注意的是，导入的标高三角形将被视为CAD线条，而不是Revit的三维元素。这意味着您可以在Revit中看到标高三角形的形状和位置，但无法直接编辑其属性或应用Revit的建模工具。
如果您希望在Revit中使用标高三角形进行建模或分析，可以将其作为CAD链接的一部分导入。这样，您可以在Revit中使用CAD线条作为参考，然后根据需要创建相应的Revit元素。
总结一下，在Revit中导入标高三角形需要准备数据，打开或创建项目，选择导入CAD工具，设置导入选项，导入数据并在Revit中查看。虽然导入的标高三角形将作为CAD线条显示，但您可以将其作为参考进行建模和分析。
