Revit技巧 | 如何使用Revit在幕墙上绘制门?

发布于:2024-10-27 22:30:01

BIM中文网

更多

Revit是一款广泛用于建筑设计和绘图的软件,它不仅可以绘制建筑的外观,还可以绘制细节部分,比如幕墙上的门。下面将介绍如何使用Revit来绘制幕墙上的门。

如何使用Revit在幕墙上绘制门? - BIM,Reivt中文网

首先,打开Revit软件并创建一个新的项目。选择适合你项目的模板,比如"门窗"模板。

在Revit的项目浏览器中,找到“楼层平面视图”并将其打开。这将是我们绘制门的主要视图。

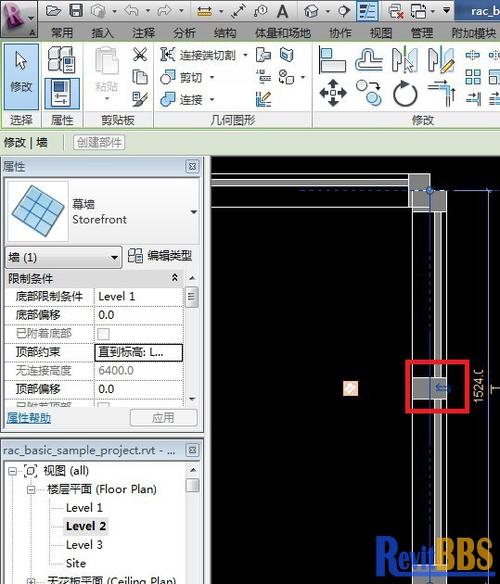

接下来,转到Revit的“建模”选项卡,找到“墙”工具。使用该工具绘制幕墙的墙体。确保选择合适的尺寸和材料,以便与实际设计相匹配。

完成墙体的绘制后,我们需要在幕墙上创建一个洞口,以便安装门。转到“修改”选项卡,找到“剪切洞口”工具。使用此工具选择墙体上的一个点并创建一个门的洞口。

现在我们需要找到合适的门族。转到Revit的“家族”选项卡,选择“加载家族”工具。在弹出的对话框中导航到门族的位置并加载它们。

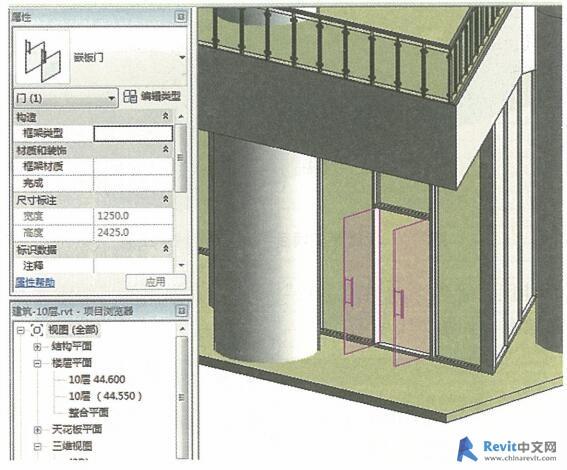

加载门族后,返回到“建模”选项卡,并找到“门”工具。使用该工具在幕墙的洞口上放置门。根据需要调整门的尺寸和定位。

完成门的放置后,我们可以继续进行其他细节的配置,比如门的材料和开启方向。转到Revit的“属性”栏,找到相应的选项并进行调整。

最后,根据需要保存和导出项目。可以将项目导出为图像或者其他格式,以便与其他人分享。

如何使用Revit在幕墙上绘制门? - BIM,Reivt中文网

通过以上步骤,我们可以在Revit中轻松地绘制幕墙上的门。这不仅简化了绘图过程,还提供了更好的可视化效果,以便更好地理解设计概念。
