Revit技巧 | Revit 中项目基点、测量点、内部原点有什么区别？怎么正确使用他们

发布于：2024-11-13 13:20:01

首页/技术分享/Revit

收藏

256

BIM中文网

- 1、内部原点 -

内部原点是内部坐标系的起点，内部原点也称为起始位置。

● 特点：内部原点的位置绝不会移动。

● 位置：创建新模型时，默认情况下，项目基点和测量点均放置在内部原点上。

距内部原点的最大距离：模型几何图元必须放置在距离内部原点 16 公里（10 英里）半径之内。超出该距离范围可能会降低可靠性。

● 应用：通过内部原点定位链接项和导入项

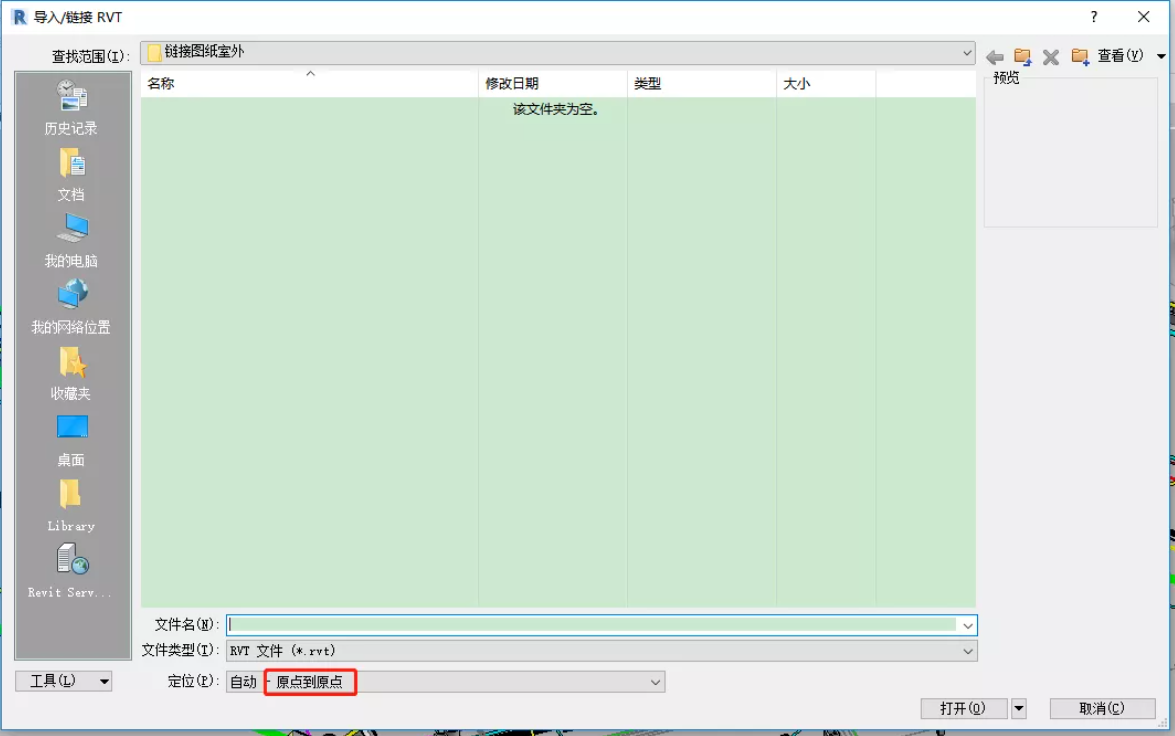

定位选项设为原点到原点（见下图），这里的原点就是内部原点。

- 2、项目基点 -

项目基点定义了项目坐标系的原点 (0,0,0)首次创建 Revit 模型时，项目基点将位于内部原点。

开始项目时，确定项目基点要在模型放置的位置。如果团队合作，确定项目基点的最佳放置位置，以便所有团队成员能从同一参照点开始工作。

● 特点：无法删除项目基点。默认情况下，项目基点仅显示在场地平面视图中。

● 应用：团队合作时如果成员的参照点不同，模型整合时有位移，可以通过在移动项目基点来调整模型的位置，移动前要确定该项目基点被剪裁或未被剪裁（通过单击切换）。

● 区别：就是裁剪状态时模型会跟随移动（模型的局部坐标不变），而未裁剪状态时模型不移动（模型的真实坐标不变）。

若要将项目基点返回到内部原点，请对其取消剪裁，然后使用“移动到起始位置”工具。

- 3、测量点 -

指定测量点为 Revit 模型提供真实世界的关联环境，测量点代表现实世界中的已知点。

● 应用：

1、为模型提供定位参照，是相对于真实世界的定为参照，可以设置合理的测量点；

2、链接模型等其它场景；

3、重新定位模型。

相对于测量坐标系移动模型(详见下图)。通常可能会在以下情况执行此操作，例如测量点已正确定义，但模型却位于相对错误的位置。重新定位模型与移动已剪裁的项目基点具有相同效果。但是，借助模型中的任何参照直观地进行移动，而不必使用项目基点来移动模型。
