问题：在单元式住宅体系中，轴网的使用主要是对尺寸标注的影响，如果要将子文件链接到父文件中，需要隐藏轴网，这样与轴网关联的尺寸标注就会消失。
关于尺寸标注与轴网隐藏方式的关系：

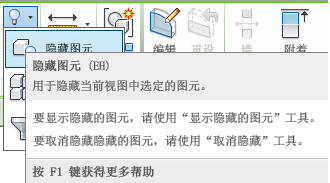

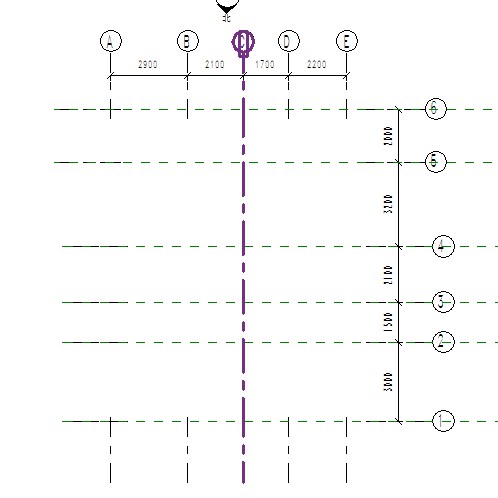

当使用图元隐藏，尺寸标注不会消失，如（图-1）所示。

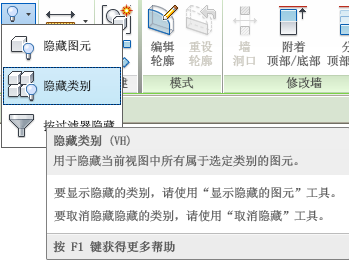

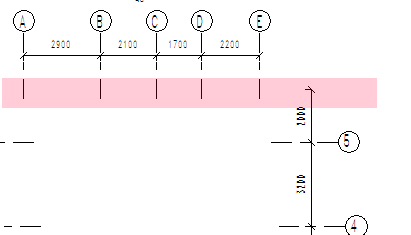

当使用类型隐藏，如（图-2）所示，尺寸标注消失。

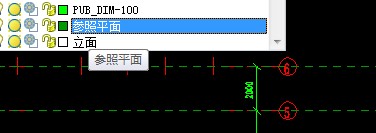

引用参照平面替代子文件中的轴网，参照平面在布局打印的时候不会显示，导出CAD后也有图层相对应，使用起来比较方便，如（图-3）所示。

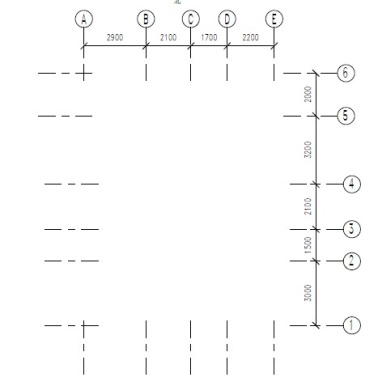

PDF格式的打印预览参照平面消失，如（图-4）所示。
