Revit自带的管件和配件相比项目上实际用到的类型极为有限，我们经常要去找一些现成的族来套用，但往往会有些问题和偏差，又或是不理解里面的参数意义，无法充分发挥其作用！今天，我们就来深入了解一下各类弯头族的制作方法和原理。
1.新建弯头族

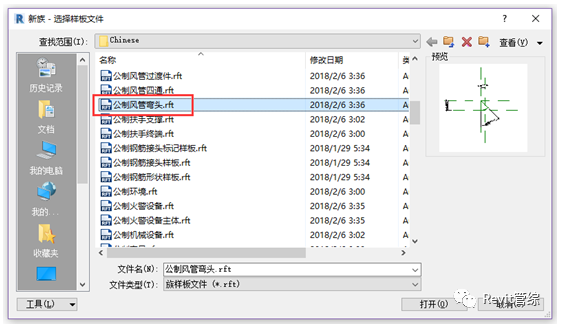

首先新建一个族文件，样板选择“公制风管弯头”：

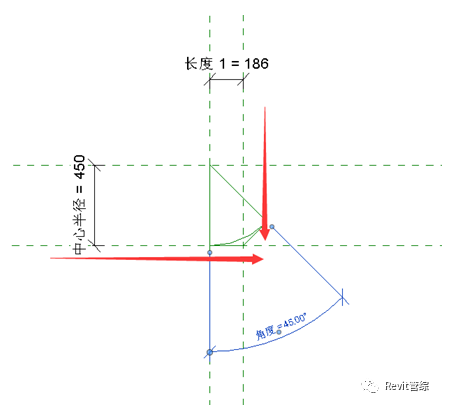

样板楼层平面中，已创建了4条参照平面，其中两条为定义原点和中心所用。
注意：自己创建的参照平面，默认都应该定义为“非参照”，我们自己建族或修改他人族模型的时候问题经常就出在这里：
对比完成后的族平面我们可以看到：
原点通常不是内径也不是外径位置，而是管中心的延长线。

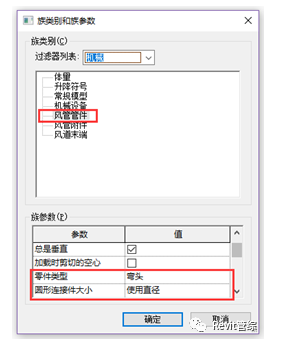

另外我们还需确认族类别参数是否正确，确保是风管弯头，使用的是直径还是半径：
2.修改族类型参数
下面我们开始设置族的类型参数，其实建族的过程也是一种管件设计的过程，所以做法并不是唯一的，例如采用用直径或半径都是两种做法。
我们推荐提前先考虑好整个族的建模思路，先设置完参数再创建实体。
（当我们对建族程度足够熟练时这样更为方便）

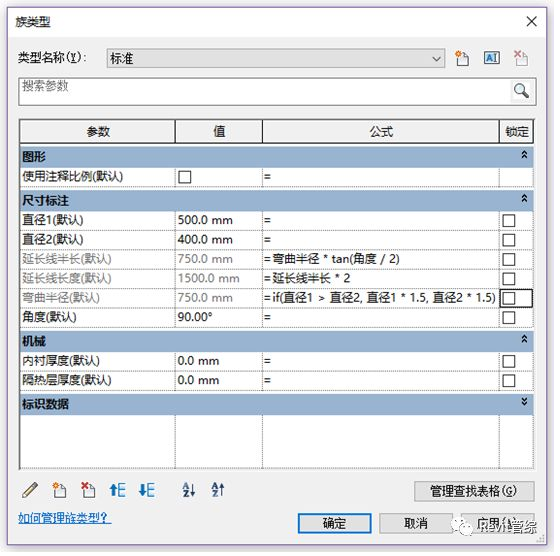

1）将“长度1”改为“延长线半长”，“中心半径”改为“弯曲半径”
样板族中的“弯曲半径”是固定值，我们改为：if(直径1>直径2,直径1*1.5,直径2*1.5)
附表《GB50738-2011通风与空调工程施工规范》风管弯曲半径：

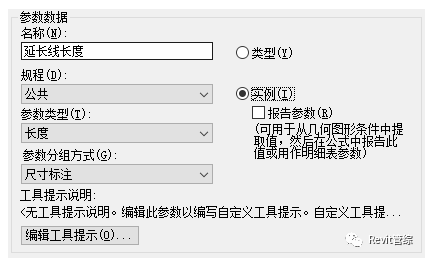

2）添加新长度实例参数“延长线长度”=“延长线半长”*2
在算量时弯头计入延长线中的长度应是两侧至延长线交点的长度：
该尺寸可以用于后期统计管长，方法参考往期分享——《Revit机电明细表技巧（二）统计管件长度》。

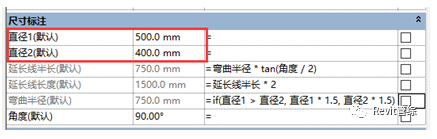

3）添加风管尺寸实例参数“直径1”和“直径2”，设置不同的默认大小便于观察区别：
3.创建放样融合
由于是变径弯头，我们使用“放样融合”形状来创建模型：

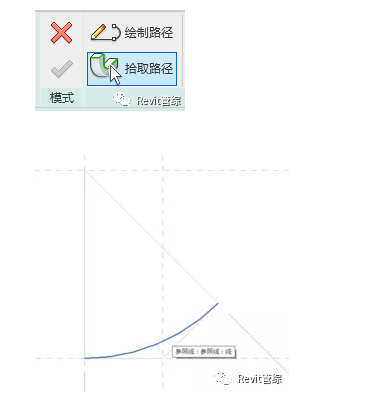

拾取模板中的弧形参照线作为路径（当然我们还可以手动绘制曲线作为路径，但要做好和参照面对应的约束），勾选完成：

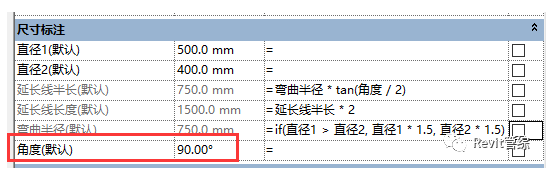

开始编辑轮廓之前，先将默认角度改为90°：

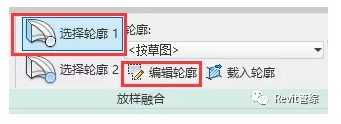

选择轮廓1，编辑轮廓
选择左立面视图（若出现前、后立面视图时，我们先编辑轮廓2）：

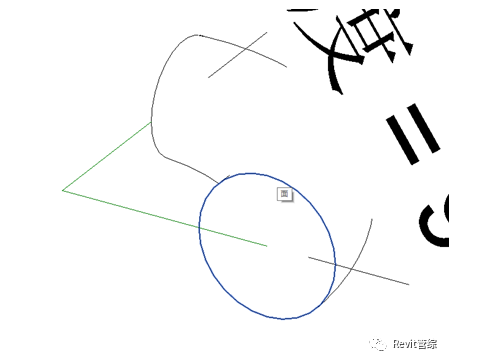

在红色高亮的中心点上绘制圆形：

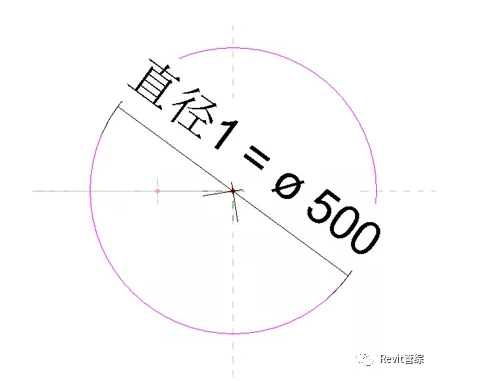

添加直径标注，标注关联参数“直径1”，勾选完成：

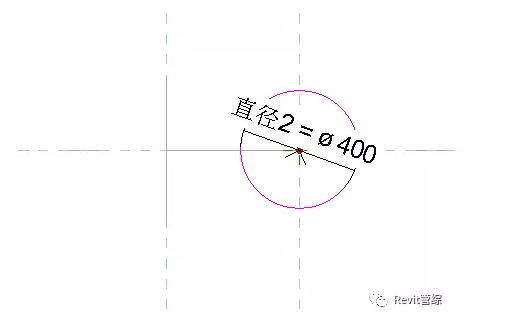

同样的方式创建圆形，并关联参数“直径2”，勾选完成：

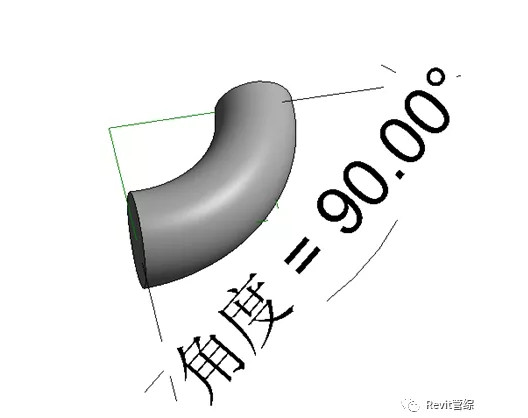

勾选完成编辑融合放样，基本的模型已经有了：

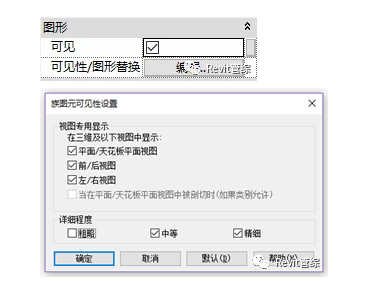

然后设置放样融合的可见性：
将族的默认角度改回45°：
再创建一条与放样路径重叠的模型线，作为粗略时的单线显示：
设置中心可标记可见，仅在粗略下显示：

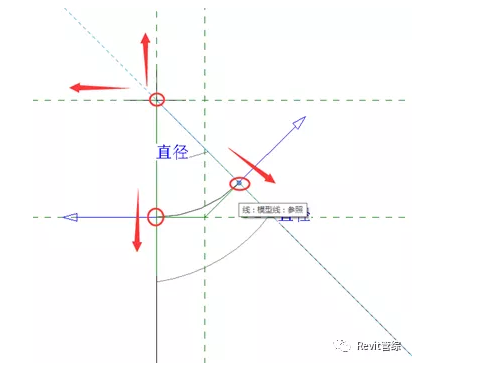

使用AL命令将圆心与相交的两个参照平面对齐并锁定；
使用AL命令将圆弧端点与各自相交的一个参照平面对齐并锁定，注意按Tab显示出小圆点并确保对齐的是弧线的端点，可以通过修改弯头角度来测试正确性：
4.添加连接件
最后我们来添加风管连接件，这也是管件族创建的关键所在（容易出错的地方）。
首先我们选择风管连接件：
在弯头两侧的面上分别添加一个连接件：
注：必须捕捉在融合放样体的轮廓面上，可以按Tab键切换捕捉，否则会出错。
选中连接件，将造型设为“圆形”，系统分类设为“管件”：
点击数值后的控件关联参数：

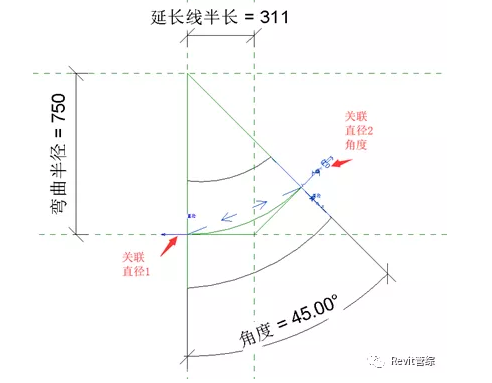

轮廓1上的连接件直径关联“直径1”，角度关联“角度”
轮廓2上的连接件直径关联“直径2”，角度关联“角度”
最后将两个连接件链接起来，大功告成！

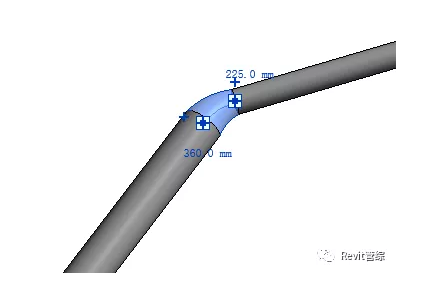

载入到项目中，并且设置好布管系统配置。
这样一个自适应度非常高的变径风管弯头就完成了！

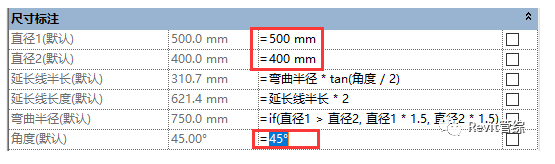

如果我们希望做成尺寸固定的预制弯头，在参数后写入固定数值即可；
若为等径弯头，仅保留直径1，且轮廓2放样时的尺寸标注取直径1，连接件的直径无需调整：
