Revit是一款非常强大的建筑信息建模（BIM）软件，可以用于设计、建造和维护建筑项目。其中一个重要的功能是创建各种族（Family），包括轮廓族（Profile Family）。轮廓族是一种特殊类型的族，可以用于创建各种形状的拉伸物体。下面将介绍如何在Revit中创建拉伸的轮廓族。

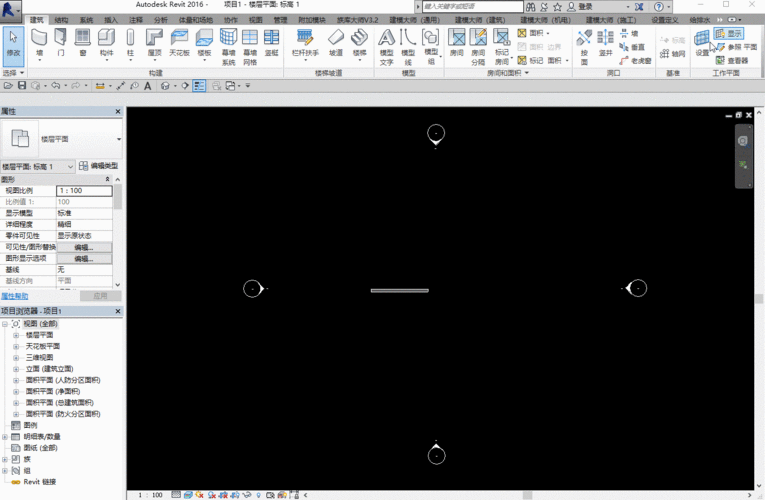

首先，打开Revit软件并创建一个新的项目。在“创建”选项卡中，选择“家族”图标，然后选择“新建族”来创建一个新的族文件。
接下来，在族文件中选择“楼板”族类型，然后单击“打开”按钮。这将打开一个新的族文件，其中包含了楼板的一些预设参数。
在族文件中的“创建”选项卡中，选择“样板”的按钮。样板是一个空的轮廓，你可以在其中创建你想要的形状。

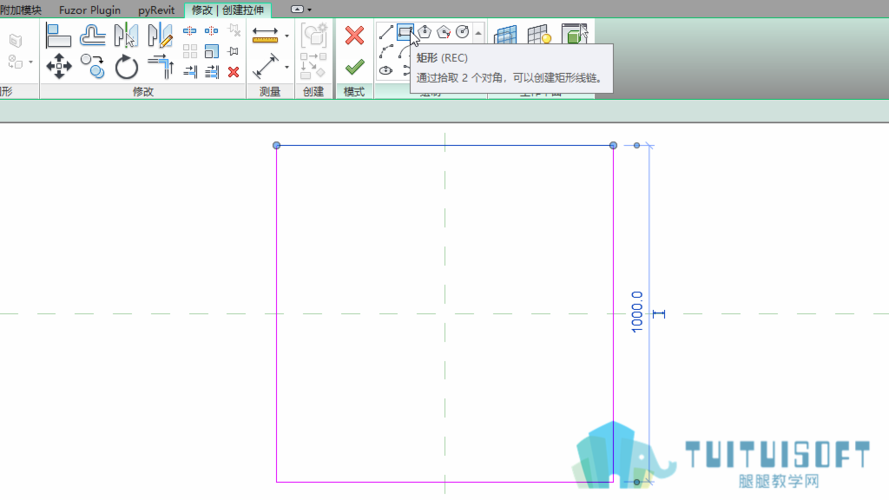

在样板中选择“绘制”工具，然后使用线条、圆弧等工具创建你想要的形状。你可以根据需要，在样板中创建多个形状。确保形状都闭合，以便在拉伸时形成一个封闭的物体。
完成形状绘制后，选择“创建”选项卡中的“拉伸”按钮。然后选择样板上的一个形状，并指定拉伸的高度和方向。你可以通过拖动手柄或输入数值来指定拉伸的参数。
如果需要在拉伸的过程中添加或删除形状，可以使用“修改”选项卡中的“编辑轮廓”按钮。这个按钮将打开一个编辑界面，你可以在其中进行形状的添加、删除或修改。
完成拉伸后，你可以在族文件中进行一些其他的操作，如添加参数、调整材质等。完成后，保存族文件并退出。
回到Revit的项目文件中，你可以在“项目浏览器”中找到你刚刚创建的轮廓族。将其拖动到你需要的位置，然后调整其实例参数以满足你的要求。
通过以上步骤，你就可以在Revit中创建拉伸的轮廓族了。这个功能使得在建筑项目中创建各种形状的构件变得更加简单和灵活。
