Revit技巧 | 使用Revit进行散水系统绘制

发布于:2024-09-30 09:54:44

BIM中文网

更多

Revit是一款功能强大的建筑信息模型软件,可以用于绘制各种建筑系统,包括散水系统。散水系统在建筑中起着非常重要的作用,为了确保系统的顺利运行,有效的系统绘制是必不可少的。

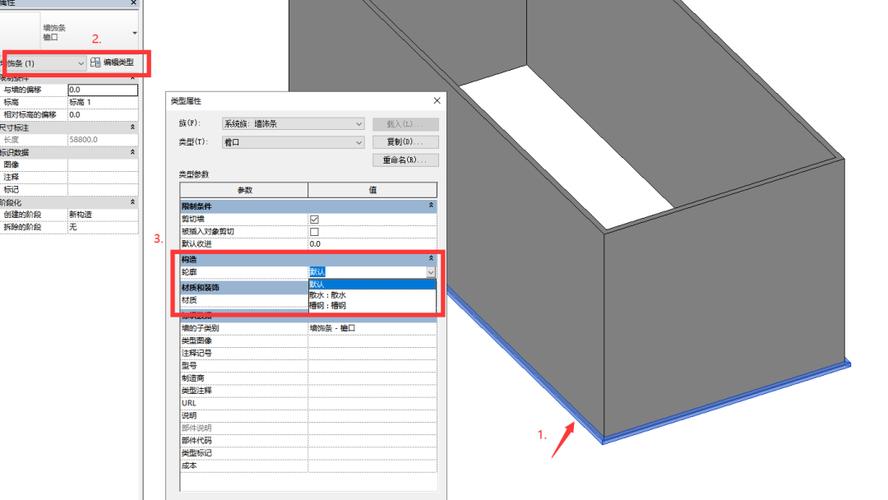

使用Revit进行散水系统绘制 - BIM,Reivt中文网

使用Revit进行散水系统绘制的第一步是创建一个建筑模型。在Revit中,可以通过绘制墙壁、地板、天花板等组件来创建建筑模型。这些组件可以通过简单的拖拽和编辑来进行调整和修改。

在建立了建筑模型之后,就可以开始绘制散水系统了。首先,需要在Revit中选择合适的散水系统族。这些族包括喷头、水管、阀门等组件,可以根据实际需求进行选择。然后,将这些族拖拽到建筑模型中的适当位置。

绘制散水系统时,需要注意组件之间的连接和布局。Revit可以自动识别组件之间的连接关系,并在绘制过程中进行调整。例如,当将喷头连接到水管上时,Revit会自动调整管道的位置和角度,确保连接的准确和可靠。

除了绘制散水系统的组件外,Revit还提供了一些附加功能,可以对系统进行进一步的优化和分析。例如,Revit可以通过分析水流速度和压力分布,来判断系统的性能和效果。这些分析结果可以帮助工程师进行系统设计和调整。

在完成散水系统绘制后,可以使用Revit的渲染功能,将建筑模型和散水系统呈现出来。这样,可以更直观地观察系统的布局和效果,并进行必要的调整。

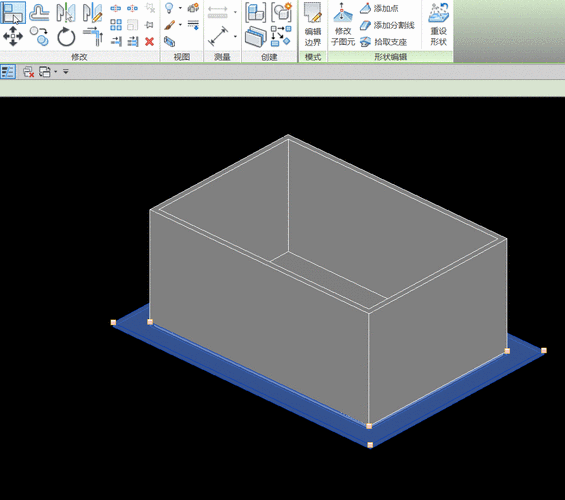

使用Revit进行散水系统绘制 - BIM,Reivt中文网

总的来说,使用Revit进行散水系统绘制可以极大地提高工作效率和准确性。通过Revit的强大功能和附加分析工具,可以更好地进行系统设计和优化,确保系统的顺利运行和高效性。
