Revit技巧 | 如何在Revit中添加梁结构?

发布于:2024-09-30 09:57:42

BIM中文网

更多

Revit是一款广泛应用于建筑设计和施工领域的建模软件。要在Revit中添加梁结构,您可以按照以下步骤操作:

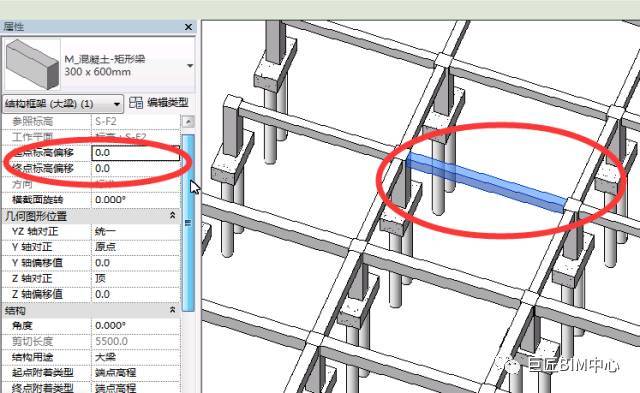

如何在Revit中添加梁结构? - BIM,Reivt中文网

步骤1:打开Revit

首先,打开Revit软件并创建一个新的项目或打开现有的项目。

步骤2:进入“结构”标签

在Revit界面的顶部菜单中,选择“结构”标签。这将切换到结构设计和建模工作环境。

步骤3:选择“梁”工具

在“结构”标签下,您将看到一个梁工具的图标。点击这个图标,它将使您进入梁工具的绘制模式。

步骤4:绘制梁

使用鼠标在Revit的工作区内单击并拖动,绘制梁的起始和结束点。根据需要,您可以绘制不同类型和形状的梁,包括直线梁、弧形梁等。

步骤5:编辑梁参数

一旦绘制了梁,您可以通过点击梁并选择“编辑类型”来进一步编辑梁的参数。在“编辑类型”对话框中,您可以更改梁的尺寸、截面形状、材料等属性。

步骤6:添加连梁和支撑

除了绘制基本的梁结构之外,您还可以使用Revit的工具添加连梁和支撑。连梁用于连接不同的梁,支撑用于支撑梁结构。您可以从工具栏中选择适当的工具,并按照提示进行操作。

步骤7:保存并分析梁结构

完成梁结构的绘制和编辑后,您可以保存Revit项目,并使用Revit的分析工具对梁结构进行分析和验证。这将帮助您确定梁结构的承载能力和稳定性。

步骤8:生成施工图

最后,您可以使用Revit的绘图工具生成梁结构的施工图。这些施工图将包含梁的尺寸、细节和其他必要的信息,以便进行施工和建造。

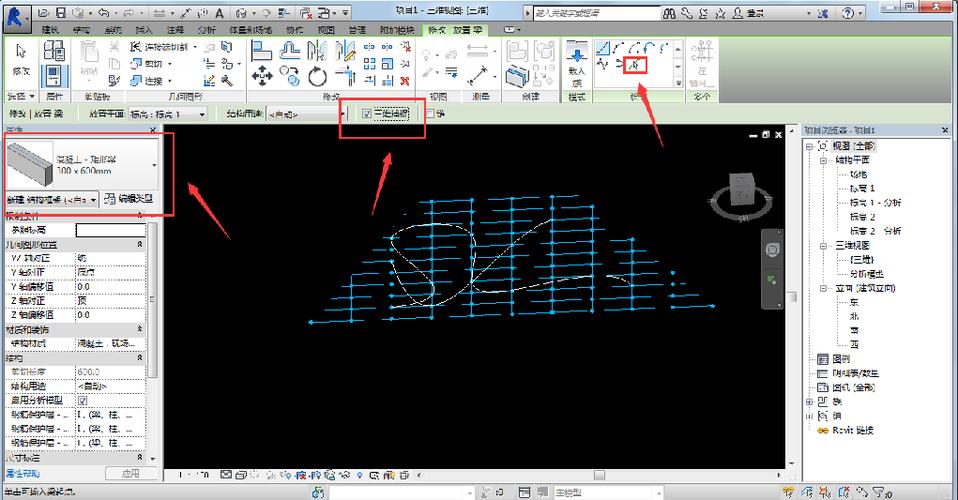

如何在Revit中添加梁结构? - BIM,Reivt中文网

总之,通过按照以上步骤在Revit中添加梁结构,您可以轻松地创建和设计复杂的梁结构,并进行分析和施工图的生成。
