在建筑设计和施工中，梁是承受和分配载荷的重要结构元素。Revit是一种强大的建筑信息模型（BIM）软件，可以帮助建筑师和工程师创建精确的建筑模型。在Revit中，可以使用现有的构件族，如墙、柱和梁族，来快速创建建筑模型。然而，对于某些项目，可能需要使用自定义的梁族来满足特定的设计需求。
要使用Revit创建自定义梁族，首先需要打开Revit软件并创建一个新的项目。然后，点击“创建”选项卡中的“族”按钮，选择“新建族”以创建一个新的族文件。在弹出的对话框中，选择“结构梁族”作为模板，然后点击“确定”。

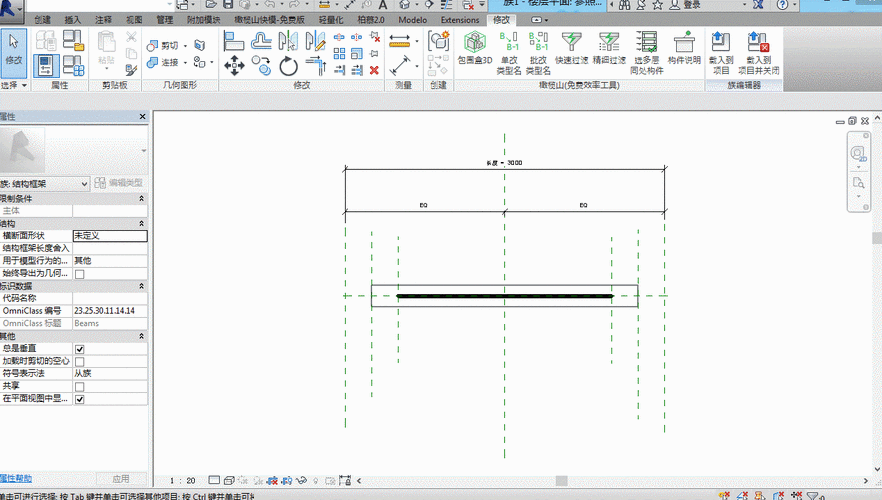

接下来，Revit将打开一个空白的梁族编辑器，可以在其中创建自定义的梁族。在编辑器的左侧是族的属性和参数列表，可以在其中定义梁的尺寸、材料等属性。在编辑器的中央是梁的泛型模型，可以在其中绘制梁的几何形状。在编辑器的右侧是各种工具和选项，可以用于修改和编辑梁的属性和几何形状。

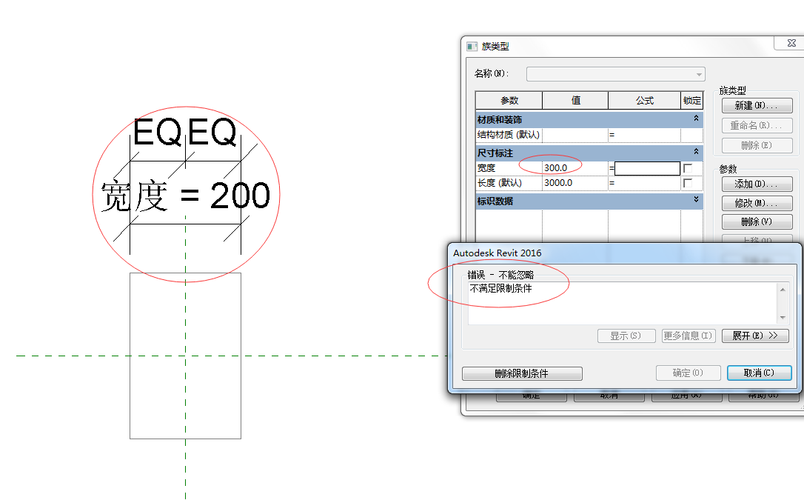

要创建自定义梁族，可以首先在族的属性和参数列表中定义梁的尺寸。可以添加长度、宽度和高度等参数，并定义其取值范围和默认值。然后，在梁的泛型模型中，可以使用线、矩形和圆形等工具绘制梁的几何形状。可以根据需要添加剪切、圆角和倒角等修饰，以及孔洞和开口等特殊几何元素。
除了属性和几何形状，还可以在自定义梁族中添加各种参数和公式，以控制梁的行为和特性。例如，可以添加负荷参数和弹性模量参数，根据这些参数计算梁的挠度和应力。还可以添加连接参数和构造参数，以模拟梁的连接和支撑方式。
完成自定义梁族的创建后，可以保存并加载该族文件，然后在Revit项目中使用自定义梁族。可以在项目中的梁族类型列表中选择自定义梁族，然后在平面视图或三维视图中绘制梁的实例。可以通过修改属性和参数值，以及调整几何形状，对自定义梁族进行进一步的修改和编辑。
总之，使用Revit创建自定义梁族可以满足特定的设计需求，并提高建筑模型的精确性和可视化效果。通过定义属性和参数、绘制几何形状和添加其他参数和公式，可以创建符合实际情况的梁族。这为建筑师和工程师提供了更多的灵活性和创造性，使他们能够更好地实现设计目标。
