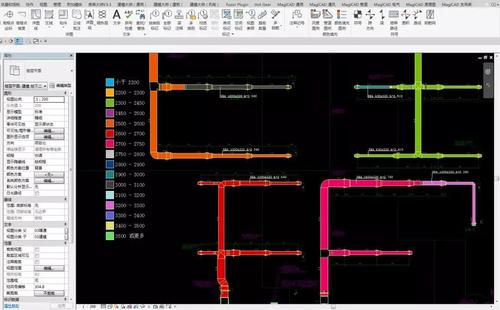

Revit是一款广泛应用于建筑设计和工程领域的建模软件，它不仅可以绘制建筑物的外观和结构，还可以绘制各种管道系统。下面将介绍如何使用Revit绘制管道系统。
首先，打开Revit软件并选择新建项目。在新建项目对话框中，选择带有管道系统的模板，例如“机械工程”或“给排水工程”。
接下来，选择合适的视图。可以在“项目浏览器”中选择“立面”、“平面”或“三维”视图来绘制管道系统。
在绘制管道之前，需要确定管道系统的位置和布局。可以使用Revit提供的工具，如“墙体”、“楼板”和“房间”来指示管道系统的位置。
在绘制管道之前，需要确定管道的类型和尺寸。可以在Revit的“属性”面板上选择合适的管道类型，如水管、排水管或通风管道，并设置其尺寸和连接方式。
然后，在“结构”选项卡中选择“管道”工具，并在绘图区域中点击鼠标开始绘制管道。可以使用“直线”、“弧线”或“多段线”等工具来绘制管道的路径。同时，还可以使用“偏移”和“修剪”工具来调整管道的位置和长度。
绘制管道时，可以根据需要添加弯头、管件和阀门等附件。可以在Revit的“族”库中找到这些附件，并通过“加载”按钮将其添加到绘图区域中。
在绘制完管道系统后，可以使用Revit的“分析”工具来检查管道系统的流体流动情况和能量消耗等参数。可以通过选择管道系统并在属性面板中点击“分析”按钮来进行分析。
最后，保存并输出绘制好的管道系统。可以选择“文件”菜单中的“保存”按钮将项目保存到本地文件夹中，并选择“输出”按钮将绘制好的管道系统导出为图纸或模型文件。
总之，使用Revit绘制管道系统是一个简单且高效的过程。通过选择适当的视图、确定管道的位置和布局、选择合适的管道类型和尺寸，并使用Revit的绘图和分析工具，可以轻松地完成管道系统的绘制。
