Revit是一种专业的建筑信息模型（BIM）软件，它可以帮助建筑师和设计师绘制建筑平面图和施工图等。在Revit中，绘制电线管是一个常见的任务，本文将介绍如何在Revit中绘制电线管。
首先，我们需要打开Revit软件并创建一个新项目。然后，在项目浏览器中选择“电气”选项，并在视图中选择一个合适的平面图或立面图。
接下来，我们需要添加电线管的族类型。在Revit软件中，族类型是一种特定的元素，可以被重复使用。点击“插件”选项卡，然后选择“新建族”按钮。在弹出的窗口中，选择“电气”类型，并点击“确定”按钮。
在族编辑器中，我们可以根据需要设计电线管的形状和尺寸。根据建筑设计的实际情况，可以选择圆形、矩形或其他多边形的截面形状。在族编辑器中，我们可以使用线工具、圆工具和多边形工具来绘制电线管的形状。
完成电线管的形状设计后，我们需要将其保存并加载到Revit项目中。点击族编辑器顶部的“保存并加载”按钮，然后选择合适的位置保存该族文件。在族文件保存后，我们需要在Revit项目中加载该族文件，点击“插件”选项卡，然后选择“加载族”按钮，并选择保存的族文件。

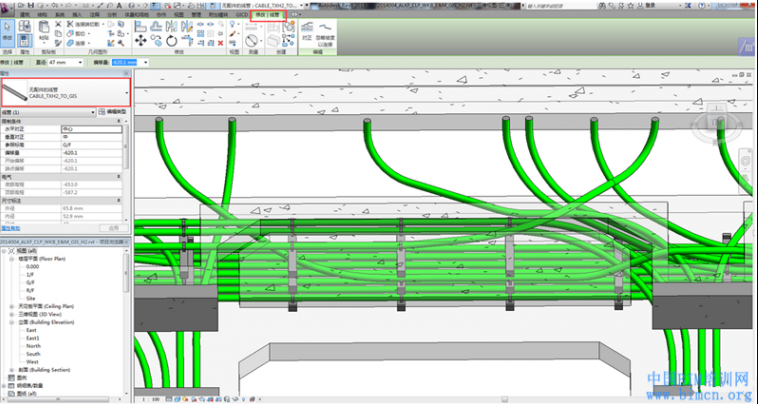

一旦电线管的族文件加载到Revit项目中，我们就可以在平面图或立面图中绘制电线管了。选择“电气”选项卡中的“配管”工具，然后选择适当的电线管族类型。点击平面图中的起点，然后绘制电线管的路径。在需要转弯的位置，可以使用拐角连接电线管的不同段。
绘制完电线管路径后，可以调整其长度和高度。选择电线管，然后点击“修改”选项卡中的“属性”按钮，在属性窗口中可以调整电线管的尺寸和高度。
最后，我们可以将电线管与其他元素连接起来，如电线、插座和开关等。选择“电气”选项卡中的“连接”工具，然后选择需要连接的元素，将其与电线管进行连接。
通过以上步骤，我们可以在Revit中绘制电线管。通过使用族类型、调整尺寸和连接其他元素，我们可以根据建筑设计的需要绘制出高效、准确的电线管系统。
