Revit是一种建筑信息模型（BIM）软件，可用于设计、建模和分析建筑项目。在设计完成后，我们通常需要将Revit模型导出为CAD图纸，以便与其他项目团队成员共享和使用。下面将介绍如何设置Revit导出CAD图纸。

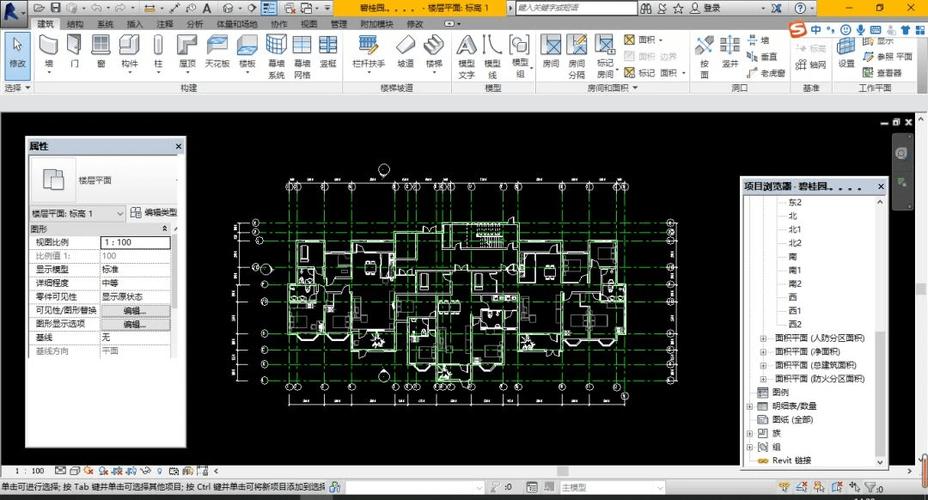

首先，我们需要打开Revit软件，并打开要导出为CAD图纸的Revit模型。然后，点击“文件”选项卡，在下拉菜单中选择“导出”选项，接着选择“CAD格式”。

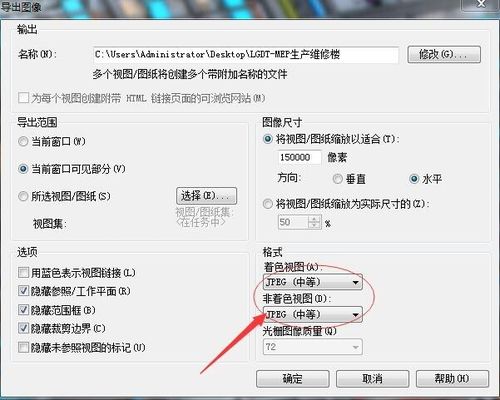

在弹出的“导出CAD格式”对话框中，我们需要进行一些设置。首先，选择要导出的图纸范围。可以选择整个模型或者只选择其中的一部分。如果选择只导出一部分，可以使用“导出范围”工具来定义所需的区域。
接下来，选择要导出的CAD文件类型。常见的CAD文件类型包括DWG和DXF。选择适合您的需求的文件类型，然后为导出文件指定名称和保存位置。
在“导出设置”栏中，我们可以对CAD图纸的设置进行调整。例如，可以选择导出的CAD图层，并为每个图层指定颜色和线型。此外，还可以选择CAD图纸的单位、比例和字体设置。
完成设置后，点击“导出”按钮开始导出过程。Revit将根据您的设置将模型导出为CAD图纸，并将其保存到指定的位置。
导出完成后，我们可以使用CAD软件打开导出的图纸文件。可以看到，CAD图纸中将包含与Revit模型中相同的几何信息和图层设置。
总之，通过设置Revit导出CAD图纸，我们可以轻松地将Revit模型与其他团队成员共享，并与CAD软件进行无缝集成。这有助于提高项目的协作性和工作效率。
