Revit是一款功能强大的建筑设计软件，它提供了一种便捷的方式来绘制钢筋图。下面将介绍使用Revit进行钢筋绘制的方法。

首先，在Revit中创建一个新的工程文件，并选择适当的模板。在模型视图中，选择适当的构件类型，例如墙、梁或柱。

其次，确定钢筋图的位置和方向。使用Revit中的标注工具标出构件的长度、宽度和高度。在构件上设置参考线和标高，以便确定钢筋的位置。通过点击并拖动鼠标，绘制出构件的形状，以及内部和外部的轮廓。

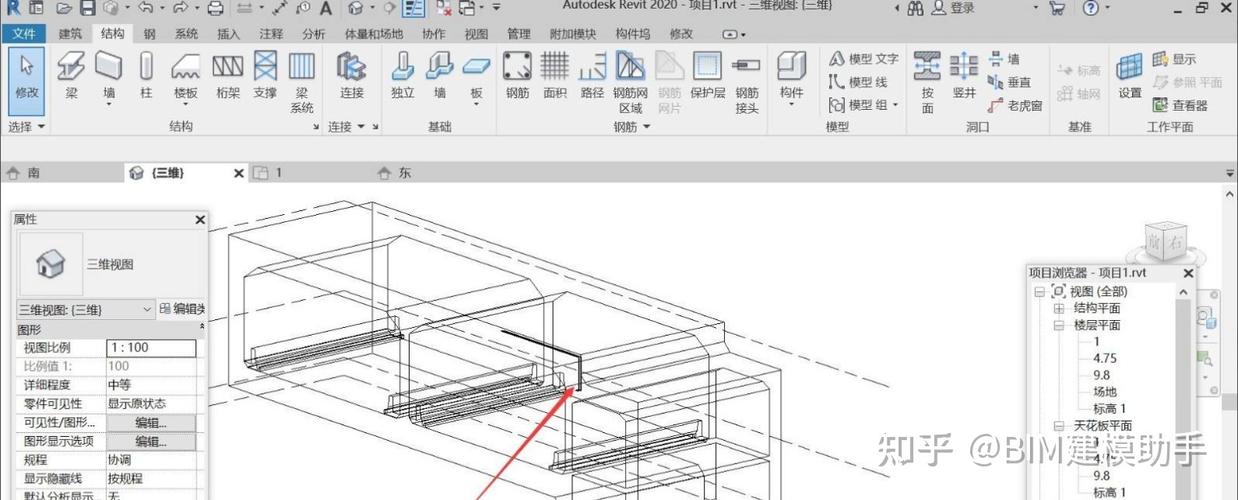

接下来，选择Revit中的“结构”选项卡，并点击“钢筋”工具。选择构件上的特定区域，并在弹出的对话框中选择适当的钢筋类型。输入所需的钢筋直径、间隔和长度等参数。

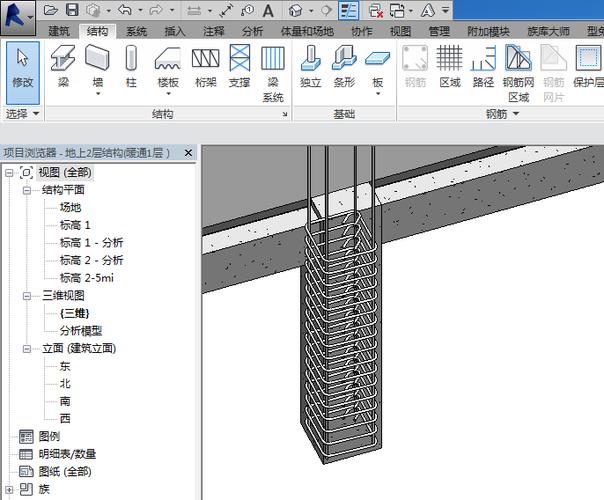

然后，使用Revit中的“模式”工具，将钢筋绘制在构件上。在“模式”工具中，选择合适的钢筋模式，并在构件的内部和外部轮廓上点击鼠标，绘制出钢筋的位置。可以使用Revit中的“修饰工具”对钢筋进行进一步的调整和修改。

最后，保存并导出钢筋图。点击Revit中的“文件”选项卡，并选择“保存”选项将钢筋图保存为Revit项目文件。根据需要，也可以将钢筋图导出为其他格式，如DWG或DXF。

总之，使用Revit进行钢筋绘制是一种高效和准确的方法。通过按照上述步骤，在Revit中绘制钢筋图，可以节省时间和精力，并且能够更好地控制钢筋的位置和参数。
