Revit技巧 | 如何在Revit中绘制柱子的钢筋设计

发布于:2024-12-24 11:50:03

BIM中文网

更多

在Revit中绘制柱子的钢筋设计可以帮助工程师更加方便、准确地进行结构设计。下面是一些步骤,可以帮助你在Revit中完成柱子的钢筋设计。

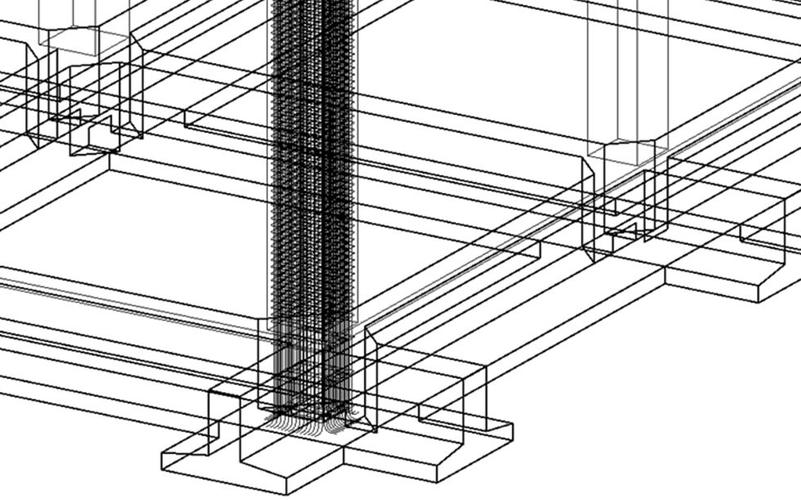

如何在Revit中绘制柱子的钢筋设计 - BIM,Reivt中文网

第一步是选择柱子的类型。在Revit中,可以从预设的柱子类型中选择合适的柱子。根据项目的需求,可以选择方形柱、圆形柱或自定义形状的柱子。

第二步是确定柱子的尺寸。在Revit中,可以根据实际需求输入柱子的高度、宽度和深度等尺寸。根据结构设计的要求,确保柱子的尺寸符合规范。

第三步是添加钢筋。在Revit中,可以使用“结构”选项卡中的“钢筋”工具来添加钢筋。首先,选择柱子,然后选择适当的钢筋类型,如纵向钢筋或环向钢筋。根据结构设计的要求,输入钢筋的直径和间距。

第四步是调整钢筋位置。在Revit中,可以通过拖动钢筋来调整其位置。确保钢筋与柱子的接触面保持一定的间距,并且钢筋之间的间距均匀。

第五步是进行钢筋连接。在Revit中,可以使用“结构”选项卡中的“结构连接”工具来连接钢筋。选择柱子和钢筋连接的位置,然后选择适当的连接类型。根据结构设计的要求,确保连接的强度和稳定性。

第六步是进行钢筋数量的计算。在Revit中,可以使用“结构”选项卡中的“计量和计算”工具来计算钢筋的数量。选择柱子和钢筋,然后选择适当的计量和计算方式。确保钢筋的数量符合结构设计的要求。

最后一步是生成钢筋图。在Revit中,可以使用“布局”选项卡中的“生成图表”工具来生成钢筋图。选择柱子和钢筋,然后选择适当的图表类型和样式。根据结构设计的要求,生成清晰、准确的钢筋图。

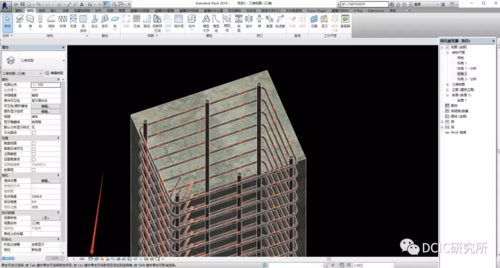

如何在Revit中绘制柱子的钢筋设计 - BIM,Reivt中文网

在Revit中绘制柱子的钢筋设计可以帮助工程师更好地进行结构设计工作。通过选择柱子类型、确定尺寸、添加钢筋、调整位置、进行连接、计算数量和生成图表,可以实现高效、精确的钢筋设计。
