    我们都知道可以在NavisWorks里做碰撞检测，可是做完之后，先要到revit里找到然后修改这些碰撞点，改完之后，又得导出nwc文件，再在NV中运行碰撞检测，不太人性化，现在教大家NV与revit如何实时交互。

    步骤图文详解

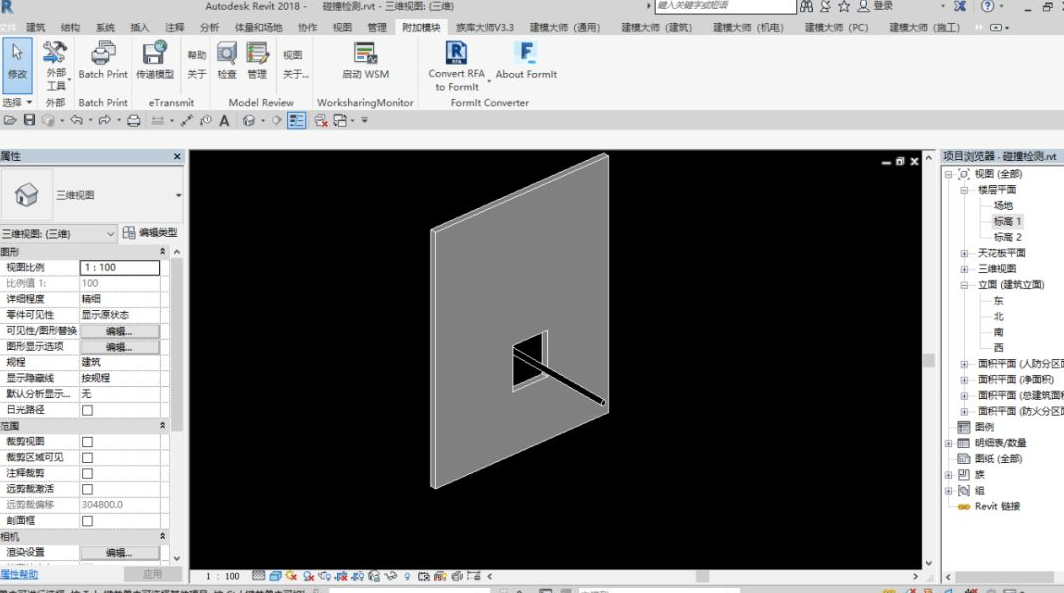

    1、先建好的模型进行保存，然后打开NavisworksManage2018，在里面的常用选项卡里，点击附加，选择revit模型文件。

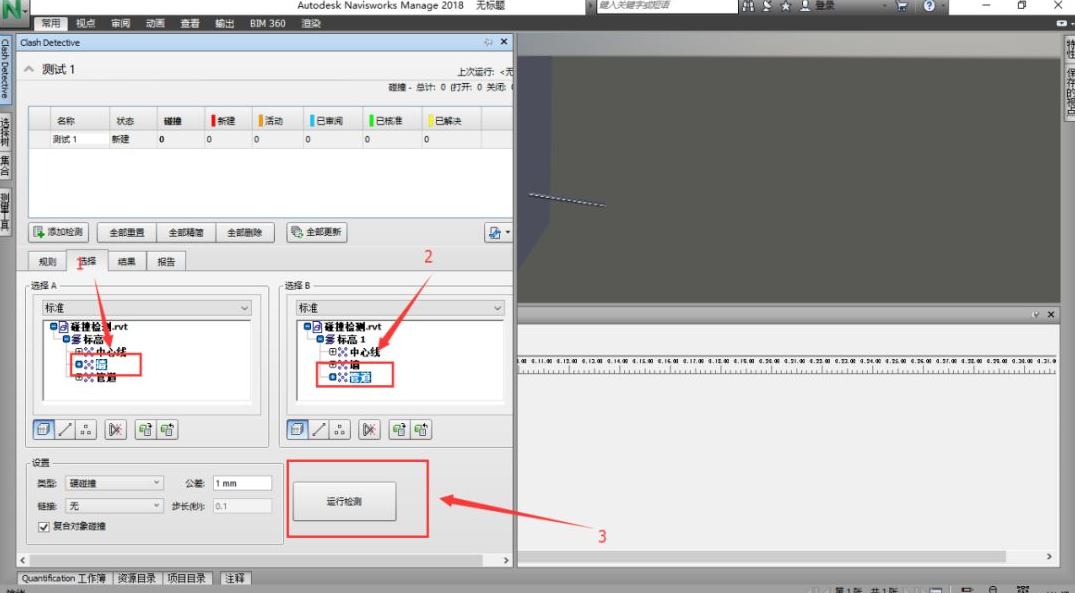

    2、点击运行ClashDetective，点击新建检测，选择A选择墙，选择B选择管道，点击运行检测，碰撞的地方会红显。然后在revit中打开NavisworksSwithBack，再到NV中，右键构件点击返回。

    3、在revit中将碰撞的地方修改好，之后保存。回到NV，点击常用选项卡下的刷新，这样revit中的修改就应用到NV中了。这时再运行ClashDetective，就显示碰撞已解决了。

    这样，我们就不用重复导出nwc文件，直接修改rvt文件就可以实现碰撞的修改了。
