    在处理建筑项目时，我们会经常进行修改以满足客户或规章要求。而修订追踪则是在发布图纸之后记录对建筑模型所做的修改的过程。我们可以使用云线批注、标记和明细表追踪修订。

    “视图”选项卡“图纸组合”面板（图纸发布/修订）。

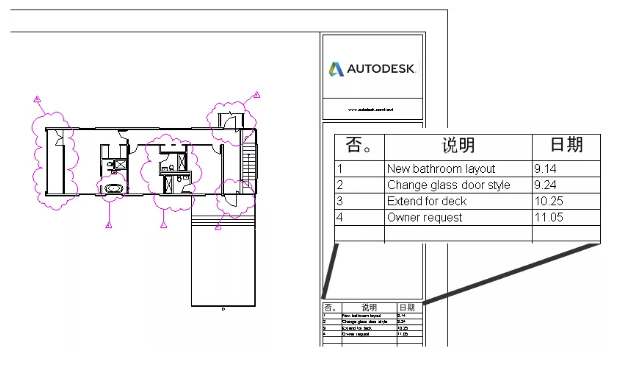

    图纸上的修订明细表

    我们可以使用包含修订明细表的标题栏在图纸上显示修订明细表。

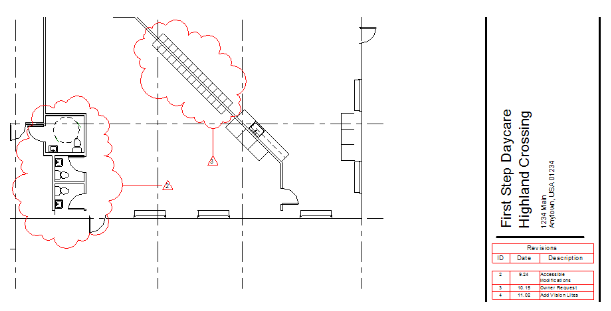

    大多数图纸的标题栏都包含修订明细表。当我们将视图放置在图纸上并且该视图包含云线批注时，修订明细表将自动显示有关这些修订的信息。如果需要，我们可以指定将其他修订（不是由视图中的云线批注表示）显示在修订明细表中。

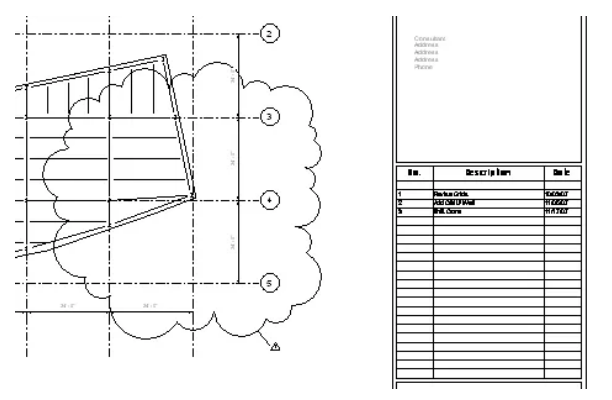

    如果要在图纸上显示修订明细表，可使用包含修订明细表的标题栏。当设计修订明细表时，可以指定其格式、页面上的方向、显示的信息以及排序顺序。我们可以通过修改标题栏族来控制修订明细表的这些属性。

    云线批注编号（按项目或按图纸）

    我们在输入有关修订的信息之前，一定要仔细考虑要对图纸上的云线批注进行编号的方式：按项目或按图纸。

    可以使用“图纸发布/修订”对话框中的“编号”设置控制云线在标记和明细表中修订编号的显示。若需要在创建修订之后修改此设置，那么所有云线批注的修订编号可能会修改。

    按项目编号（默认值）

        Revit会根据“图纸发布/修订”对话框中的修订序列对修订进行编号。

        例如，假定为修订2、3和4创建云线。在图纸中添加这些云线时，标记和修订明细表中的编号显示2、3和4。而我们无法修改该序列号。

    按图纸编号

        Revit会相对于图纸上其他云线的序列对云线进行编号。如果公司的文档标准要求在图纸上按顺序对修订进行编号，那这个方法非常有用。

        例如，假定创建修订5、6和7，并为它们标记云线批注。当将视图（包含云线批注）添加到图纸中时，为修订5创建的云线编号为1，为修订6创建的云线编号为2，为修订7创建的云线编号为3。

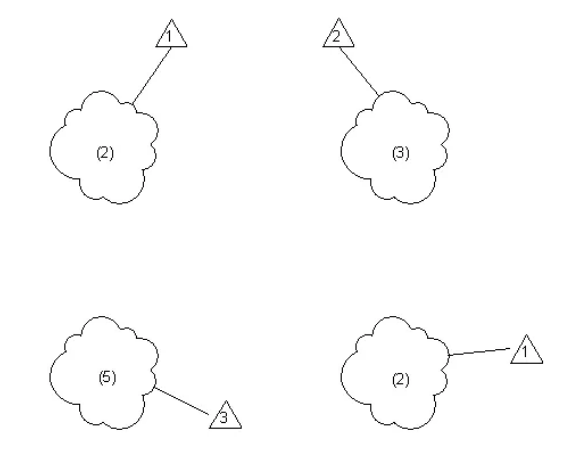

        下图说明了按图纸对云线进行编号。云线中的编号是基于项目的修订编号，而标记中的编号是指定给图纸上云线的修订编号。

    工作流程：修订

    的对建筑项目进行修改时，我们一定要追踪修订以供将来参考。例如，可能要检查修订历史记录以确定进行修改的时间、原因和执行者。Revit提供了一些工具，可用于追踪修订并在施工图文档集中的图纸上包含修订信息。

    通常会按如下方式管理修订过程：

    1.在“图纸发布/修订”对话框中输入有关修订的信息。

    2.更新Revit项目以实施修改。

    3.在一个或多个项目视图中，绘制云线批注以指示已修改的区域。

    4.为每个云线指定一个修订。

    5.对云线批注进行标记，以识别指定的修订。

    6.检查图纸以确保修订明细表显示所需的信息。

    7.发布修订。

    1.了解如何使用修订。

    2.创建修订条目和说明。

    3.实施修订更改。

    4.使用修订云线对已修订的区域进行注释。

    5.将修订表添加到标题栏。

    6.将修订标记为“已发布”。
