项目名称:古建筑BIM改造
项目地点:安徽省绩溪县
项目内容:利用三维激光点云扫描和BIM技术,对需改造的古建筑进行扫描,点云逆向建模,生成图纸后对建筑进行再设计。
项目背景:
祠堂是徽州古村的最主要建筑。

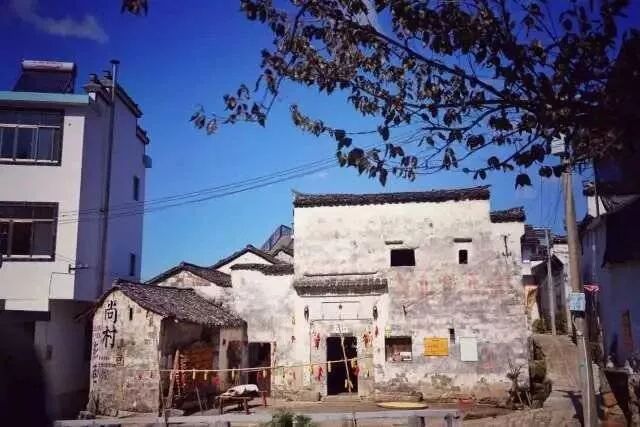

尚村现有明清古民居及大小祠堂老屋载体一百余 幢,村中民宅多为内开“四水归明堂”(俗称天井)式的两层楼房,三间两过厢,结构合理实用。村落船形架构和村内水系没有受到严重破坏,明清建筑风貌韵味实足。古屋多因家族众家有份而无法居住,也因为无人经管而成为弃屋、闲屋或破屋。项目工作内容:

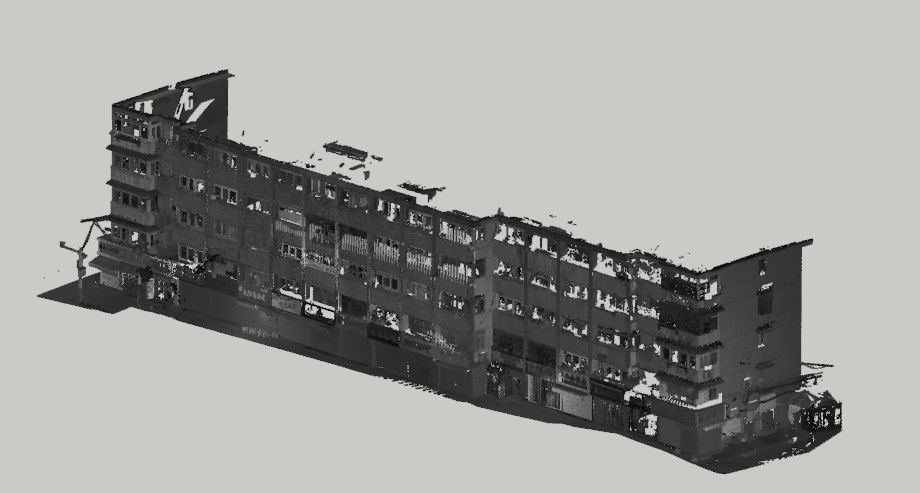

1.对现场制定建筑做激光扫描获取三维点云数据;
2.整体布控扫描机位测站位置;
3.原始点云数据导入并预处理;
4.整体点云数据精确拼接;
5.按照甲方需求,通过点云数据绘制出建筑的外观、内墙、梁地形等相关模型;

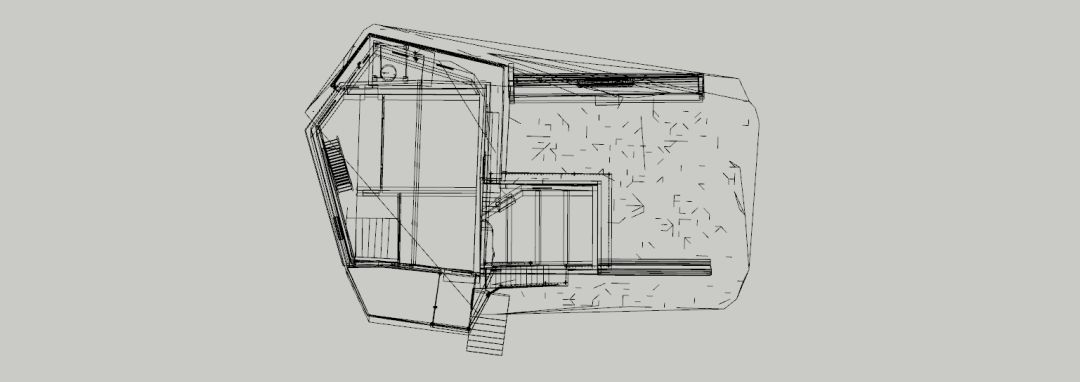

在改扩建的项目中,利用点云逆向建模,解决了没有图纸和任何建模辅助资料的根本性问题。 利用公司自主研发的插件,将点云数据完整导入SketchUp软件当中,通过点选等操作确定模型中墙体、台阶、门窗等位置,最终可以完成点云逆向建模的需求。 将从前视图、后视图、轴测图等多个角度展示唐铁仕故居及许氏宗祠的项目模型 许氏宋祠 唐铁仕故居 唐铁仕故居 天拓集团将积极参与并研究三维扫描和BIM技术在建设工程领域的应用,积极创新,开拓进取,为客户提供最优秀的BIM咨询与服务,为推进中国建筑业进入智慧建造时代贡献力量!
