群楼建模，如何规划标高轴网？是否曾有这样的纠结？
当我们遇到包含多个主楼的项目，且各个主楼±0的绝对标高不一样，如新街坊项目12栋主楼，且±0绝对标高不一样。我们该如何规划这些主楼和车库的关系？

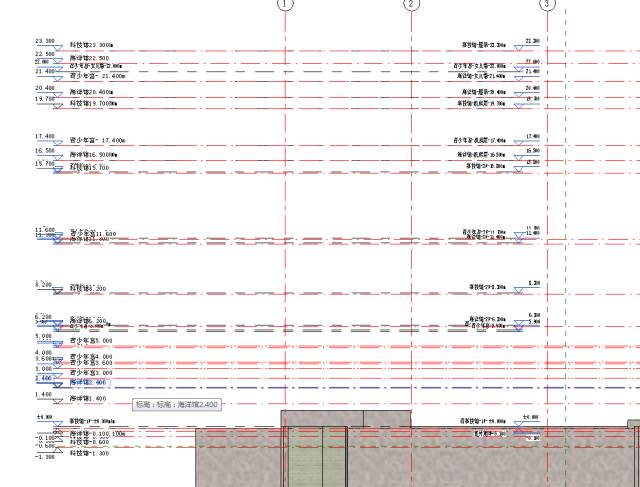

中途接手一个项目，三栋楼（青少年宫、科技馆、海洋馆）和车库，他做的标高如下图：
可以说感觉很乱，且不说后期导入BIM5D应用等，就是自己建模、查看模型也是十分不便！
下面分步骤说明拿到群楼项目如何规划项目，总体思路：把小区拆解为n块，每个主楼一个文件，最后采用链接的方式综合一块。
1、统一标高体系，可以直接使用却对标高，每个楼都使用绝对标高，如下图：
如果绝对标高感觉不方便，可以选取个相对的，如新街坊项目：车库绝对标高121m，为方便起见车库正负0定为标高0m，其他楼的正负0标高相对121偏移，如：1#正负0绝对标高是121.3m， 其正负0标高相对121m差0.3m，即1#正负0标高设定为0.3m，二层标高设定为：层高+0.3。
见下表：
室内标高（m) | 绝对标高(m) | 标高处理办法 | |
1# | 0 | 121.3 | 相对车库标高向上0.3m，即1#正负零标高是0.3 |
2# | 0 | 121.4 | 相对车库标高向上0.4m |
3# | 0 | 121 | 车库标高 |
4# | 0 | 112.3 | |
5# | 0 | 121.5 | 相对车库标高向上0.5m |
6# | 0 | 121.3 | |
7# | 0 | 121 | |
8# | 0 | 121.3 | |
9# | 0 | 121.3 | |
10# | 0 | 121.3 | |
11# | 0 | 121 | |
12# | 0 | 121 | |
车库 | 0 | 121 | 车库正负0定为小区正负0 |
121.3，6个 | 共4个标高 | ||
121，5个 |

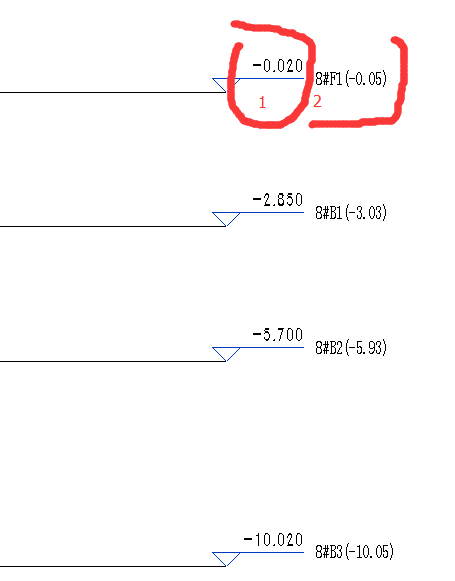

上图1中的标高为相对121m标高，即绝对标高。8#F1（-0.05）---8#指8#楼，F1指楼层，（-0.05）括号内是图纸上的结构标高。
2、建立车库的标高、轴网样板，测量点和项目基点最好放置左下角轴网交叉处。

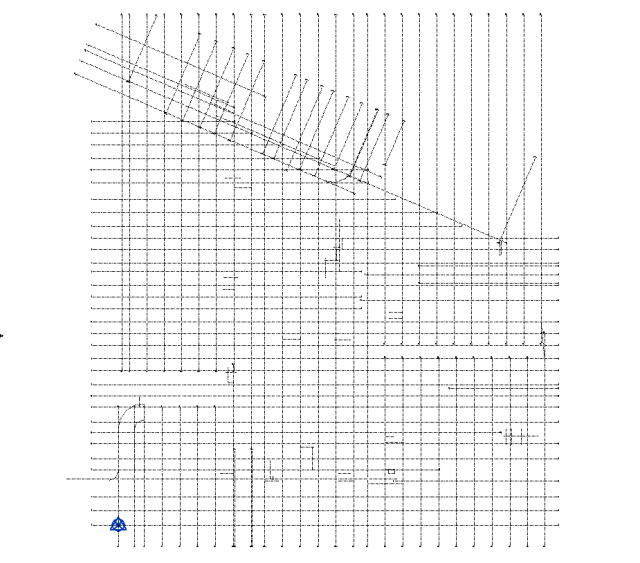

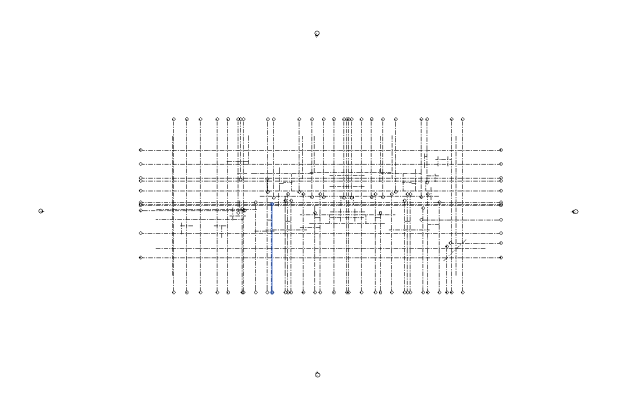

3、以车库样板的相对位置，根据总平面图，建立各个主楼轴网标高，建好后删除车库轴网、标高。如：1#的样板只保留1#的标高轴网，其他楼的标高轴网都删除。这样建模时方便，各个楼标高轴网不重叠不干扰，导入BIM5D时标高不乱轴网不重复。下图是1#样板：

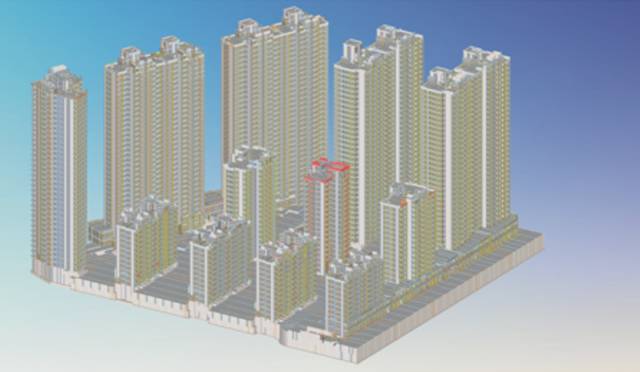

4、这样建模时各个主楼、地库相互不干扰，最后模型综合一块时都采用原点到原点的方式链接。
拓展：
我们可以使用共享坐标的方式链接综合模型，这时在revit位置正确，导入Autodesk公司软件（如Navisworks）位置也正确，但在其他公司的软件里（如BIM5D）位置是不正确的，都集中在项目基点的位置。
因为项目有项目基点、测量点、图形原点三个位置定义，项目基点、测量点的位置数据后期可以改动，但图形原点的位置一旦开始建模，位置就固定了，只有在建模前设置好相对位置，导入其他软件中才能不出问题。所以建模前应建立正确的项目样板。
