BeePC升级说明
最新版本号为V1.1.2054。支持Revit2016，Revit2017，Revit2018三个平台。
全局功能模块：
1.优化“整理图纸”功能
将此功能移位至全局功能，整合为一个命令，程序自动判断不同类型构件的图纸。并且支持对已生成图纸，单独重新生成[构件数量统计表]和[预埋件明细表]，其中预埋件的备注栏的文字注释，用户可以自定义。
叠合板模块：
1.优化“楼板切角”功能
支持了板四个角分别设置切角时底筋的伸出长度值（手动切角和自动切角都支持）；

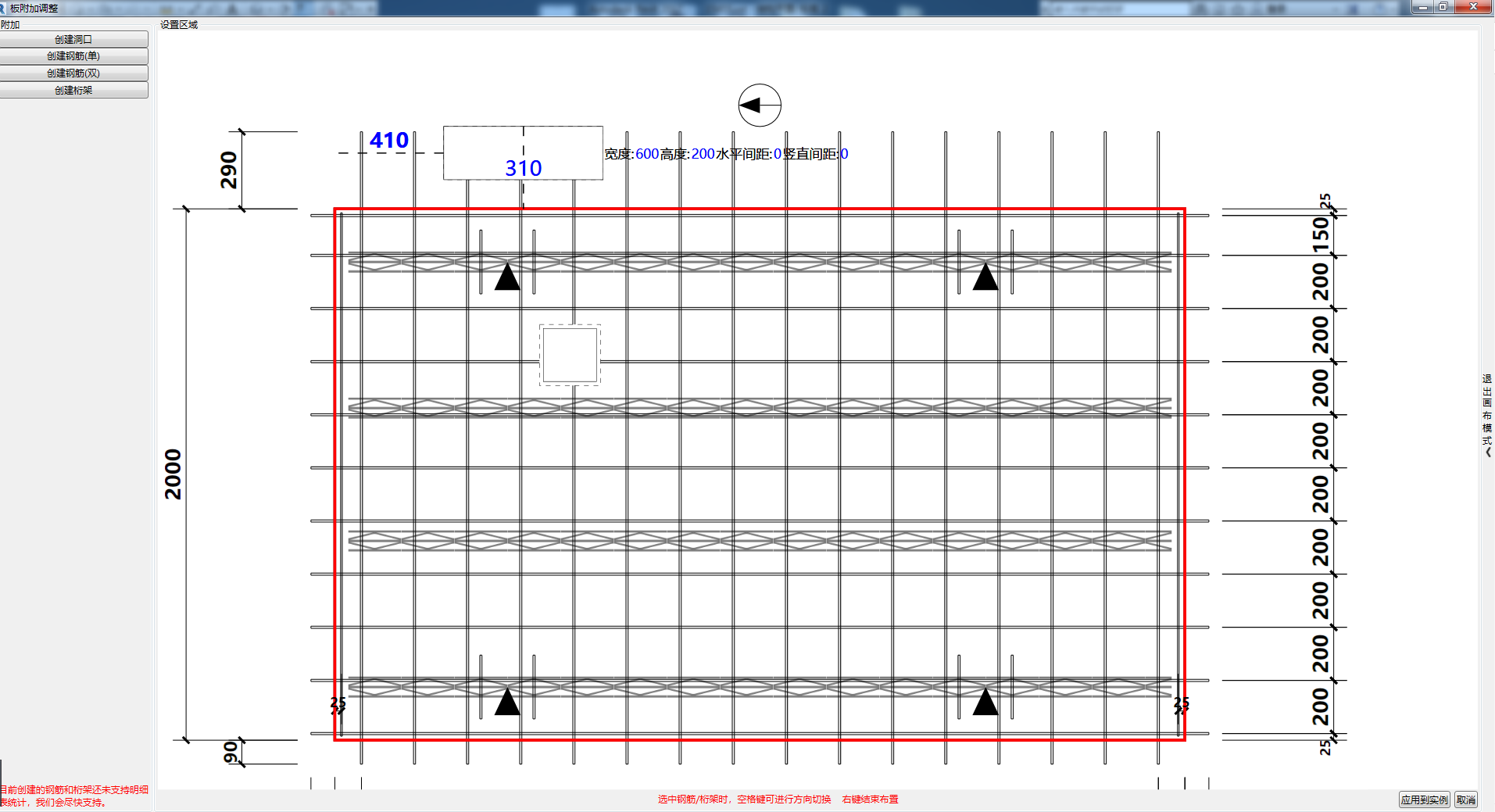

2.新增了“板附加调整”功能
支持了板中开大洞（最多两个），会切断钢筋的那种洞口形式（需区别附属构件中的预埋洞口），并可以向板上添加直筋和桁架。
3.优化了“板附属构件”功能
固定了PVC线盒的标记为XH1，金属线盒的标记为XH2，而不是每块板去重新排序，方便后续BOM表功能的统一。
4.优化了“板出图”功能
1.优化了板的两个剖面，剖切自动避开桁架和1、2#筋；
2.出图里面的[构件数量明细表]中增加一列{对应“板名称”},方便用户去校对项目中模型和BOM表中对应的板名称。
3.优化了标注对角线的样式，优化了板的C/M的标识、1-1、2-2剖切线智能避让1、2#钢筋；
BOM表模块：
1.BOM表导出功能新增支持了导出“绘图视图”，用户可以自己去添加到拆分图或总说明中。
2.BOM表中列出了对应的“DBx”，需要板编号时对应选择含DBx系列的编号样式。其他构件也是一致。
3.BOM表新增了分楼层的[小计]和总的[合计]，方便统计。
4.新增了预制楼梯、柱统计一览表和附属构件统计一览表，并支持分层小计和总计。
5.过滤了附属构件个数为0的构件名称。并新增了进度条。
新增预制柱模块：
1.“灌浆套筒”功能
支持半罐浆套筒和全灌浆套筒两种套筒类型，厂家目前只支持北京思达建茂科技发展有限公司的套筒类型，后续会增加其他厂家；参数表中支持d、L、L1、L2、a、b值修改。并且选型后的结果会被柱布置功能中的灌浆套筒选型。

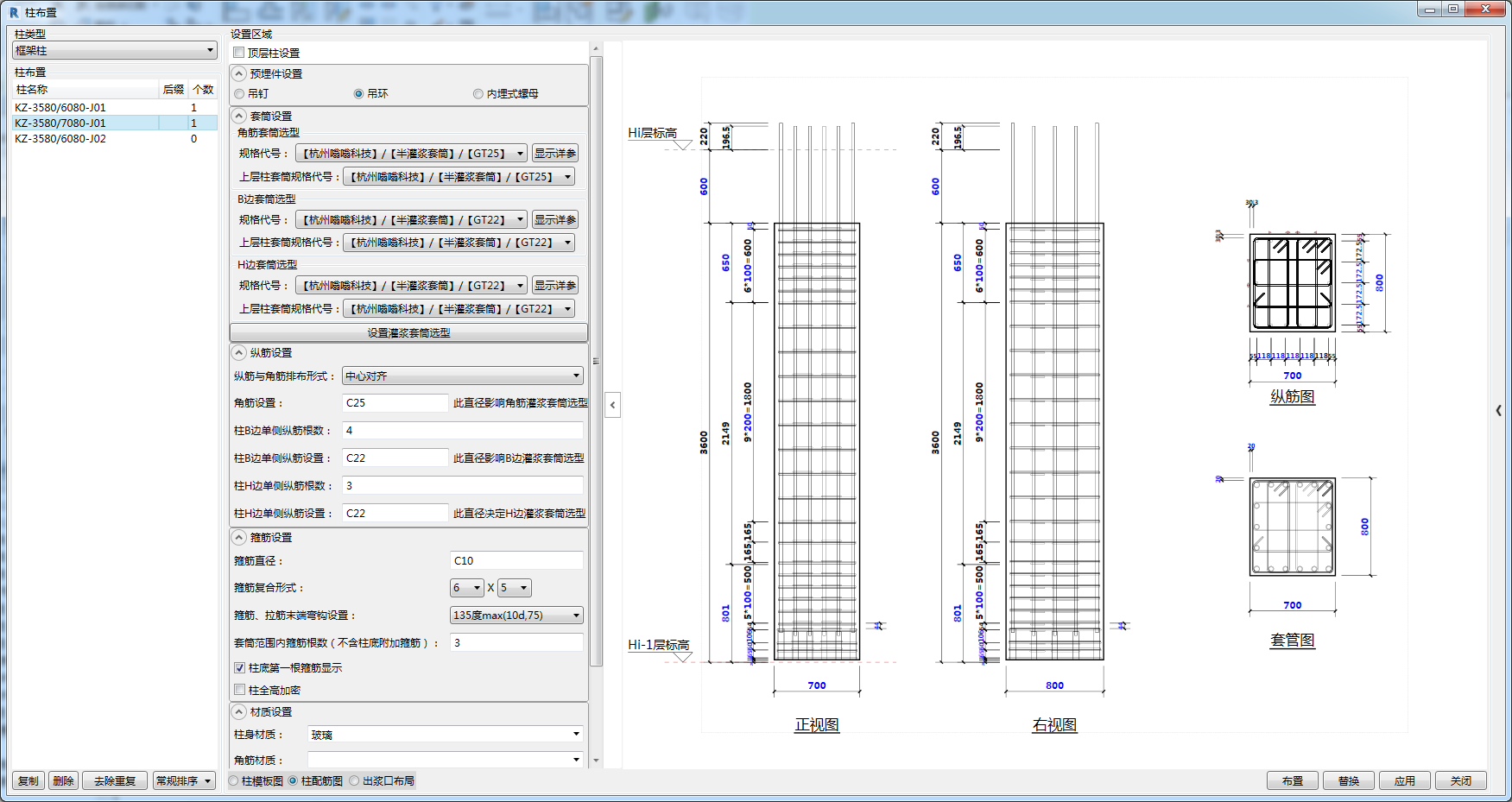

2.“柱布置”功能
目前仅支持框架柱一种柱类型,柱布置时应先对灌浆套筒进行选型。支持出浆口一键布局。

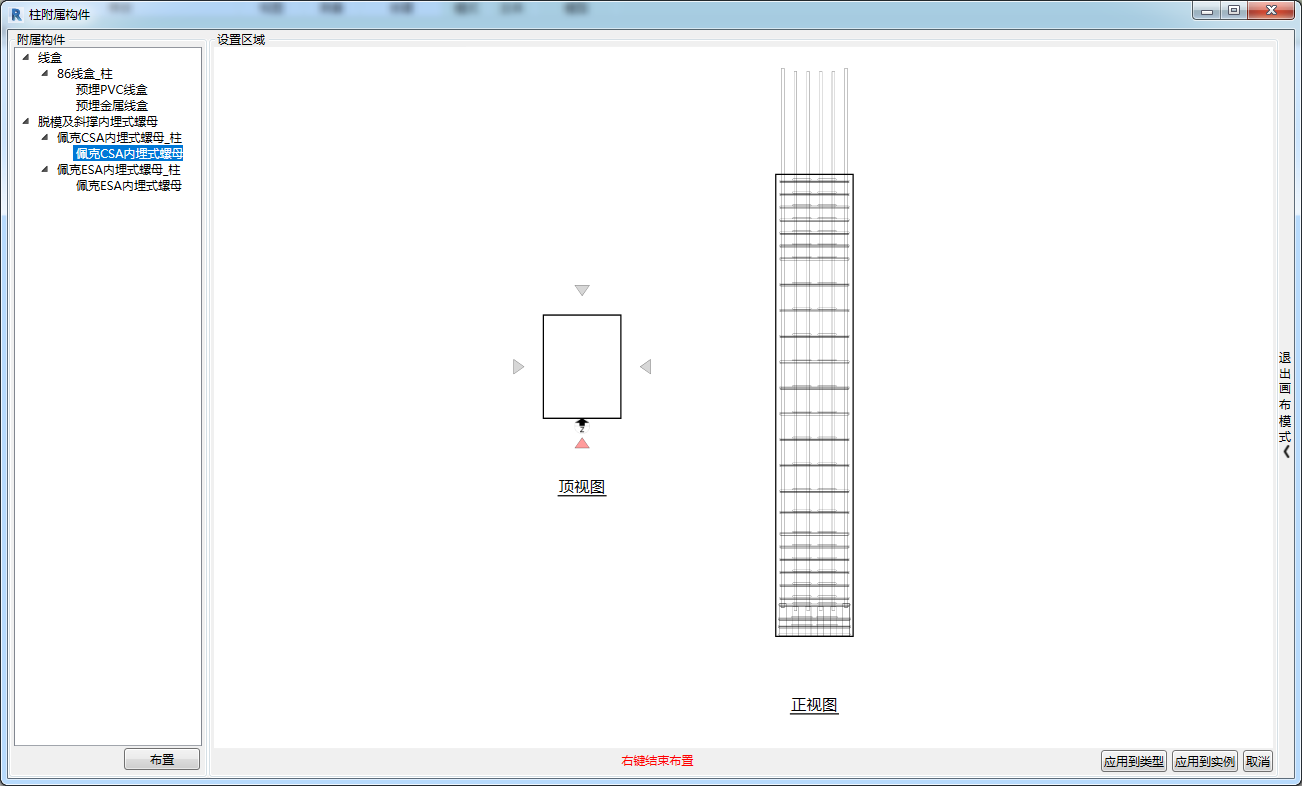

3.“柱附属构件”功能
支持“线盒”、“脱模及斜撑内预埋螺母”两种类型的附属构件布置，支持柱子的4个侧面布置
4.“柱镜像”功能
在柱镜像时，支持附属构件能够跟随柱镜像而镜像，提高了布置附属构件的效率
5.“防雷柱设置”功能
可将已布置的柱转换为防雷柱，平面图中增加防雷柱实例标记，主要用于拆分图上的标识
修复的BUG：
1.修复了桁架选型为A系列的时候，出图的弹窗报错问题。
2.修复了叠合板1#钢筋替代3#钢筋时，无法切角问题。
3.解除了叠合板a1值的限定，支持部分用户提出的a1设置大于1#筋间距的情况。
4.修复了梁底筋的直径不一致时，导致出图的梁和报错问题。
5.修复了不同样板时，出图有几率报错的问题。
6.优化了楼梯出图中，配筋图显示问题
7.修复了梁中箍筋设置后在三维视图中的显示错误问题
8.支持了叠合板板底筋有弯钩时平直段的取值设置
杭州嗡嗡科技有限公司
2018.8.1
BeePC补丁版升级说明
修复的BUG：

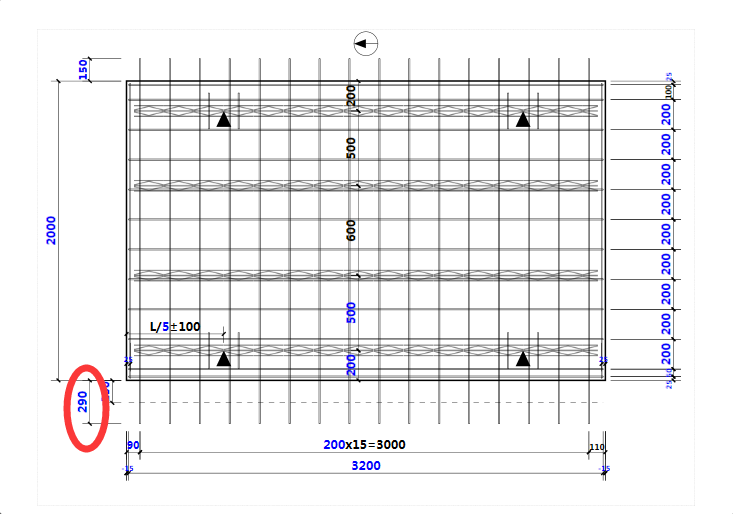

1.修复了如图中290修改会出现无效的情况(感谢Labor-Contractor的反馈)；
2.缩小了构件明细表的列宽，在梁配筋的最下一行增加了钢筋合计项的统计；

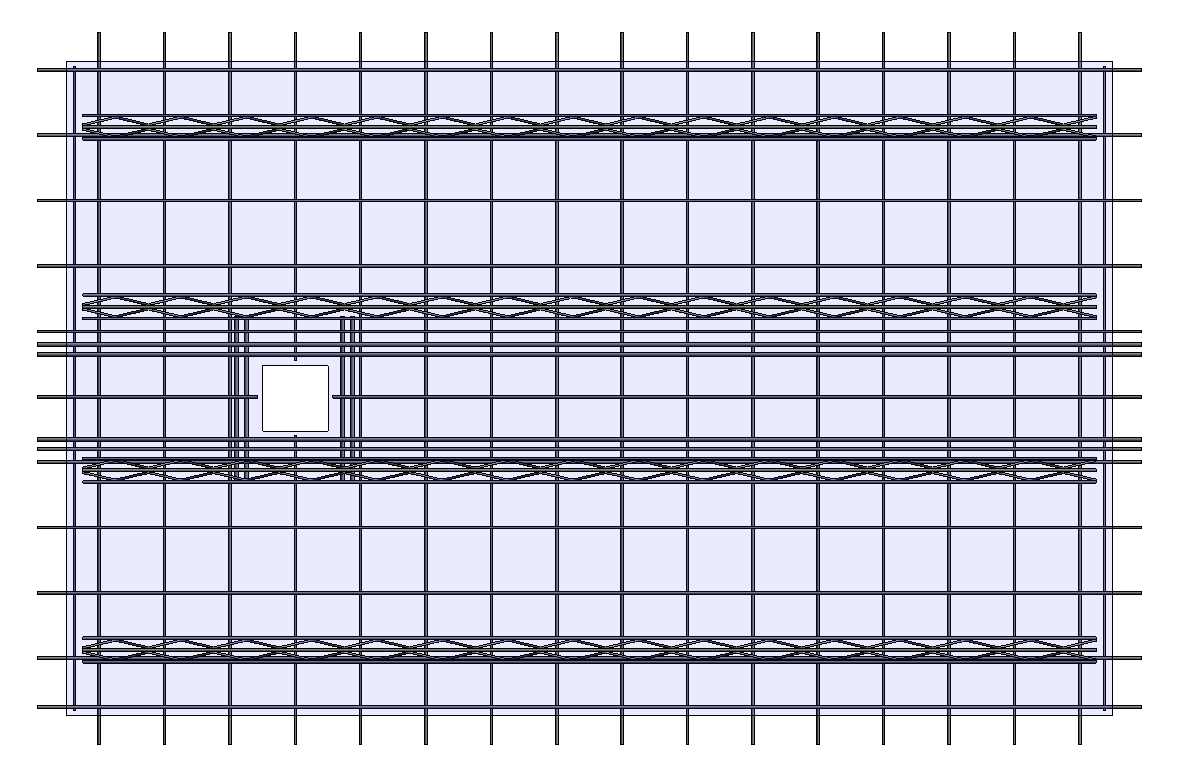

3.支持了钢筋（包含弯钩）外露的洞口切割和算量统计
4.修复了桁架替代2#筋有概率不成功的情况（感谢成都-小波的反馈）。
5. 修复了楼梯厚度更改，三维销健不显示的问题。(感谢Vampire的反馈)
6.优化了预埋洞、线盒的标注和引注的美观度问题。如图

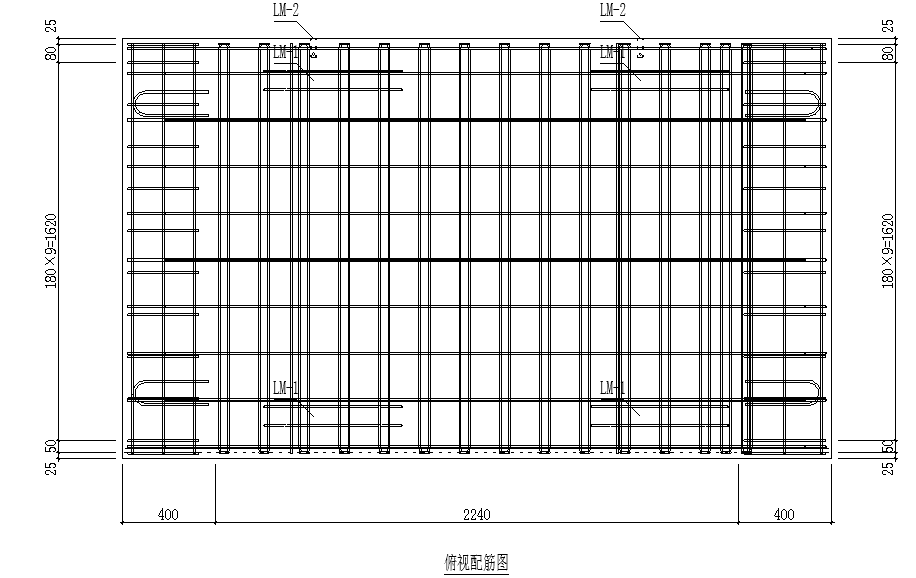

7.优化了楼梯出图中的俯视配筋图的美观度，清除了防滑槽的投影线；修复了柱、梁、楼梯中箍筋的尺寸样式图中显示为弧形转角。
